商用车半挂拖车弧形轮罩挡泥结构

　　该弧形轮罩挡泥结构面向B-Double类双挂商用车与a型拖车的轮端防护场景，主要作用是在车辆行驶过程中阻挡轮胎高速滚动甩出的泥水、碎石与路面杂物，避免飞溅物击打挂车底盘管线、后方随行车辆以及侧方通行的交通参与者，同时也能降低轮辋、制动气室、悬架板簧周边区域被泥污长期覆盖的概率，减少维保环节的清理工作量。

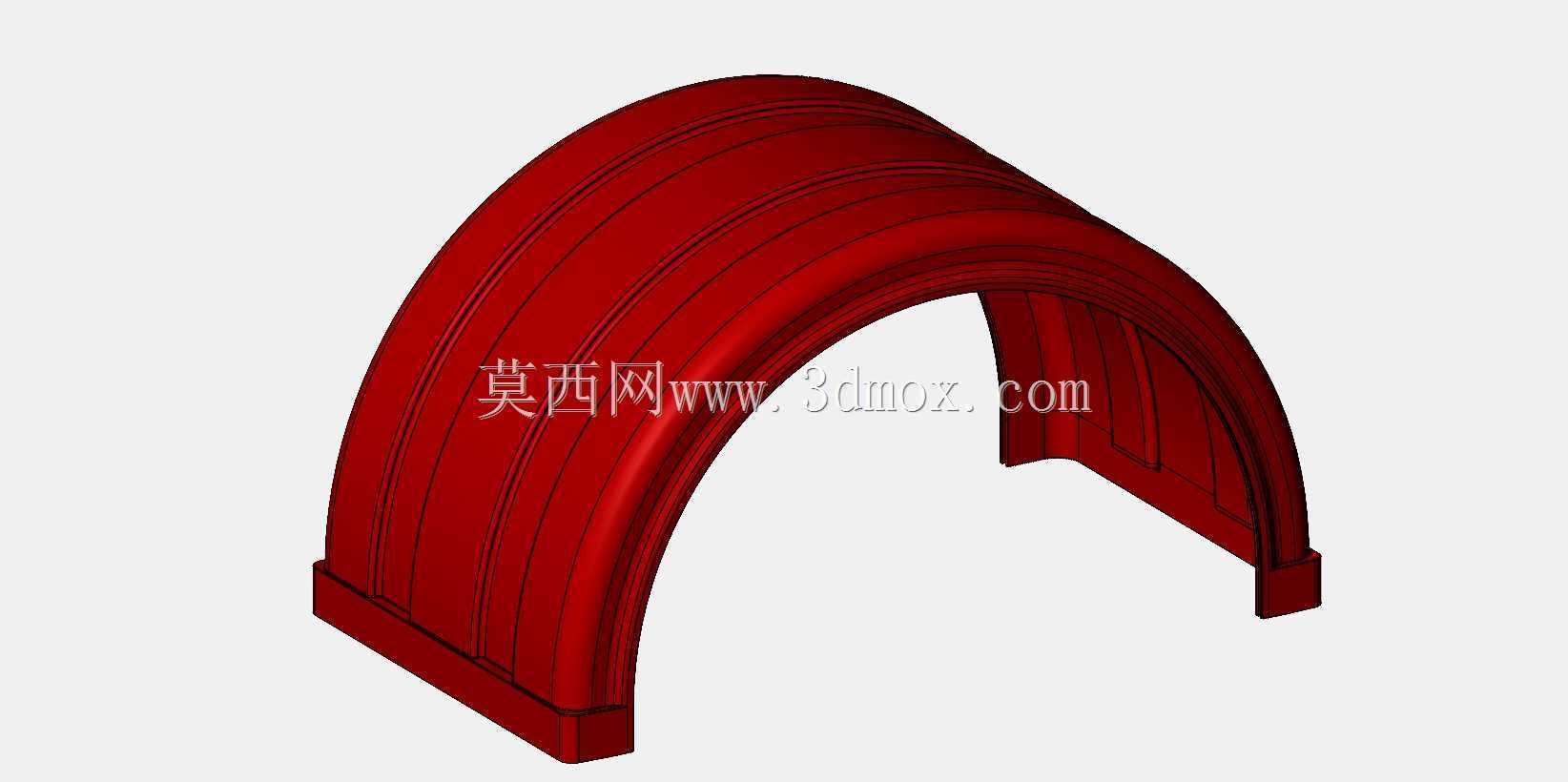

　　建模时先从安装边界入手，整车轴距取1220mm，适配轮胎规格为295/80R22.5，轮罩整体净宽设定为700mm，预留出足够的径向与侧向间隙，即便车辆在满载下沉、急转弯侧倾或者通过颠簸路面时，轮胎外轮廓也不会与护罩内壁发生剐蹭。整体外形采用大跨度半圆弧拱顶，两侧向下延伸出平直安装边，拱面沿轴向布置多道平行的凸起加强筋，既可以让薄壁塑料件在不显著增加壁厚的前提下获得更高的抗弯刚度，抑制车辆高速行驶时护罩产生的风振颤响，也能让顺着弧面流下的泥水沿筋条导向两侧排出，避免在护罩中部积留污水。

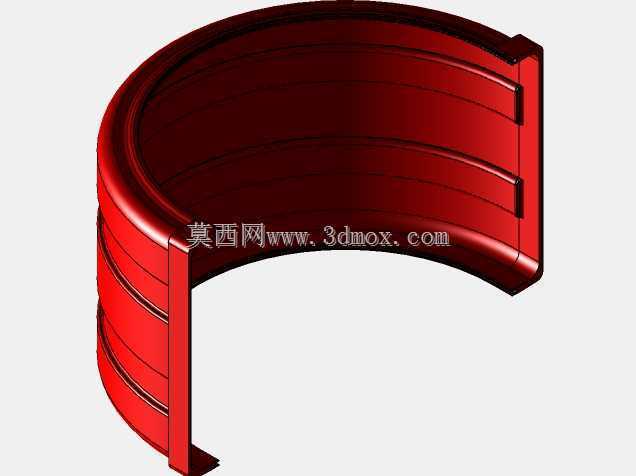

　　结构设计上没有采用复杂的快拆卡扣或者金属嵌件，而是以一体注塑成型的思路完成曲面过渡，拱顶曲率与轮胎滚动外圆保持同轴趋势，两端的下伸支脚预留出与挂车车架纵梁、轮边支架对接的安装平面，现场装配时可直接通过螺栓固定在车架侧方的预留孔位上，不需要额外焊接转接支座。护罩内侧对应轮胎胎面的区域留出了均匀的安全间隙，兼顾轮胎充气后尺寸膨胀、防滑链加装以及制动散热的空间需求，不会遮挡制动毂的散热风道。

　　这类挡泥件在长途干线物流挂车上的替换频率较高，采用塑料材质相比传统金属挡泥板自重更轻，耐腐蚀性能更好，在雨雪天气、盐碱路面运营时不会出现锈蚀掉漆的问题，多道加强筋的布局也能抵御路面碎石的反复冲击。建模过程中曲面连续顺滑，安装支脚的定位尺寸与轮距、轮胎外径参数完全匹配，可直接用于3D打印样件验证装配干涉，也可为后续注塑模具开发提供完整的结构参考，在商用车挂车改装、轮端防护配件选型场景中具备明确的工程落地价值。
