四柱式冲压复合刀具加工工装结构

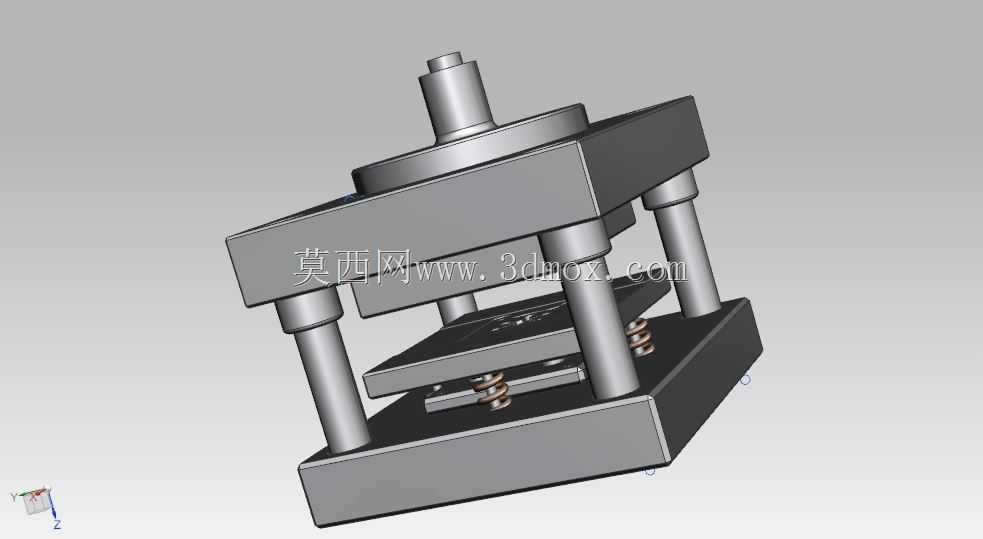

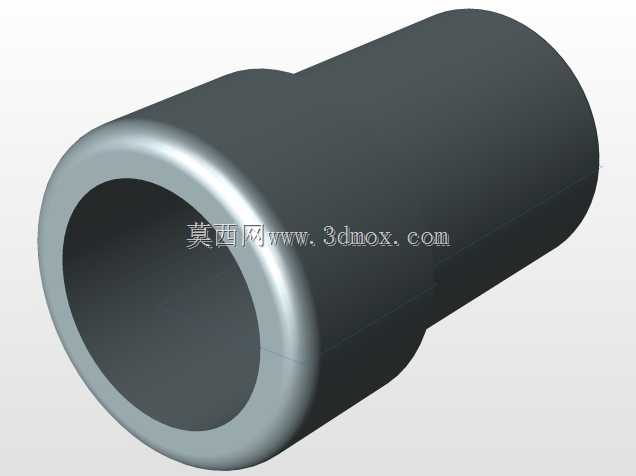

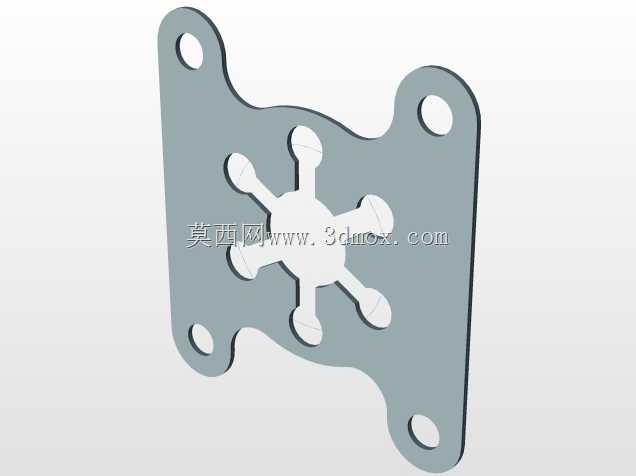

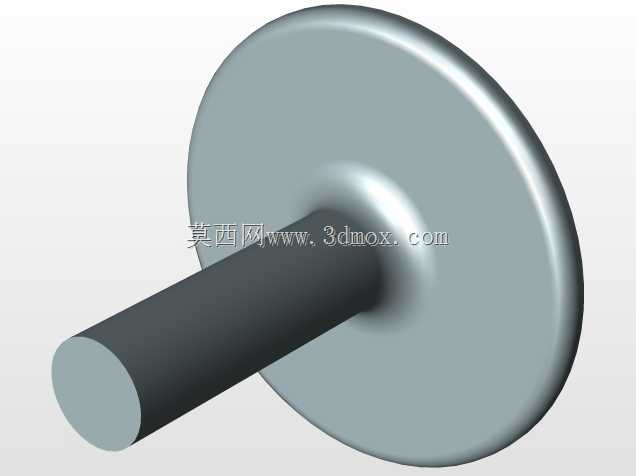

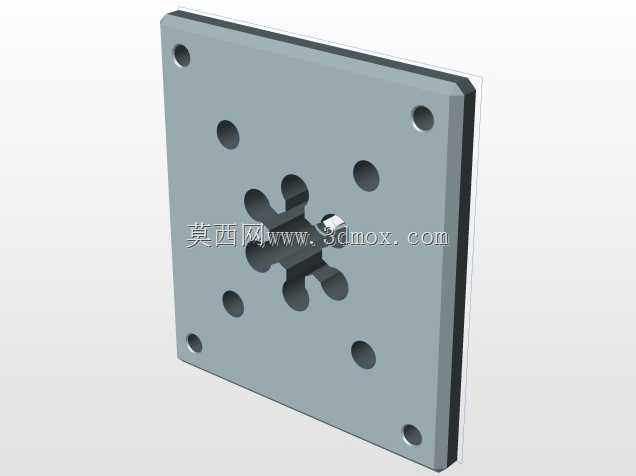

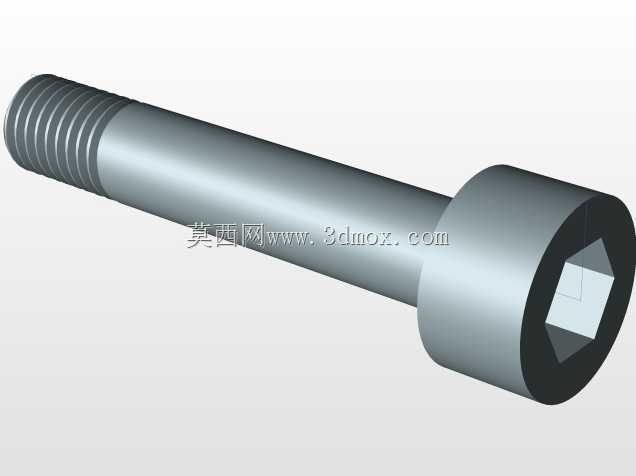

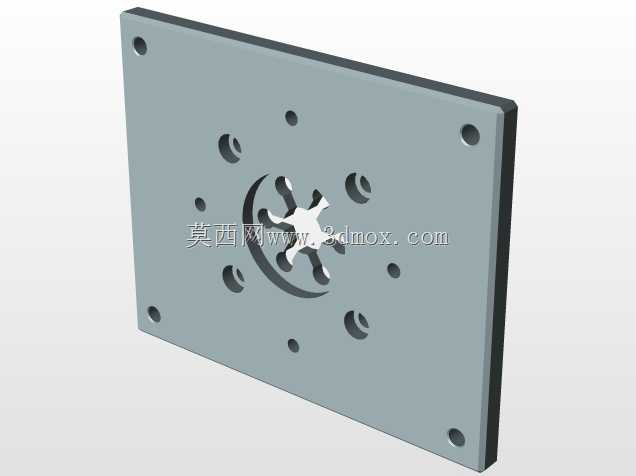

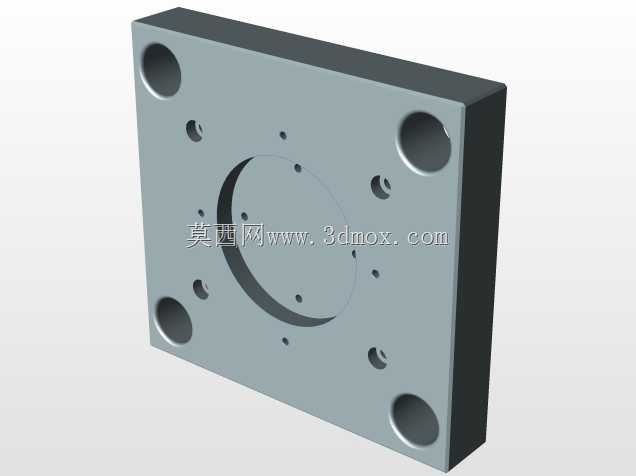

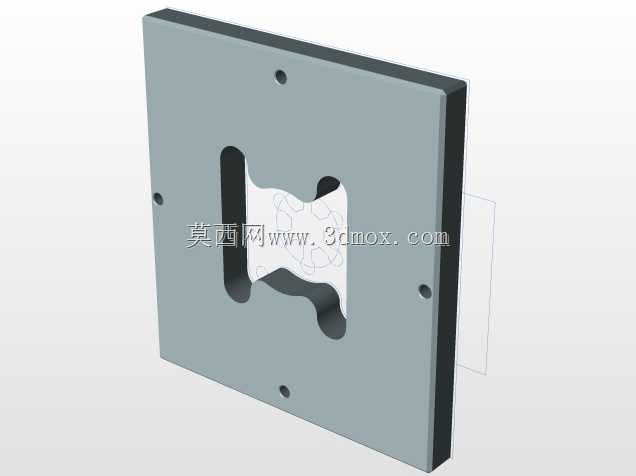

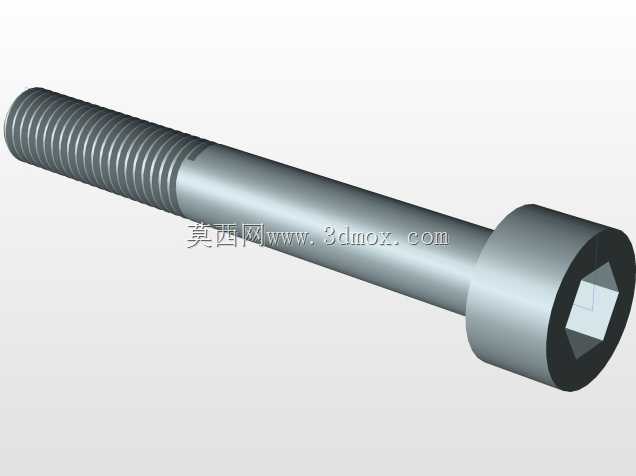

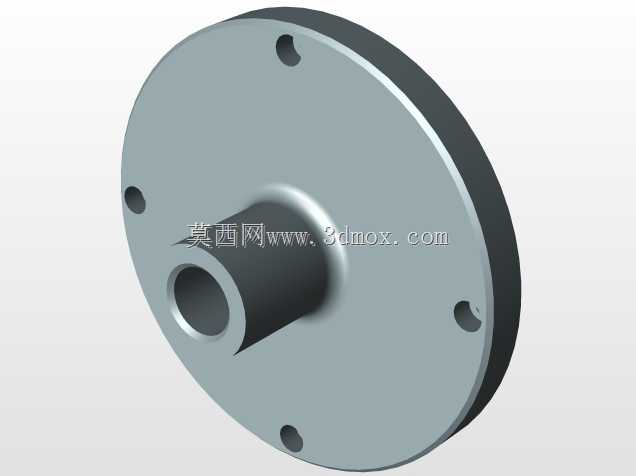

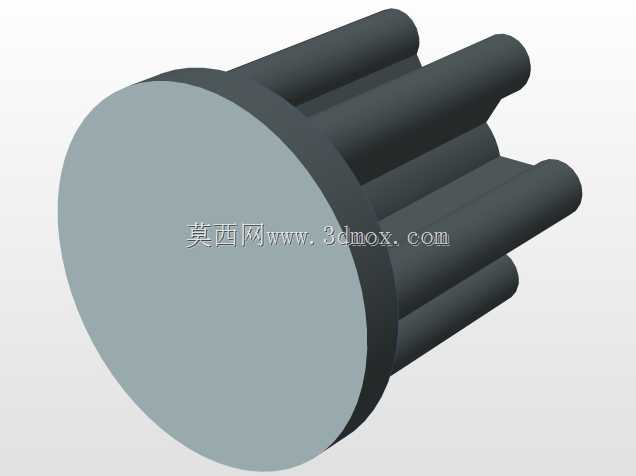

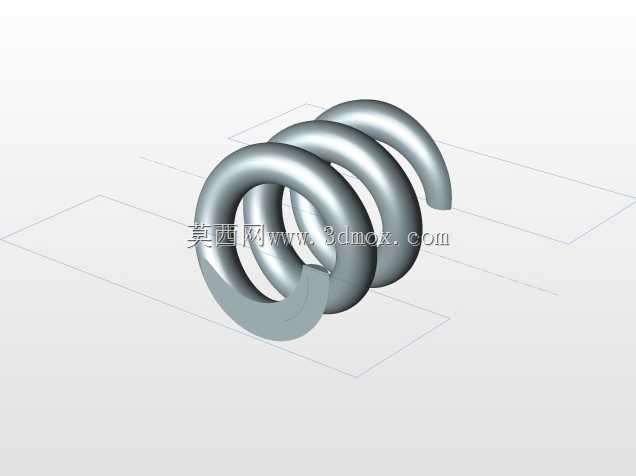

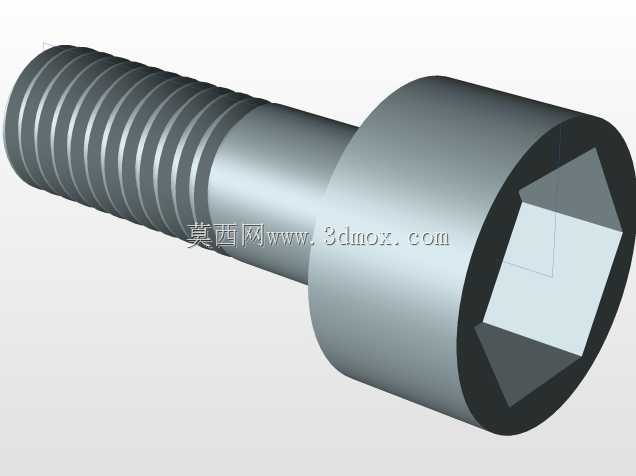

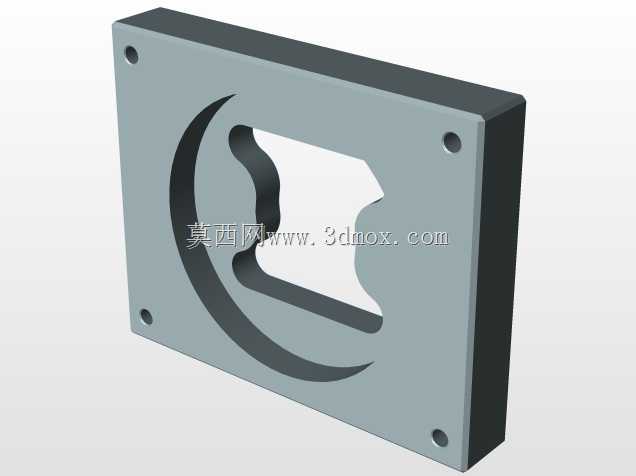

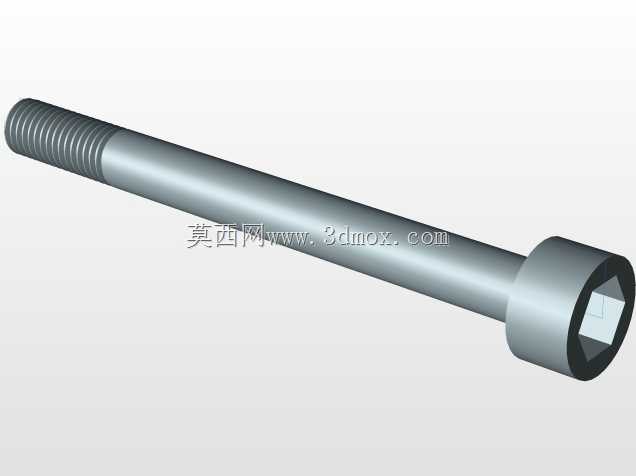

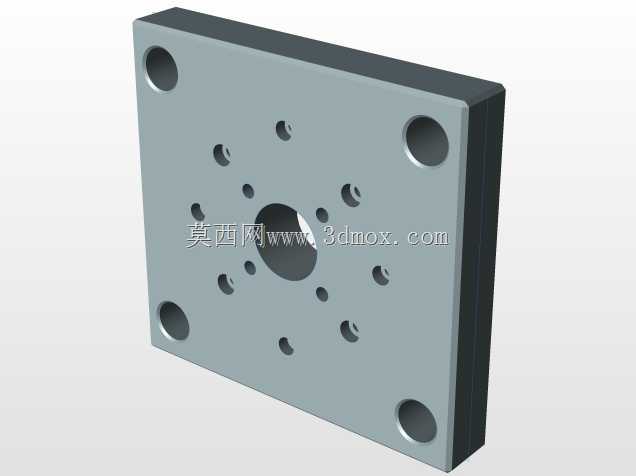

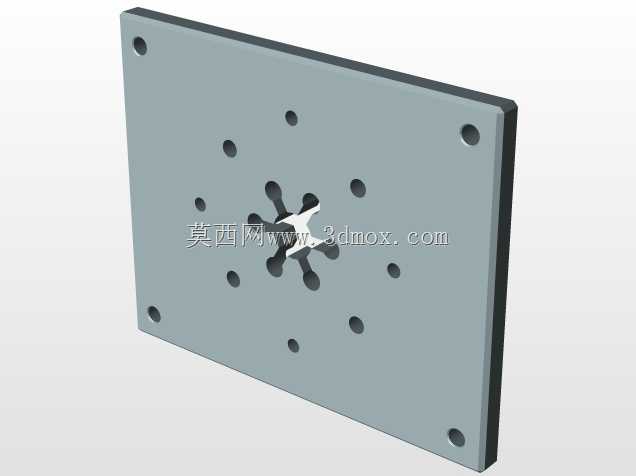

该结构面向金属板材冲压加工场景设计，主要应用于中小尺寸五金零件的多工序复合冲裁作业，可在单次冲压行程内完成落料、冲孔、压型等多道加工工序，有效减少工序周转时间，提升批量零件加工的精度一致性，常见于电子五金、家电配件、小型汽车零部件的冲压生产环节，适配常规开式、闭式机械压力机的安装使用需求。整套结构采用经典四柱导向布局，四根等直径导柱沿底座四角对称分布，导柱与上模座的导套采用高精度间隙配合，可在上下模往复合模过程中提供稳定的导向支撑，抵消冲压过程中产生的侧向偏移力，保证凸模与凹模的对位精度，避免啃模、冲裁毛刺超差等问题。上下模座之间设置有弹性卸料组件，采用矩形螺旋弹簧提供卸料力，弹簧沿模座型腔均匀排布，合模时弹簧压缩存储弹力，开模时弹簧释放弹力带动卸料板将卡滞在凸模上的板材平稳脱出，避免板材随凸模上行产生变形，保障连续冲压作业的顺畅性。上模座顶部设置有标准模柄结构，可直接与压力机滑块的安装孔位对接，模柄与上模座采用同轴度定位设计，保证冲压作用力沿模架中心轴线传递，减少偏载带来的模架磨损。下模座设置有均匀分布的安装螺栓孔与定位销孔，可通过T型螺栓与压力机工作台面牢固锁紧，定位销孔用于模架安装时的初始对位，保证重复安装的位置精度。模架内部预留有凸模、凹模的安装型腔与固定台阶，可根据不同的加工零件需求更换对应的凸凹模组件，无需更换整套模架，降低多品种小批量生产的工装投入成本。设计过程中充分考虑了操作安全性与维护便捷性，导柱外侧预留有足够的安全操作空间，弹簧组件采用可拆卸式固定结构，长期使用出现弹力衰减时可快速更换，上下模座的边角均做倒钝处理，避免安装调试过程中划伤操作人员。整套结构的导向精度可达IT7级，可满足常规薄钢板、铝板、铜板等金属板材的精密冲裁需求，合模行程适配常规压力机的行程参数，安装边界可覆盖多数中小型压力机的工作台安装尺寸，无需对设备进行额外改造即可快速投入生产使用。
