立式四柱导向板材弯曲成型工装结构

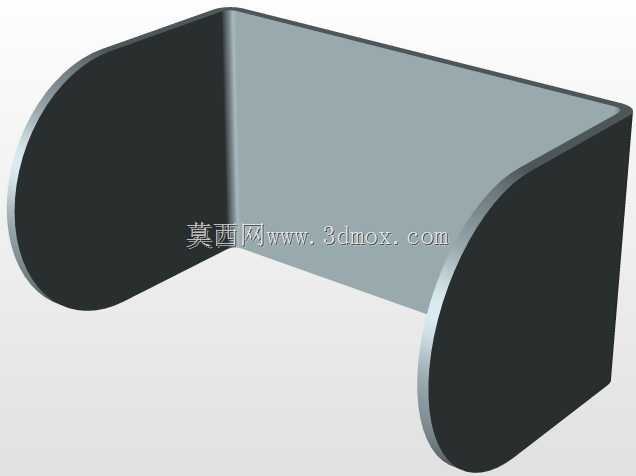

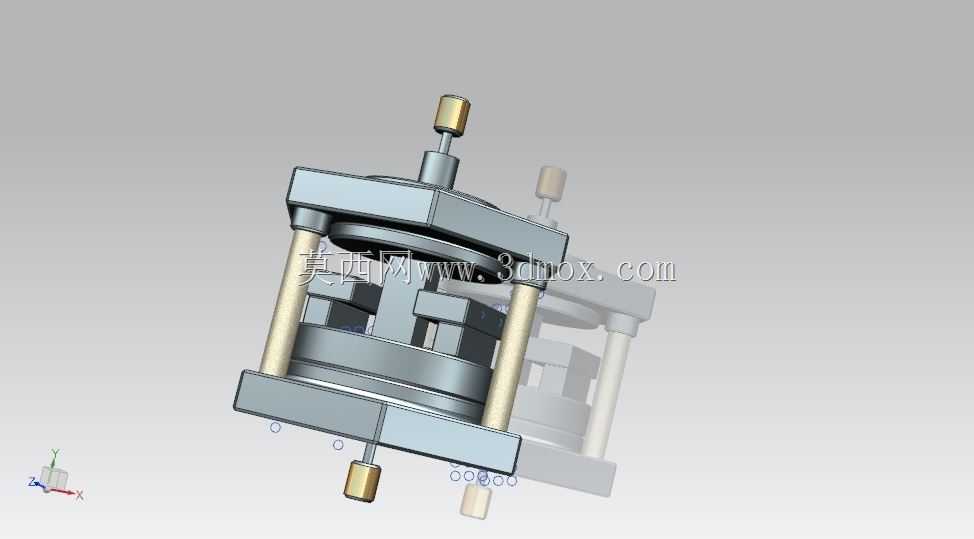

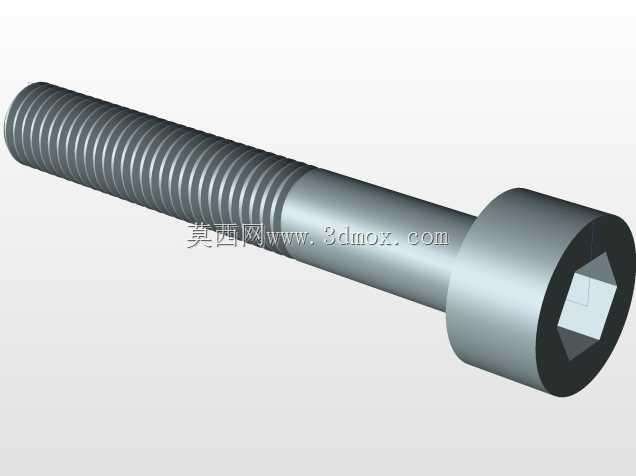

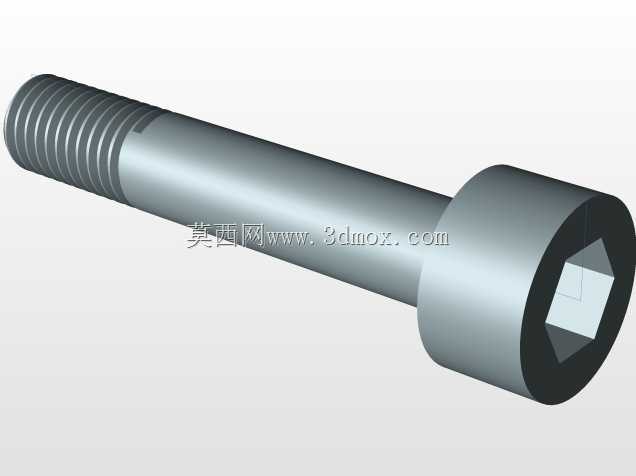

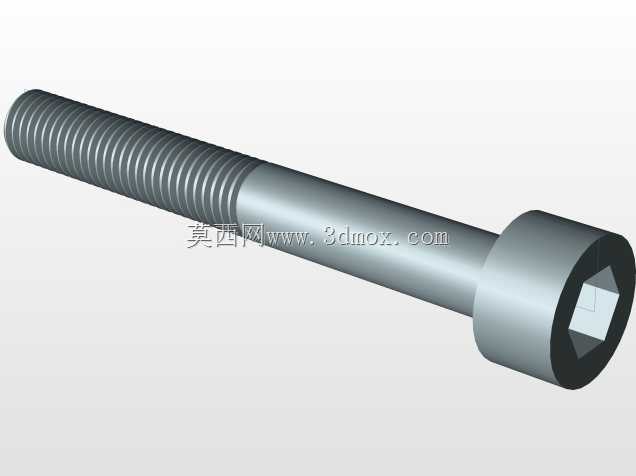

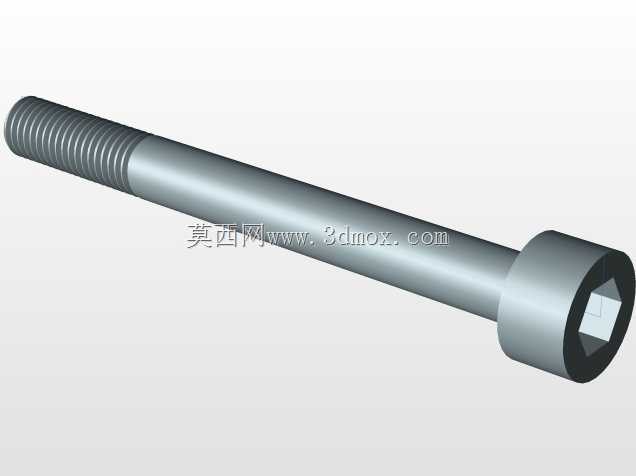

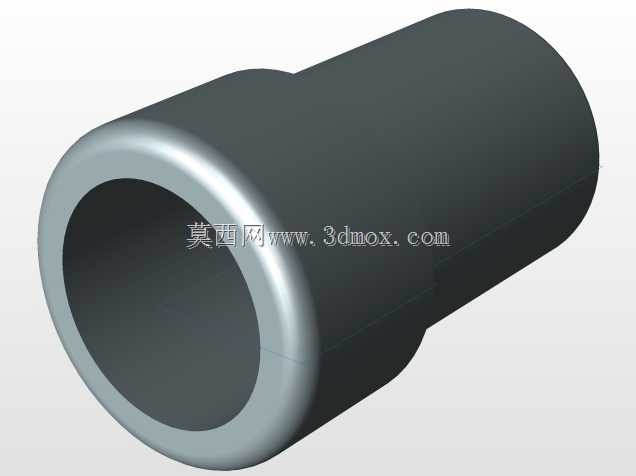

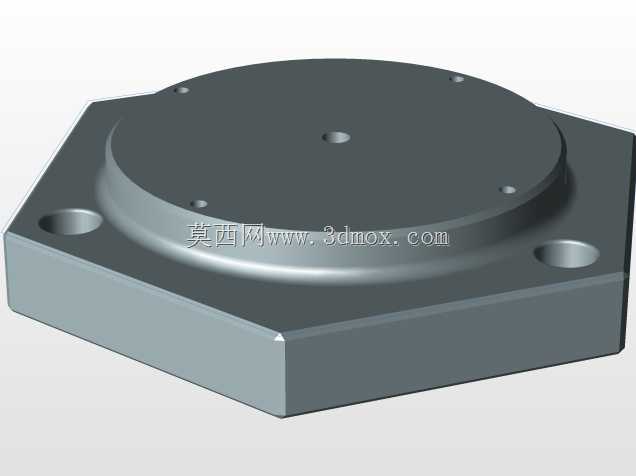

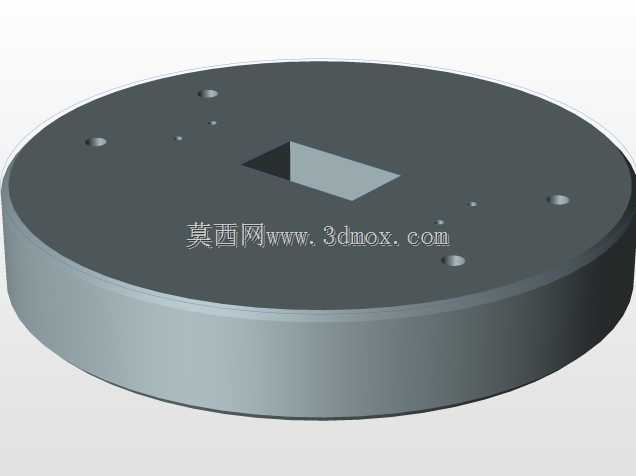

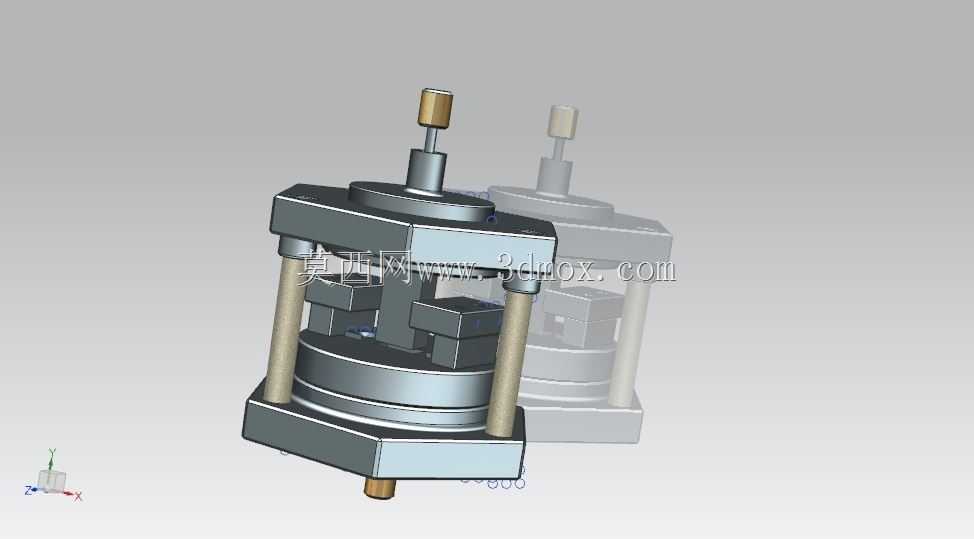

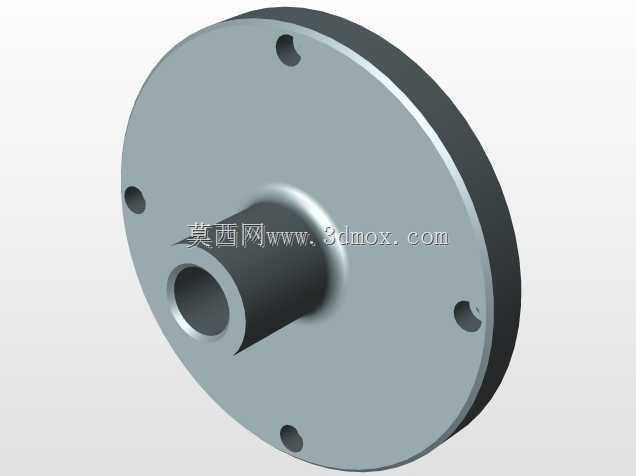

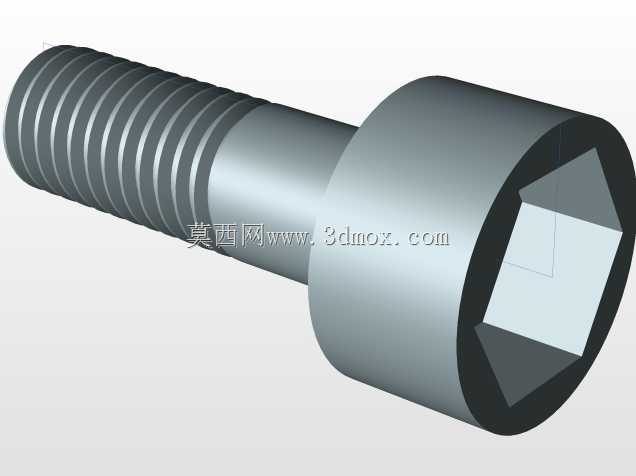

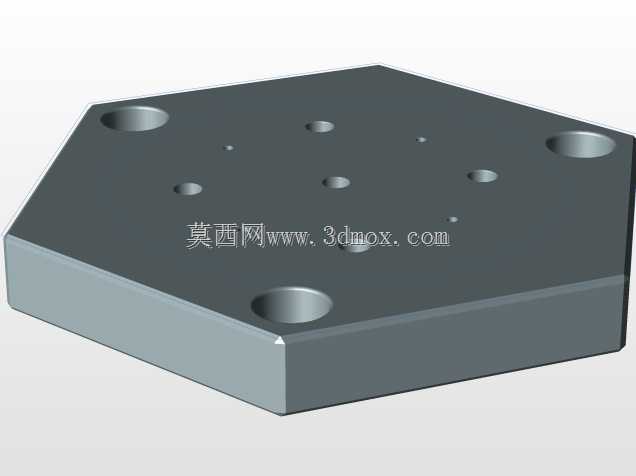

这套弯曲成型工装主要面向金属薄板类零件的小批量折弯加工场景，常见于五金制品加工、小型结构件预制的车间工位，可适配常规冷轧板、铝板等厚度在3mm以内的板材冷弯作业，替代部分简易手动折弯设备的功能，也可集成在小型手动压力机或小吨位气动冲床的工作端使用。从结构布局来看，整体采用立式四柱导向架构，四根光轴导柱沿底座四角垂直布置，上下模座通过导套与导柱配合，保证合模过程中上下成型工位的同轴度，避免折弯过程中出现偏载导致的零件角度超差、成型面压痕缺陷。工装顶部设置的手动压杆可直接驱动上模座沿导柱下行，与下模的成型型腔配合完成板材的压弯动作，导柱两端分别与上固定板、下底座通过锁紧结构固定，整体装配后无多余晃动间隙，空载滑动时阻力均匀无卡滞。设计过程中优先考虑了工位操作的便捷性，下模座预留了板材定位挡边的安装槽位，作业时可根据待加工零件的折弯边距调整挡块位置，无需每次划线定位，能有效提升重复加工的尺寸一致性。上下成型模块采用分体式装配结构，通过内六角螺钉固定在模座上，针对不同折弯半径、不同折弯角度的加工需求，可快速更换对应型面的模块，无需拆解整套工装的导向结构，换型调试时间相比整体式折弯模具缩短60%以上。安装边界方面，底座采用方形平板结构，四角预留了螺栓沉孔，可直接固定在标准钳工工作台或小型压力机的工作台面上，整体占用台面尺寸不超过300mm见方，垂直方向最大行程下的整体高度不超过400mm，不会对车间工位的空间布置造成额外负担。成型作业时，上模的压头与下模型腔的贴合面做了圆角过渡处理，避免硬接触导致的板材表面拉伤，导柱表面做了硬化处理，长期往复滑动下不会出现拉毛、磨损不均的问题，日常维护仅需定期在导柱表面涂抹润滑脂即可，无需复杂的保养流程。针对小批量试制场景，这套工装无需配套复杂的液压或电控系统，纯机械结构的驱动方式可靠性更高，在没有外接动力的维修工位、试制车间也能正常使用，可完成U型弯、V型弯等常见简单截面的板材成型作业，成型后的零件角度公差可控制在±0.5°以内，平面度满足常规结构件的装配要求。
