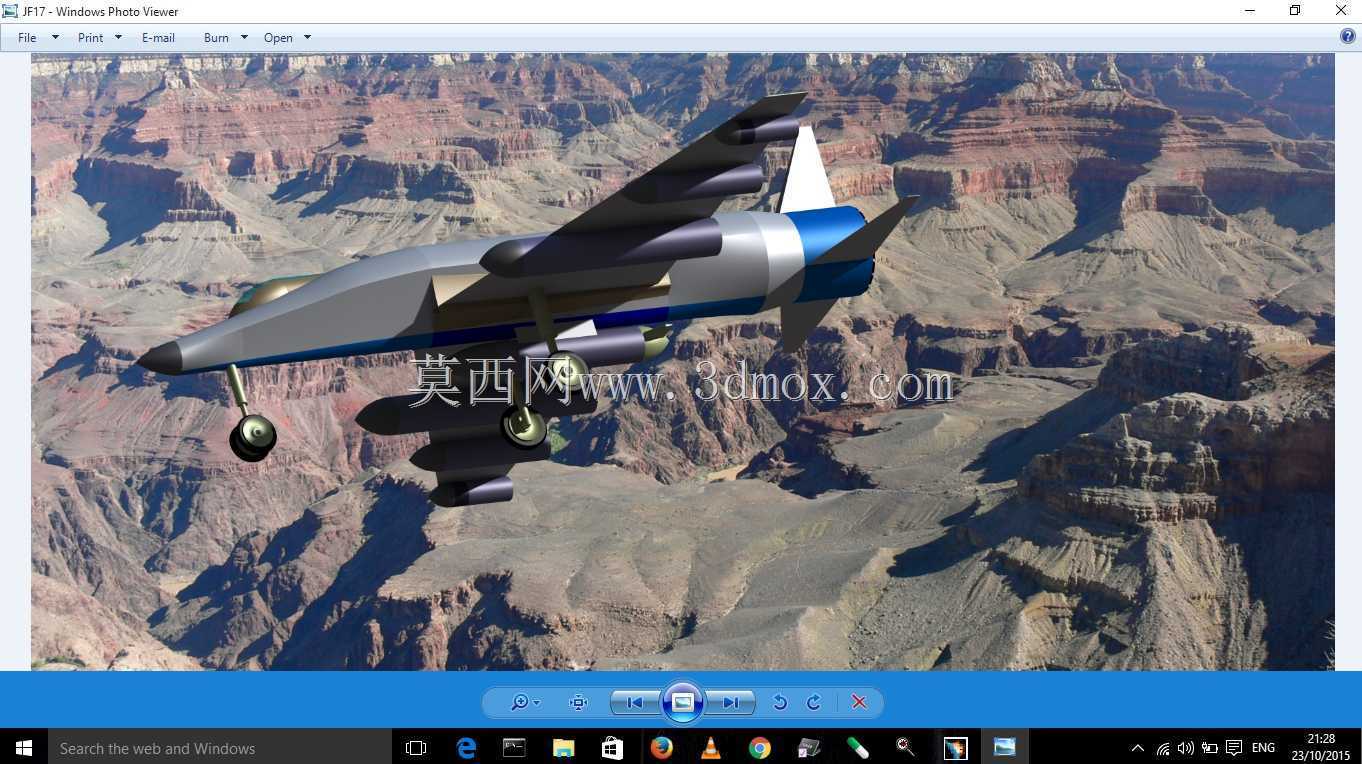

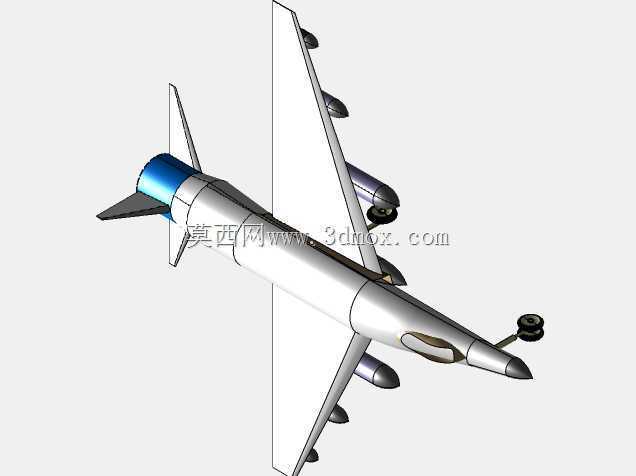

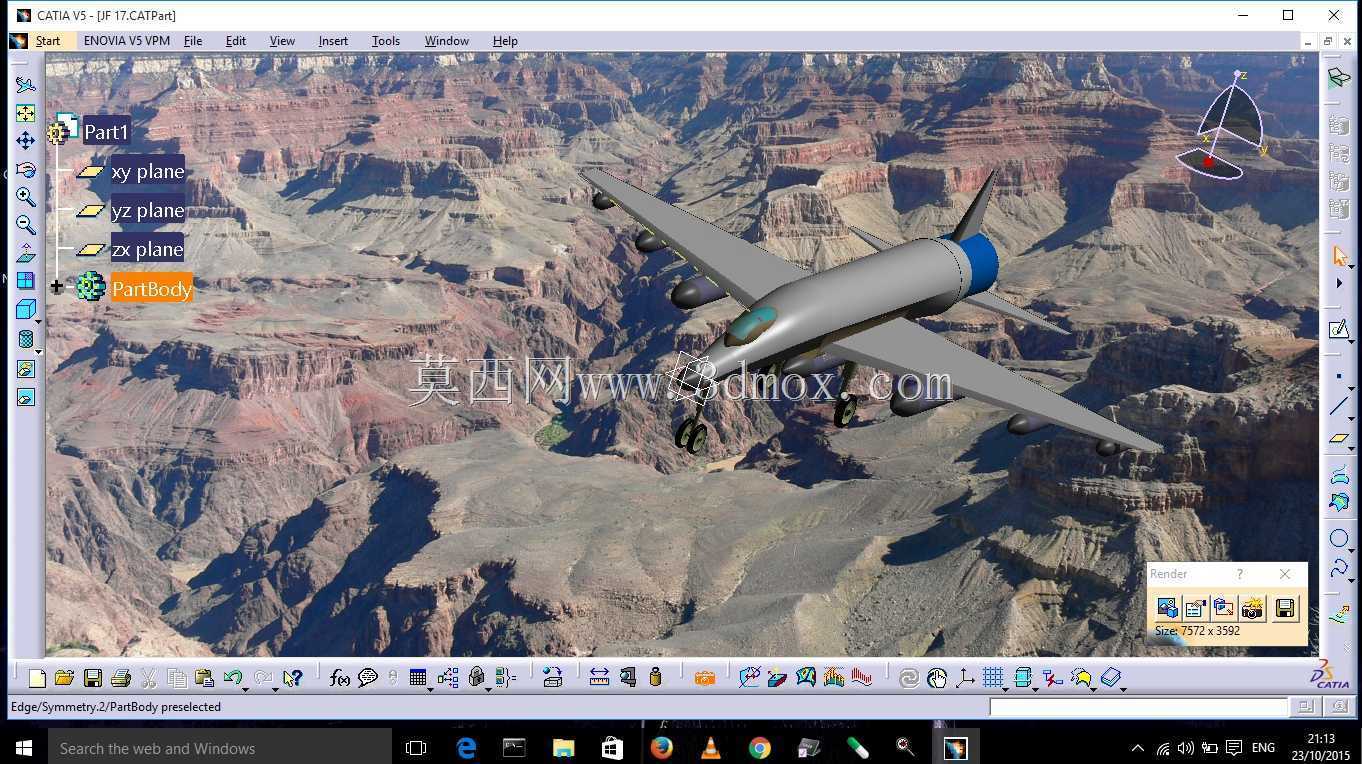

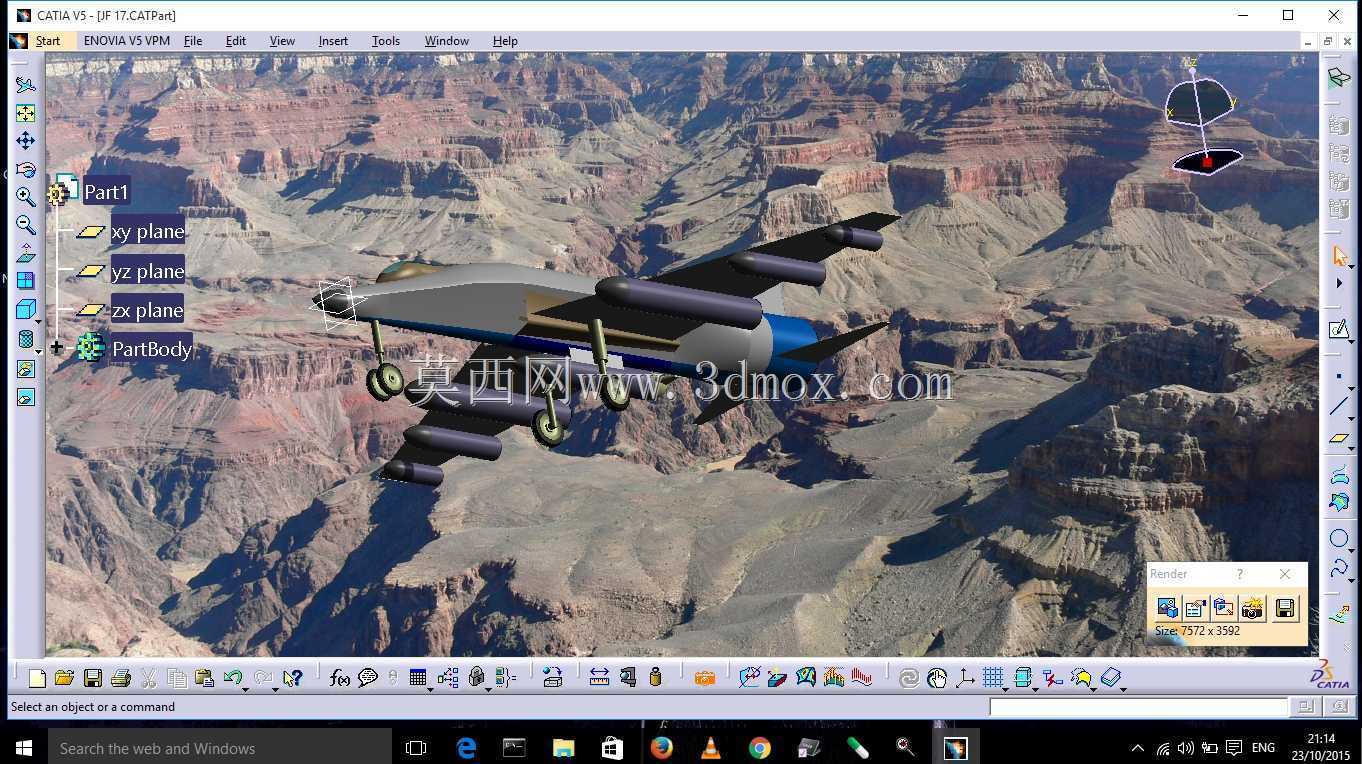

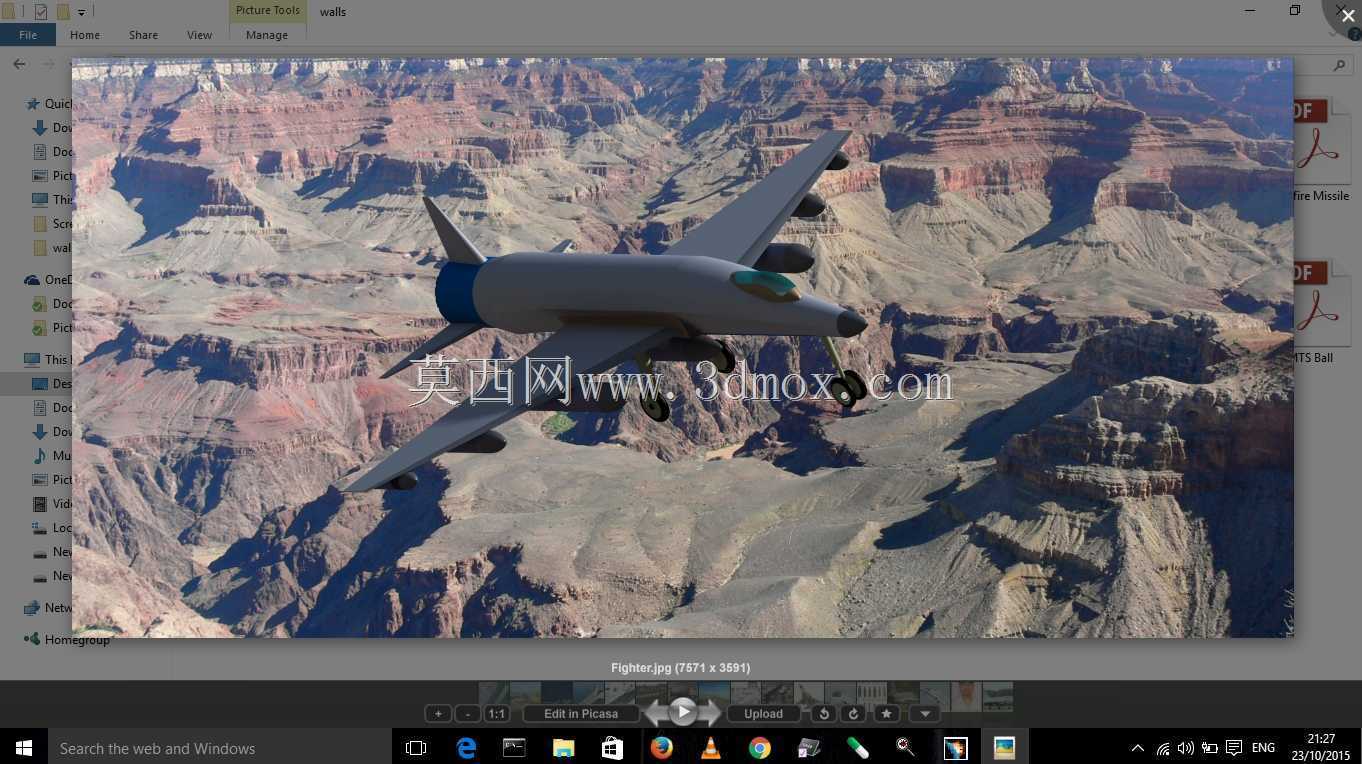

JF-17战斗机整机外观三维结构数模

　　该三维数模完整还原了JF-17战斗机的整机外部几何特征，建模过程中优先匹配战机实际气动布局的曲面连续性要求，机身主体采用NURBS曲面拼接构建，保证机头雷达罩、座舱盖、机翼、尾翼、发动机尾喷口等关键外轮廓部件的曲率过渡符合航空装备的气动设计逻辑，避免出现曲面折角、阶差等不符合实际制造要求的几何错误。从实际应用场景来看，该数模可用于航空类专业教学演示、战机气动布局初步方案论证、虚拟仿真场景的装备可视化搭建、国防科普类展项的三维素材制作，也可作为航模设计阶段的外形参考基准，帮助航模制作者快速把握整机比例关系，减少外形测绘的重复工作量。在功能特性还原上，数模完整呈现了战机的下单翼布局、单发布局、两侧DSI进气道、后掠式垂尾、水平尾翼、

　　翼下外挂点布局等核心外观特征，座舱盖的曲面弧度、机头雷达罩的圆锥过渡、机身与机翼结合处的整流外形都做了精细化处理，没有出现简化过度导致的外形失真问题。设计思路上，建模时先通过三视图导入确定整机的长、宽、高比例基准，先绘制机身纵向的轮廓引导线，再通过多截面曲面命令生成机身主体曲面，之后依次叠加机翼、尾翼、进气道、起落架舱等附属部件的曲面特征，最后对所有曲面结合处做倒角和过渡处理，保证整机外形的流畅性；线框构建阶段严格控制各截面的控制点数量，避免后续曲面生成时出现不必要的褶皱，表面处理阶段对所有外露曲面做了连续性检查，确保G1连续以上的曲面过渡，符合航空类外观模型的建模规范。外形尺寸与安装边界方面，数模按照实际战机的等比例缩放构建，

　　整机长度与翼展的比例严格匹配实机参数，机身最大截面位置、机翼后掠角、垂尾后掠角度、水平尾翼的安装位置都与实机保持一致，各外挂点的相对位置、起落架舱的轮廓边界也做了对应还原，若用于仿真场景搭建，可直接根据数模的外轮廓确定场景中的装备占位尺寸，不需要额外做比例校正；若用于航模制作参考，可直接提取各截面的轮廓线作为模具制作的基准，减少测绘环节的误差。建模过程中对机身表面的外露细节，比如空速管位置、天线布局、尾喷口的收敛片轮廓都做了对应呈现，没有过度省略关键识别特征，保证数模的外形辨识度。需要注意的是，该数模为外观曲面模型，未包含内部航电、动力系统、操纵机构的详细结构，仅适用于对外观精度有要求、不需要内部结构的应用场景，若需用于结构强度分析、内部管路布置等深度工程场景，还需要补充内部结构的详细建模。
