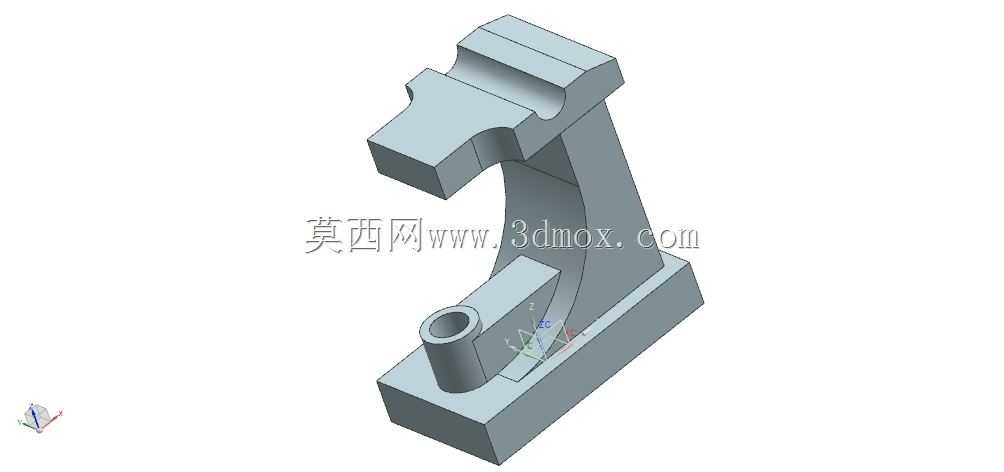

立式弯臂支撑连接构件

该立式弯臂支撑连接构件主要应用于工业生产设备的支撑定位场景，常见于自动化生产线的工位辅助支撑、专用工装夹具的承载连接、小型检测设备的姿态固定等工况，承担着连接上部功能部件与下部安装基座、传递工作载荷、保障部件相对位置精度的核心作用。构件整体采用立式布局，底部为方正的实心安装基座，基座上预留有沉孔式安装位，可通过标准紧固件直接固定在设备台面或工装底板上，安装边界规整，无需额外定制适配底座，能够快速完成现场装配定位，基座的实心结构可有效抵消上部部件工作时产生的倾覆力矩，保障整体结构的稳定性。从基座向上延伸的弯臂主体采用变截面弧形过渡设计，既规避了直线支撑结构的应力集中问题，又能在保证结构强度的前提下减少材料占用，降低构件自身重量，弯臂的弧度设计充分考虑了周边部件的运动避让需求，可在紧凑的设备内部空间中完成上下部件的跨距连接，避免与相邻运动机构发生干涉。弯臂上部设置有带卡槽的连接端，卡槽结构可与上部功能部件的定位凸台快速嵌合，配合侧面的紧固孔可实现无相对滑动的刚性连接，能够承载上部部件的静载荷与工作过程中的小幅动载荷，保障连接精度不会因长时间工作出现偏移。弯臂下部靠近基座的位置集成有带通孔的圆柱凸台，该结构可作为辅助定位销座或管线导向座使用，既可以穿装定位销实现相邻部件的位置限定，也可以供设备的气路、油路管线穿过，对管线起到防护导向作用，避免管线在设备运行过程中被运动部件剐蹭磨损。整个构件的设计遵循机械设计的等强度原则，各连接过渡位置均采用圆角处理，有效降低应力集中系数，提升构件的抗疲劳性能，可适配中等载荷下的长期连续工作工况，外形尺寸适配多数中小型工业设备的内部安装空间，无需对原有设备结构进行大幅改造即可完成替换安装。
