小型螺杆式手动台虎钳结构设计

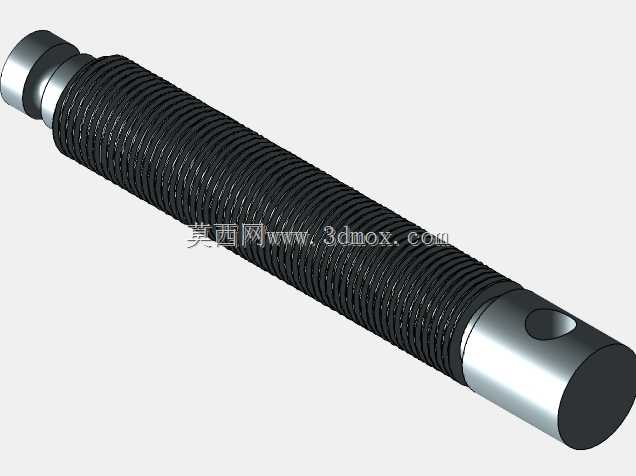

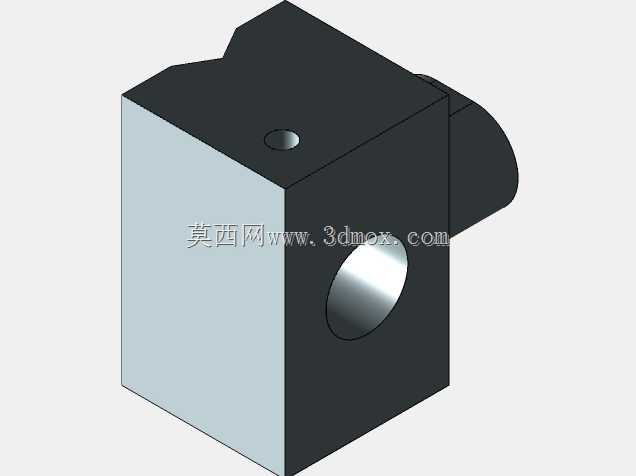

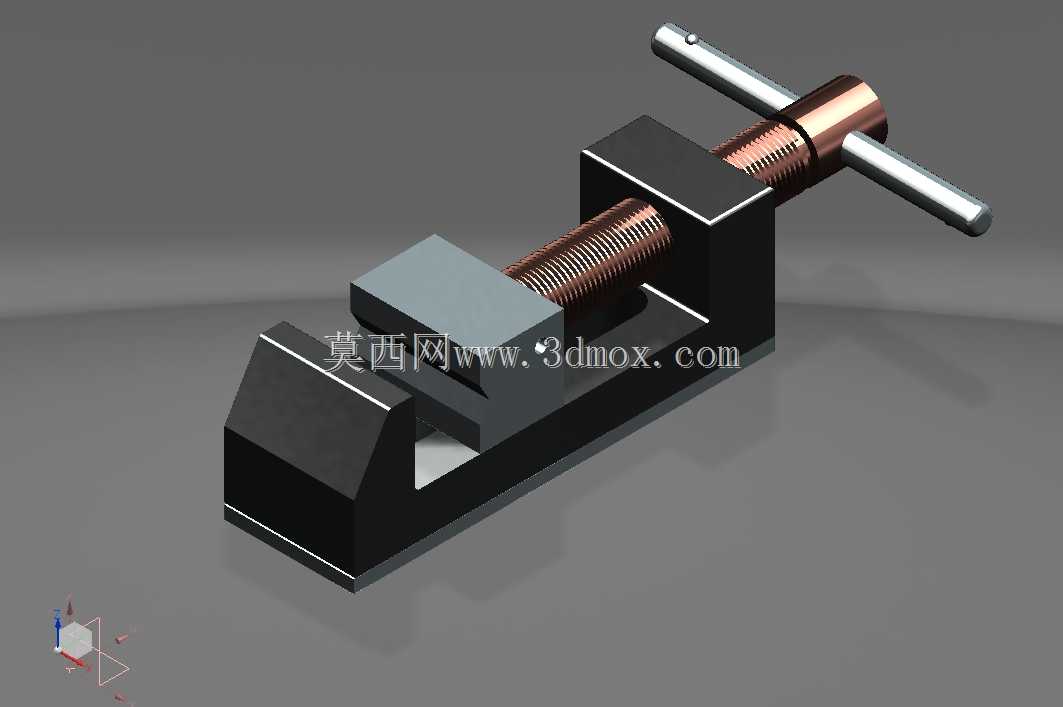

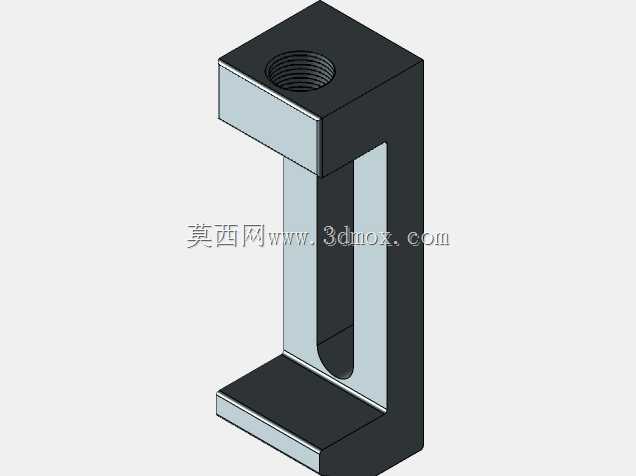

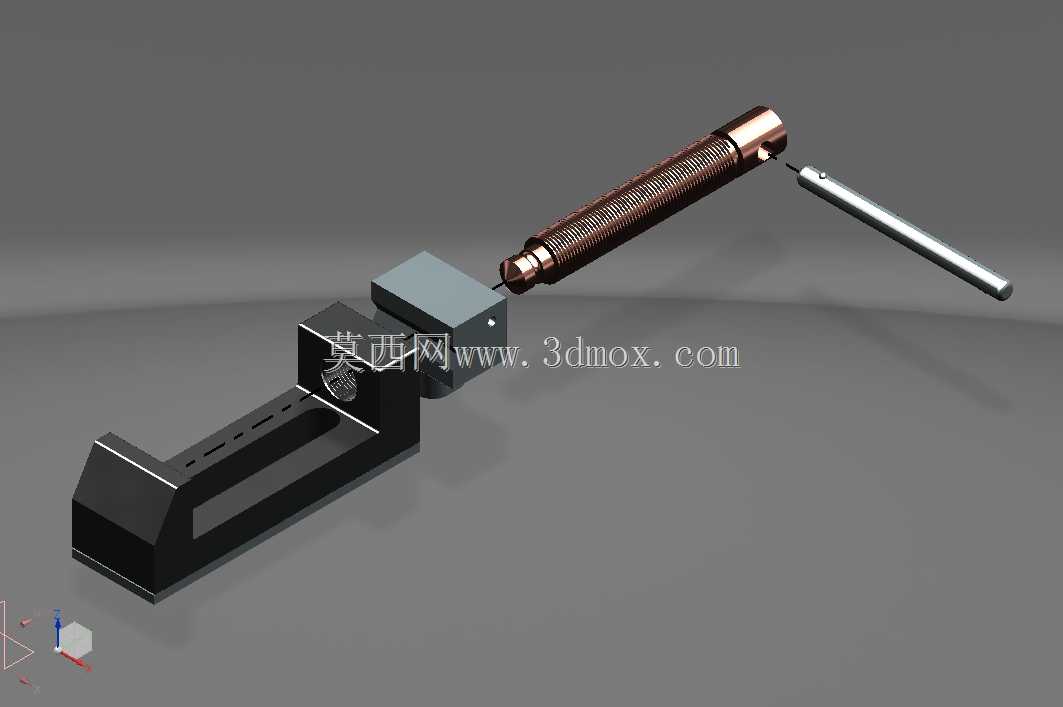

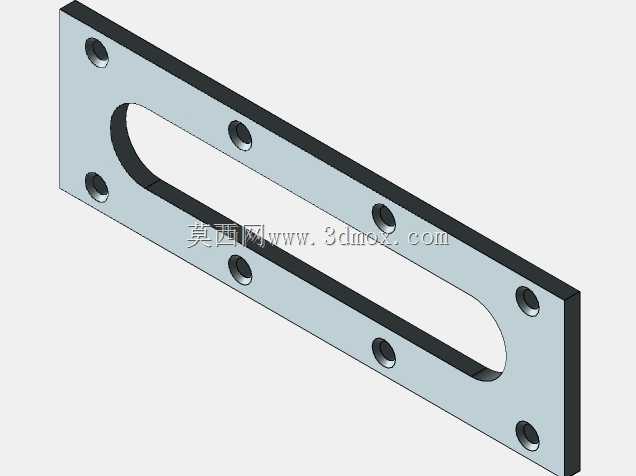

这款手动螺杆式虎钳是机械加工、钳工装配、工件修配场景中极为常用的夹持类工装，主要承担小型金属、非金属工件的固定作业，为锯削、锉削、錾削、小型零件打磨、精密装配等工序提供稳定的装夹基础，在机修工位、家庭手工工坊、职业院校实训车间、小型五金加工点位都有极高的使用频次。从功能特性来看，该虎钳采用T型穿杆配合梯形传动螺杆的结构实现夹紧动作，梯形螺杆具备良好的自锁性能，夹紧后不会因加工过程中的振动出现松脱问题，能可靠传递夹紧力，适配不同厚度的小型工件装夹需求；固定钳身与活动钳身的夹持面做了平面度优化，可保证装夹后工件的基准面与钳身贴合紧密，避免装夹倾斜导致的加工误差。在设计思路上，这款虎钳采用一体式固定钳座结构，将固定钳口、螺杆安装座、底座支撑整合为单一主体结构，减少了分体装配带来的累积误差，同时提升了整体结构刚性，在承受敲击、锉削等侧向作用力时不会出现结构变形；活动钳身通过导轨槽与固定钳身配合，滑动间隙经过合理设计，既保证活动钳身可顺畅沿夹紧方向移动，又不会出现上下方向的窜动，保证夹紧时钳口的平行度；顶部的T型操作杆采用穿装式设计，可根据所需夹紧力的大小调整操作力臂长度，需要大夹紧力时可将操作杆向两端拉出延长力臂，降低操作人员的施力强度，闲置时可将操作杆推至贴合钳身的位置，减少空间占用。从安装边界与尺寸适配来看，该款虎钳属于小型桌面级夹持工具，整体底座轮廓紧凑，可通过底部的安装孔固定在工作台台面边缘，不会占用过多的工位操作空间，钳口的开合行程覆盖常规小型工件的装夹尺寸范围，既可以夹持方形、矩形的规则工件，也可配合软钳口附件夹持薄壁类、易刮花的精密零件，避免装夹过程中损伤工件表面。在实际使用场景中，这类小型虎钳相比大型机用虎钳灵活性更强，不需要配套机床安装基面，可独立固定在任意平整的工作台面上使用，针对单件小批量的零件修配、手工加工场景适配性极强，螺杆传动的结构维护成本极低，仅需定期在螺纹配合面、滑动导轨面加注润滑脂即可长期保持顺畅的操作手感，钳口磨损后也可快速更换钳口板，延长整体工装的使用寿命。
