汽车驱动后桥总成结构设计方案

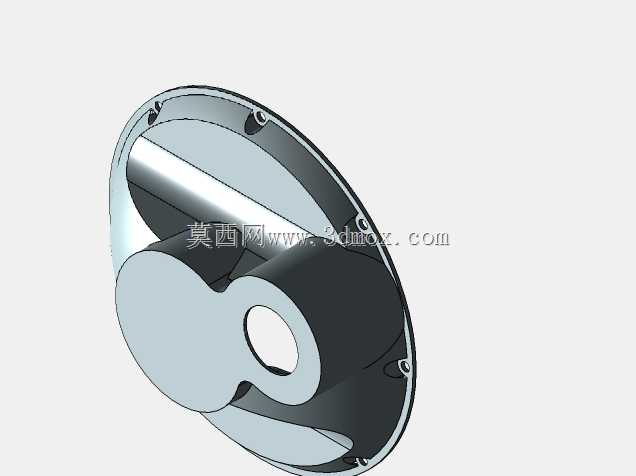

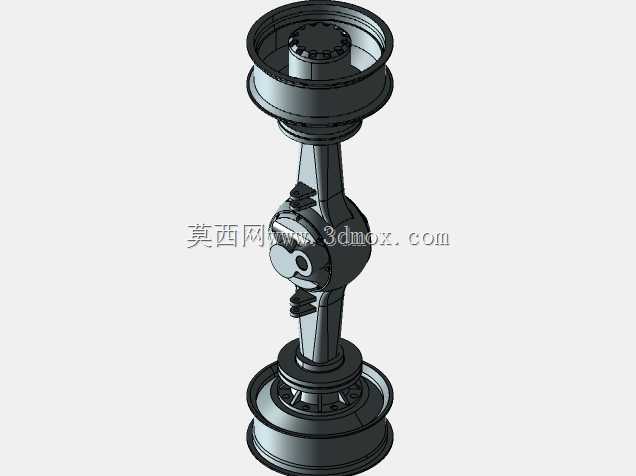

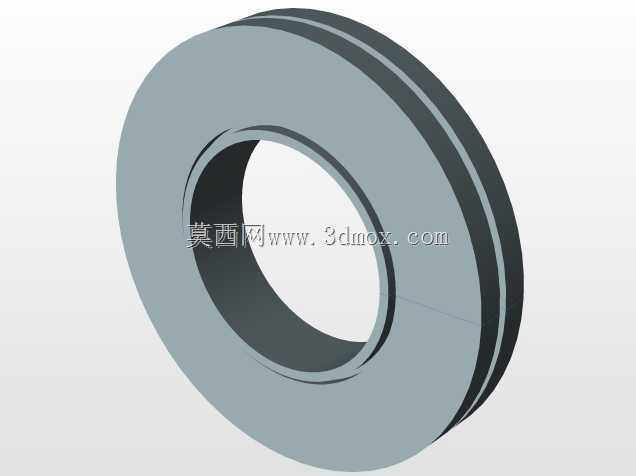

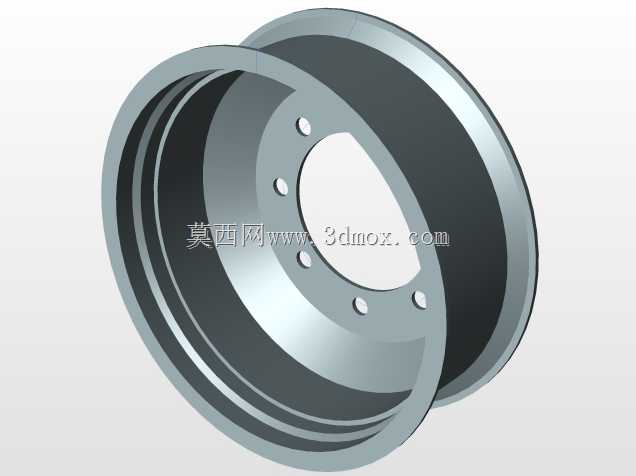

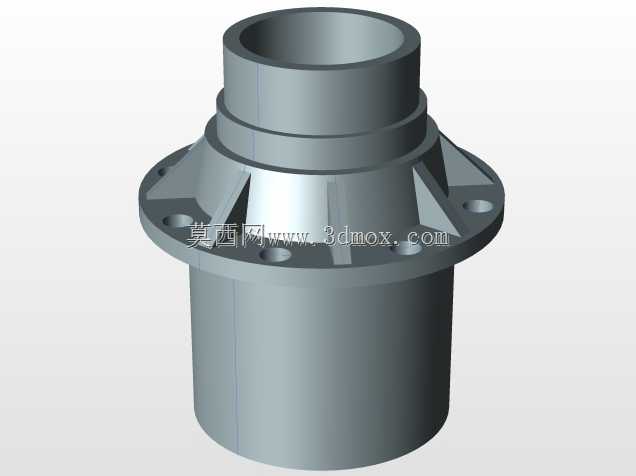

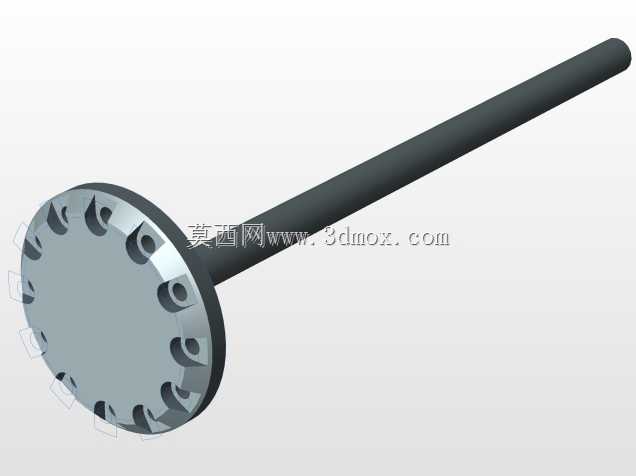

汽车驱动后桥作为整车底盘传动系统的核心承载与动力传递部件，广泛应用于各类燃油乘用车、商用运输车以及重载工程车辆的底盘布局中，承担着将变速器输出的动力经减速增扭后传递至两侧驱动轮的核心作用，同时需要承受整车满载状态下的垂直载荷、行驶过程中产生的纵向制动力与驱动力、转向工况下的横向侧向力，是保障车辆行驶稳定性、动力传递效率与承载可靠性的关键底盘部件。该后桥总成采用整体式桥壳搭配中央主减速器与差速器的经典布局，两侧对称布置轮毂轮边连接结构，可适配钢制轮毂的安装定位需求，中央球笼式差速器壳体预留了传动轴连接法兰接口，能够与前置后驱或者四驱车型的分动箱输出轴实现精准对接。在设计思路上，该结构优先考虑了承载工况下的结构强度冗余，桥壳主体采用变截面设计，在中央差速器安装区域做了加厚加强处理，向两侧轮端延伸的桥臂逐步过渡收窄，在保证整体抗扭、抗弯强度满足满载冲击工况要求的前提下，尽可能降低桥体自身重量，减少底盘非簧载质量，提升车辆行驶过程中的滤震表现与操控稳定性。轮端位置集成了轮毂轴承安装位、制动系统连接法兰，可适配盘式或者鼓式制动总成的安装，轮辋安装面的螺栓孔位按照通用乘用车标准节圆尺寸设计，能够兼容多数同级别车型的轮毂换装需求。安装边界方面，桥壳上方预留了钢板弹簧或者多连杆悬架的安装支座定位点，可根据不同车型的悬架形式匹配对应的连接结构，桥体整体的横向宽度、主减速器输入法兰的角度与位置均按照常规后驱车型的底盘布局参数设定，无需对底盘其他部件做大幅改动即可完成适配装车。差速器内部的行星齿轮与半轴齿轮啮合间隙经过优化设计，能够在车辆转弯时自动调整两侧车轮的转速差，避免轮胎出现拖滑磨损，同时主减速器的从动齿轮与主动锥齿轮采用准双曲面齿轮设计，在保证大减速比传动效率的同时，有效降低传动过程中的啮合噪音，提升整车行驶的NVH表现。桥体各连接部位的密封结构采用多重油封设计，可有效防止桥壳内部齿轮油渗漏，同时阻挡外部泥水、粉尘进入桥体内部，延长齿轮与轴承的使用寿命，降低日常维护的频次与成本。
