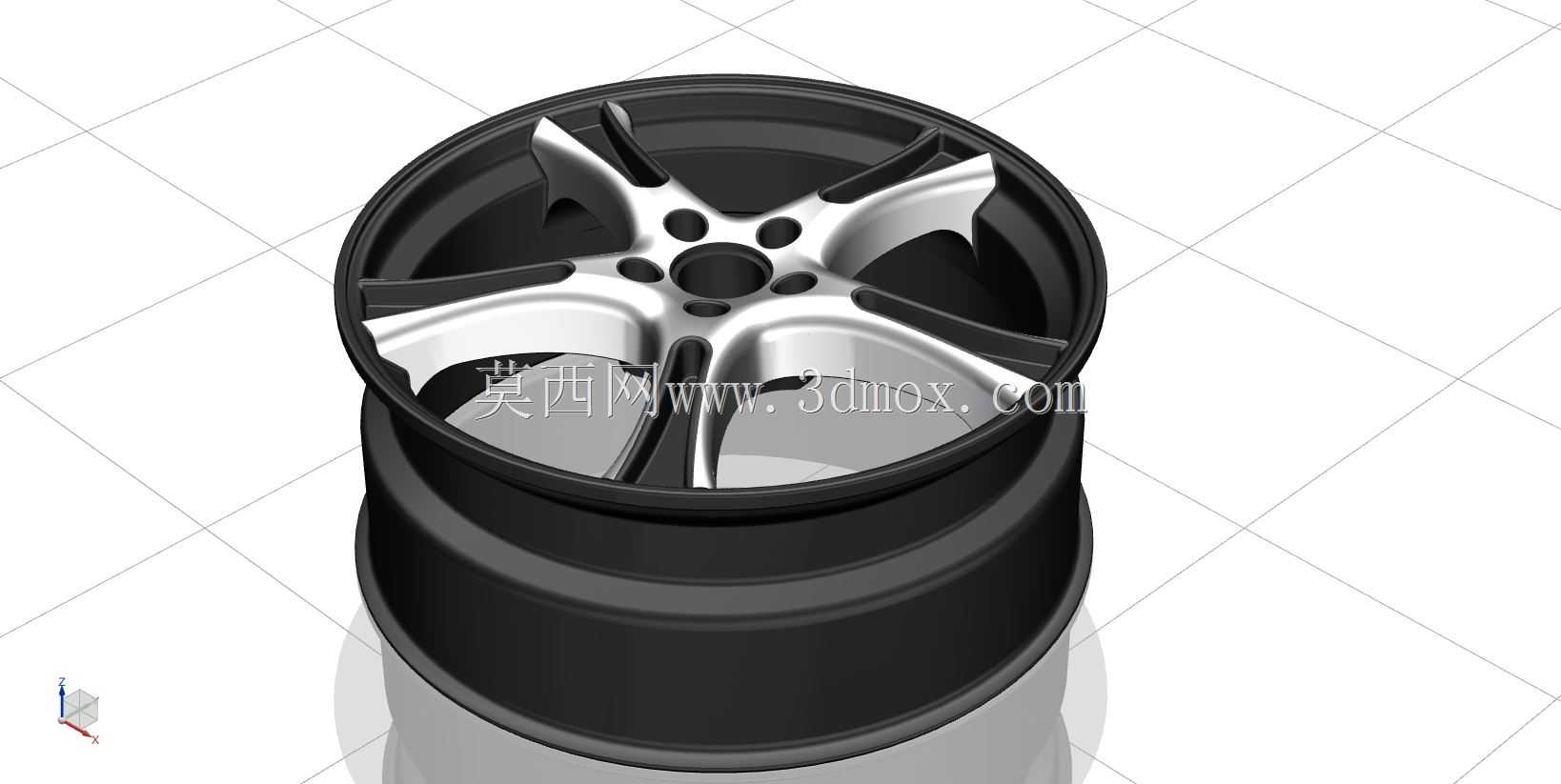

乘用车五辐双色铝合金轮毂结构设计

这款铝合金车轮的设计，首先围绕乘用车日常行驶的核心工况展开，轮辋部分采用深槽式结构，适配常规无内胎子午线轮胎的安装需求，轮缘的凸起高度与圆角参数完全匹配民用轿车轮胎的胎圈配合公差，安装时可保证胎圈与轮辋紧密贴合，避免高速行驶下出现漏气、胎圈移位的问题。中心孔的定位尺寸按照常规乘用车轮毂的通用安装基准设计，周围均匀分布的五个螺栓孔，孔位分度圆直径适配多数紧凑级家用车型的轮毂安装节圆参数，螺栓孔周边做了局部加厚处理，可分散车辆急加速、急制动时螺栓传递的冲击载荷，避免孔位周边出现应力集中导致的开裂问题。五辐式的轮辐设计并非单纯追求外观效果，每根轮辐的截面采用变厚度设计，靠近轮心安装面的位置厚度更大，向轮辋方向逐渐过渡收薄，既可以保证轮辐承受整车垂直载荷、过弯侧向载荷时的结构强度，又能尽可能降低车轮整体的非簧载质量，提升悬挂系统的响应速度，间接优化车辆的操控表现。轮辐表面采用双色处理的结构分区，亮面切削区域与深色涂装区域的分界沿着轮辐的应力流线分布，不会因为表面加工的切削量破坏轮辐的受力结构。在实际装车场景中，这类轮毂可适配16-17英寸规格的民用轿车轮胎，满足日常城市道路、常规非铺装路面的行驶需求，轮辐之间的镂空间隙足够容纳常规尺寸的刹车卡钳与刹车盘，不会出现轮毂与制动部件干涉的问题。设计过程中对轮辐与轮辋的连接位置做了大圆角过渡处理，可分散车轮经过颠簸路面时受到的冲击载荷，避免连接位置出现应力断裂的风险，轮辋的气门嘴安装孔位预留了标准尺寸的安装位置，适配常规通用型轮胎气门嘴的安装，不需要额外做孔位修改。整体结构在建模时充分考虑了铸造工艺的脱模需求，所有立面都预留了合理的拔模斜度，轮辐背面的减重槽深度控制在铸造工艺可实现的范围内，不会出现壁厚突变导致的铸造缩孔、冷隔缺陷，后续如果需要做强度仿真验证，可直接基于该模型划分网格，添加垂直载荷、侧向冲击载荷、扭转制动载荷等工况约束，完成有限元校核工作。
