多臂联动槽轮转位实验机构

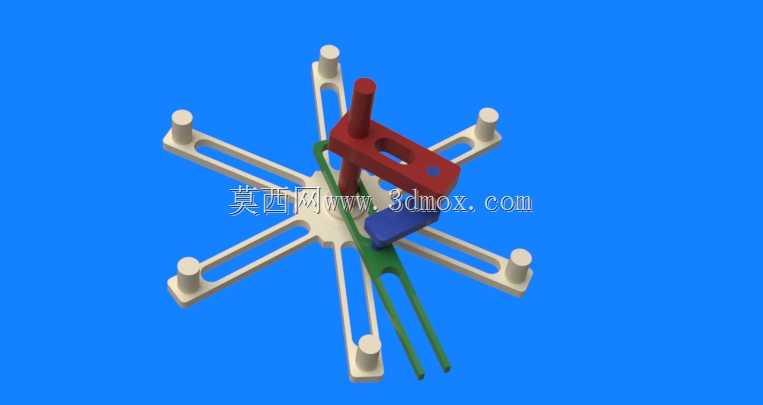

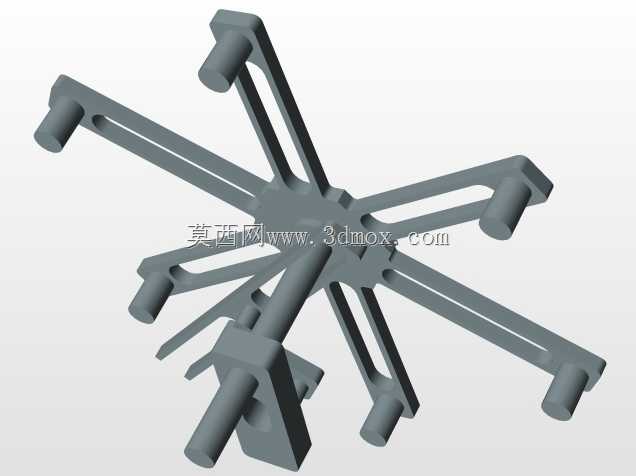

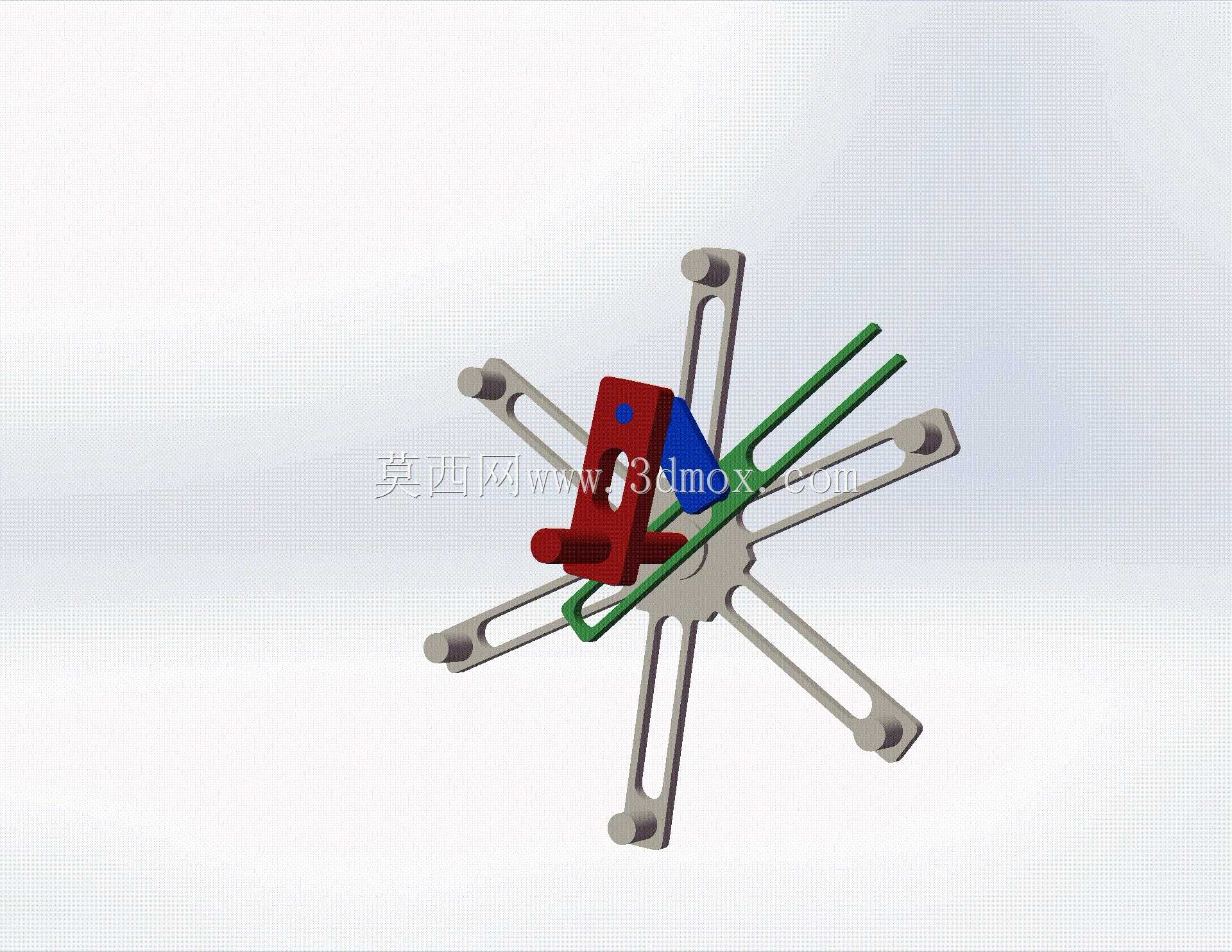

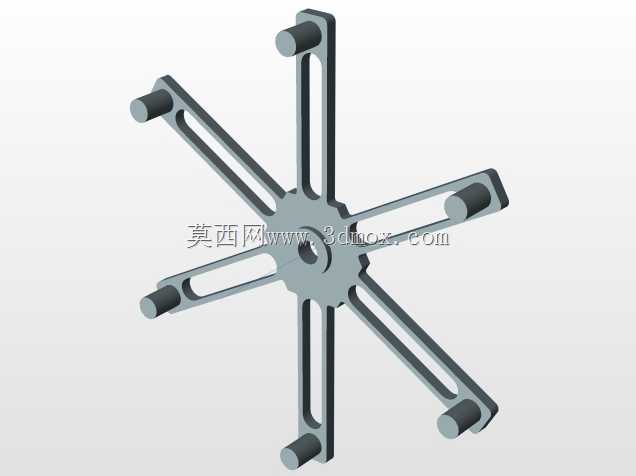

该多臂联动槽轮转位机构是面向机械原理教学与运动验证开发的实体实验装置，核心应用场景覆盖高校机械专业实验教学、机构运动原理演示、小型工位转位方案预研等领域，能够直观呈现槽轮间歇传动、多臂同步联动的运动特性，帮助学习者快速理解间歇运动机构的传动逻辑与运动规律，也可为小型自动化设备的间歇送料、工位转位结构设计提供原理参考。从实际用途来看，该机构可完成槽轮机构的传动效率测试、不同拨销配置下的运动轨迹验证、多输出端联动的同步性测试等实验项目，也可作为基础传动单元嵌入小型自动化演示设备中，实现周期性的多工位同步转位动作，满足教学演示与原理验证阶段的功能需求。在功能特性层面，该机构采用中心槽轮搭配六组辐射状摆臂的结构布局，中心拨盘搭载不同长度的驱动拨销，可分别驱动对应摆臂完成周期性的摆转动作，不同颜色的驱动构件对应独立的运动传递路径，能够清晰区分各传动链路的运动传递过程，运动过程无卡滞、无运动干涉，各摆臂的摆角范围、运动节拍完全匹配槽轮的分度特性，可实现稳定的周期性间歇输出。从设计思路来看，该机构以经典外槽轮传动为核心基础，将传统槽轮的单输出端拓展为多组辐射摆臂输出，通过不同长度、不同安装角度的拨销与各摆臂端部的槽口配合，实现单输入驱动下多组摆臂按固定节拍依次动作的运动效果；设计过程中重点校核了拨销进入槽口的切入角度，避免刚性冲击，同时对各摆臂的运动空间进行了干涉校验，确保相邻摆臂在最大摆角位置仍保留足够安全间隙，各铰接位置采用间隙配合的铰接结构，降低运动过程中的摩擦阻力，保证机构运转顺畅。在外形尺寸与安装边界方面，该机构整体为中心对称的辐射状布局，整体外轮廓为正六边形辐射形态，最大外接圆直径适配常规实验台安装尺寸，中心安装座预留标准安装孔位，可直接固定在实验台架或铝合金型材支架上，各摆臂端部预留拓展接口，可根据实验需求加装模拟工位负载、检测标记块等拓展配件，安装过程无需额外定制转接件，适配常规机械实验室的安装条件，机构整体运转时的最大运动边界不超出外接圆范围，不会与周边实验器材产生空间干涉，可稳定完成各类运动验证实验。
