工业设备用拐角式多工位电气开关结构设计

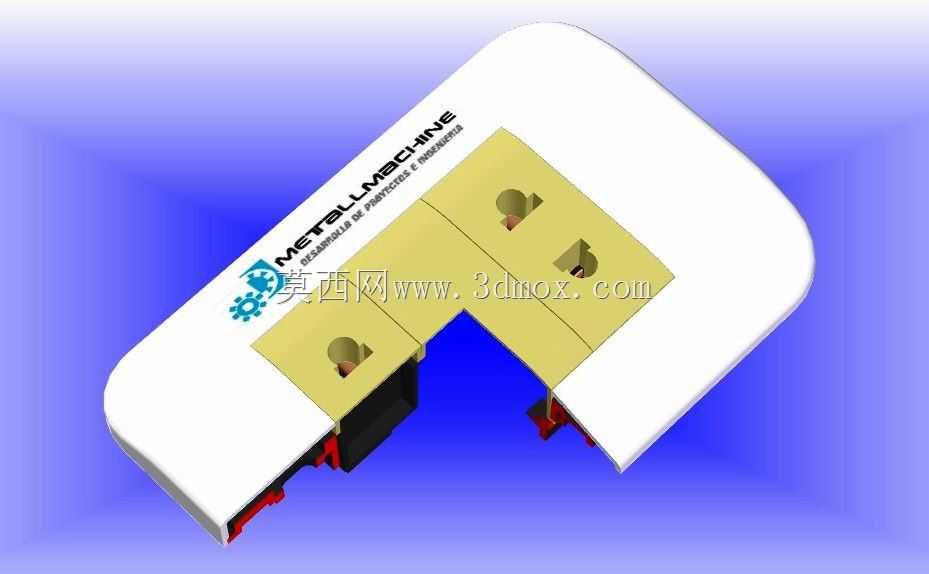

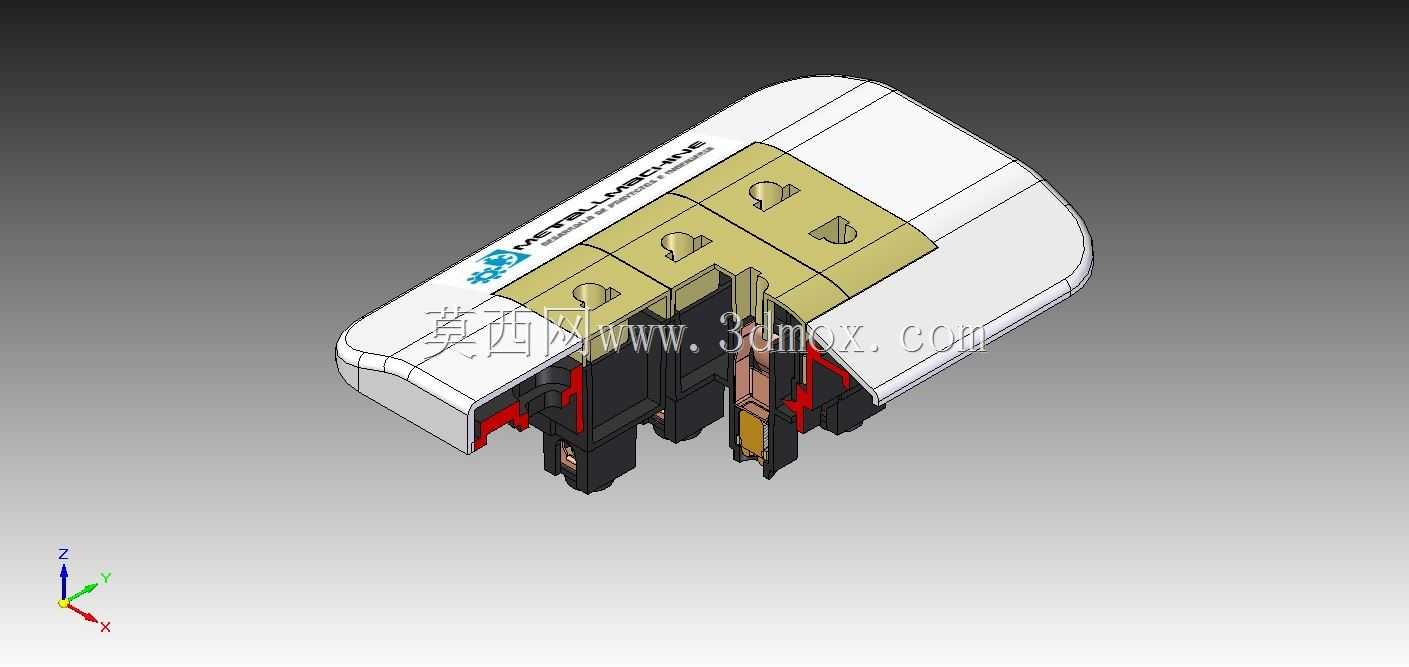

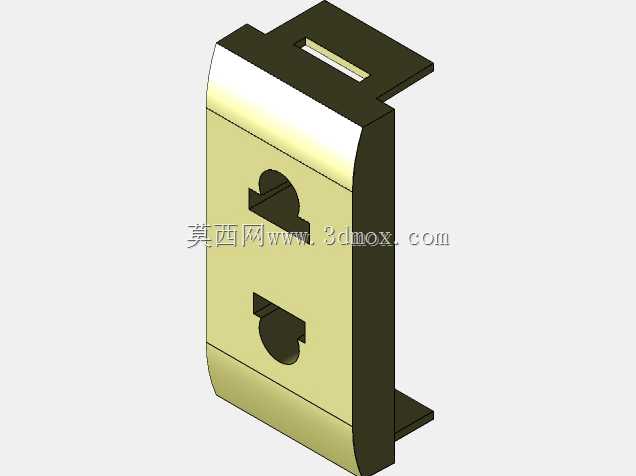

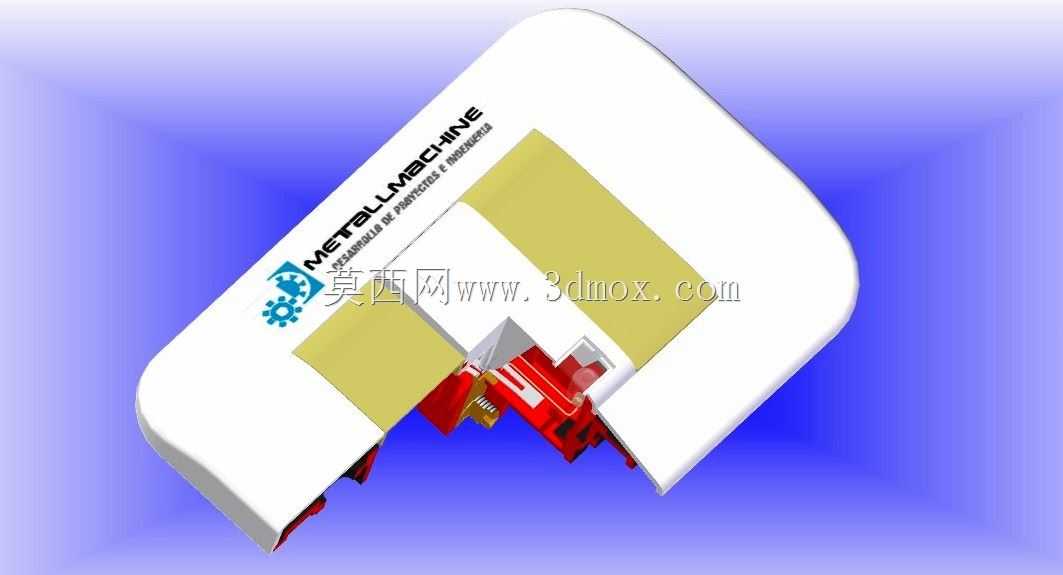

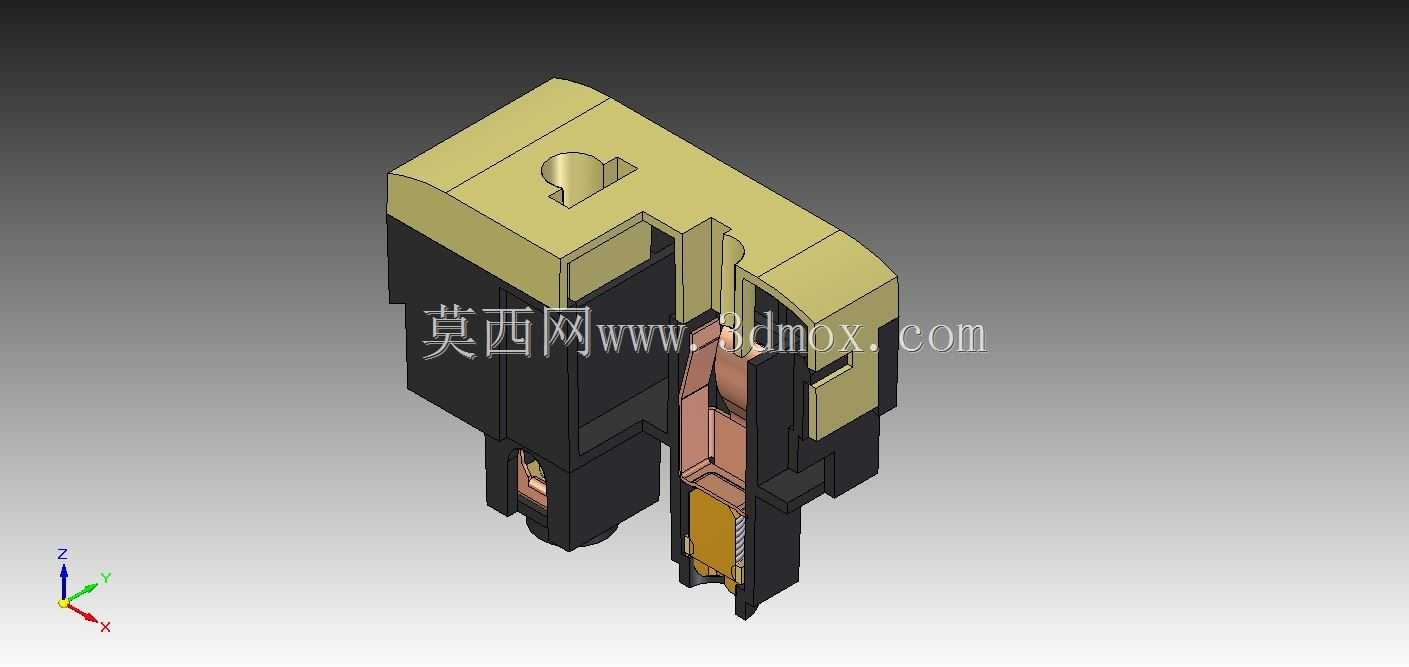

这款拐角式多工位电气开关，主要面向紧凑型工业配电场景、异形机柜内部布线需求以及定制化设备的转角位置接电控制场景设计，能够适配常规平直开关无法安装的L型安装空间，解决狭小转角区域的电路通断控制与外接取电需求，在小型自动化控制柜、模块化生产设备转角工位、异形集成式电气箱中都能发挥核心作用，无需额外调整机柜内部布局即可完成安装，大幅提升异形空间的电气布局利用率。从实际用途来看，该开关同时集成了多组独立的电路接电端口，既可以作为主回路的分断控制部件，也可以作为外接检测设备、临时辅助用电的取电接口，每组端口对应独立的内部导电触片结构，不同回路之间设置有绝缘隔离结构，避免多回路并行时出现爬电、串电问题，保障用电稳定性。产品的功能特性上，外壳采用圆角过渡的绝缘阻燃材质，边缘做了圆弧钝化处理，既能够避免安装维护时划伤操作人员，也能提升外壳的抗冲击性能，在设备运行产生小幅振动的工况下，不会出现外壳开裂、内部组件移位的问题；内部的导电接触件采用高弹性铜质材料，接触部位做了耐磨镀层处理，反复插拔通断过程中能保持稳定的接触压力，降低接触电阻，减少长期使用后的发热问题；底部设置有卡扣式安装结构，无需额外打孔即可卡在对应规格的安装卡槽内，同时预留了螺丝固定位，可根据实际安装场景选择固定方式，适配不同的安装基体。在设计思路上，这款开关打破了常规平直式开关的布局逻辑，采用L型拐角的整体构型，将三组接电端口沿拐角的两个边分布，充分利用转角处的闲置空间，整体外轮廓的拐角弧度与常规工业机柜的内转角弧度匹配，安装后与机柜内壁贴合度高，不会突出占用柜内的布线空间；内部的导电通路沿外壳走向做了弯折布局，在有限的空间内拉长了不同回路之间的爬电距离，满足低压配电的绝缘安全要求，同时将操作触发结构设置在开关的侧部，安装后操作人员无需探入机柜深处即可完成开关操作，提升日常维护的便捷性。从外形尺寸与安装边界来看，该开关整体为薄型L型结构，厚度控制在适配常规电气安装卡槽的尺寸范围内，两个边的长度根据接电端口的排布做了等比例分配，安装时仅需预留对应L型的平整安装面即可，周边无需预留过大的操作空间，接线端口的朝向沿两个边向外设置，接线时线缆可顺着机柜内壁的布线槽排布，不会出现线缆过度弯折的问题，适配常规线径的多股铜芯线缆接入，满足多数工业低压场景的载流需求。
