带加强筋双安装孔直角支撑固定座

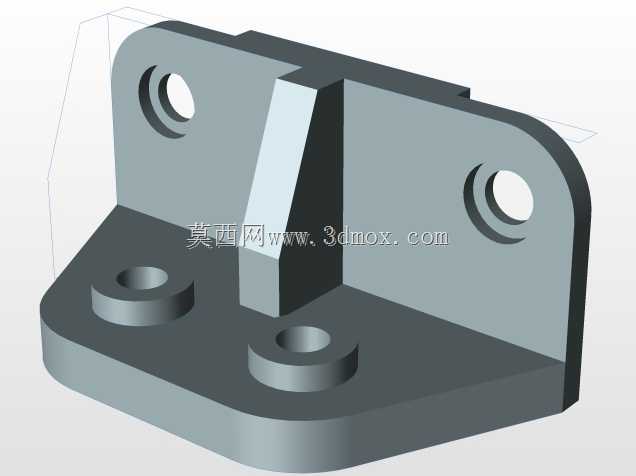

这款直角支撑固定座是工业装配领域常用的连接承载构件，主要应用在自动化生产线机架搭建、小型设备工位固定、工装夹具定位安装、输送线侧边附件挂载等场景中，可实现两个垂直安装面之间的刚性连接，为挂载部件提供稳定的支撑基础，避免连接部位受载后出现形变、偏移问题，保障设备运行过程中各组件的位置精度。从功能特性来看，该固定座采用一体化成型结构，底部为水平安装基面，开设四个沉头安装孔，可通过内六角螺栓将座体牢牢固定在设备台面、型材机架或安装基板上，沉孔设计能够让螺栓头完全没入座体表面，不会出现凸起干涉后续部件装配的问题；垂直立面设置两个带同轴凸台的安装孔，凸台结构可与待连接件的定位孔形成配合，提升连接定位精度，同时分散孔位周边的受力，避免长期受载后孔位出现开裂变形。座体在水平基面与垂直立面的连接转角处设置了三角形加强筋，筋板从转角位置分别延伸至水平基面中部与垂直立面中部，大幅提升了座体的抗弯折、抗扭转性能，即便承受较大的侧向载荷或垂直下压力，也能保持结构形态稳定，不会出现转角断裂的问题。设计过程中，所有棱边均做了倒角处理，既去除了机加工产生的毛刺锐边，避免装配作业时划伤操作人员，也能降低应力集中效应，提升零件的疲劳强度；整体外形轮廓规整，没有多余的异形结构，既便于采用常规铣削工艺完成加工，也能在安装时与周边型材、板材紧密贴合，不会出现装配间隙。安装边界方面，水平安装基面的孔位间距适配常规工业铝型材的槽口间距，无需额外加工转接板即可直接安装在标准型材机架上，垂直立面的孔位中心距适配多数小型传感器、气动元件、导轨挡块的安装尺寸，可直接完成对应部件的固定，整体安装占用空间紧凑，不会过多挤占设备内部的装配空间，能够在狭小的安装区域内完成可靠的支撑连接作业，适配各类中小型工业设备的装配需求。
