手动螺旋夹紧压合工装结构设计

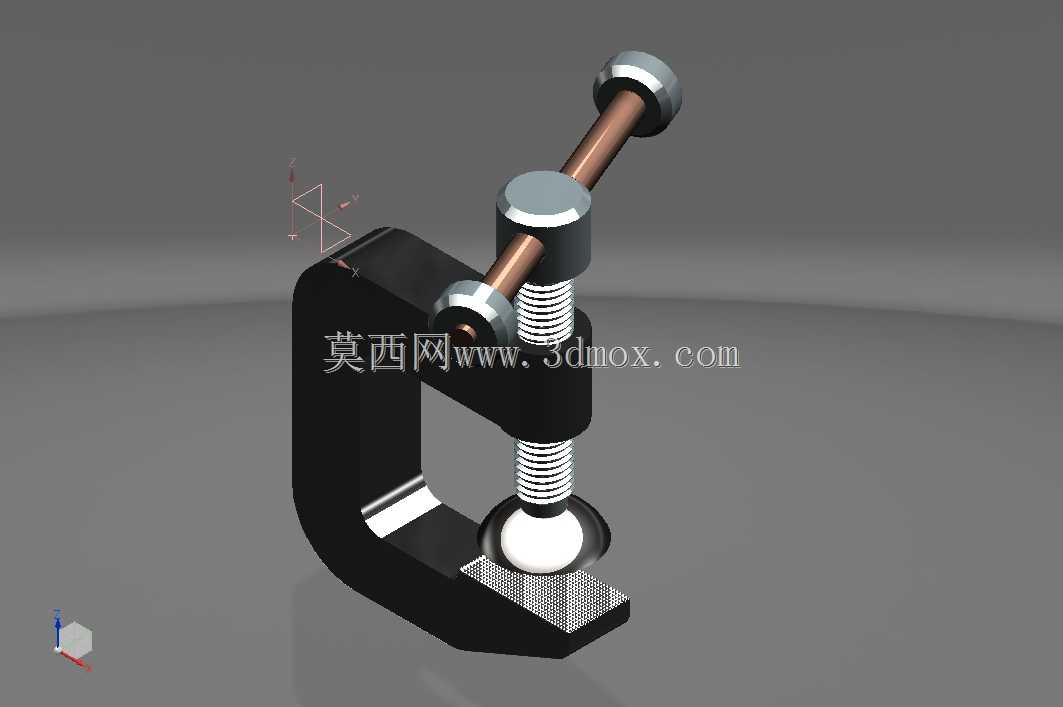

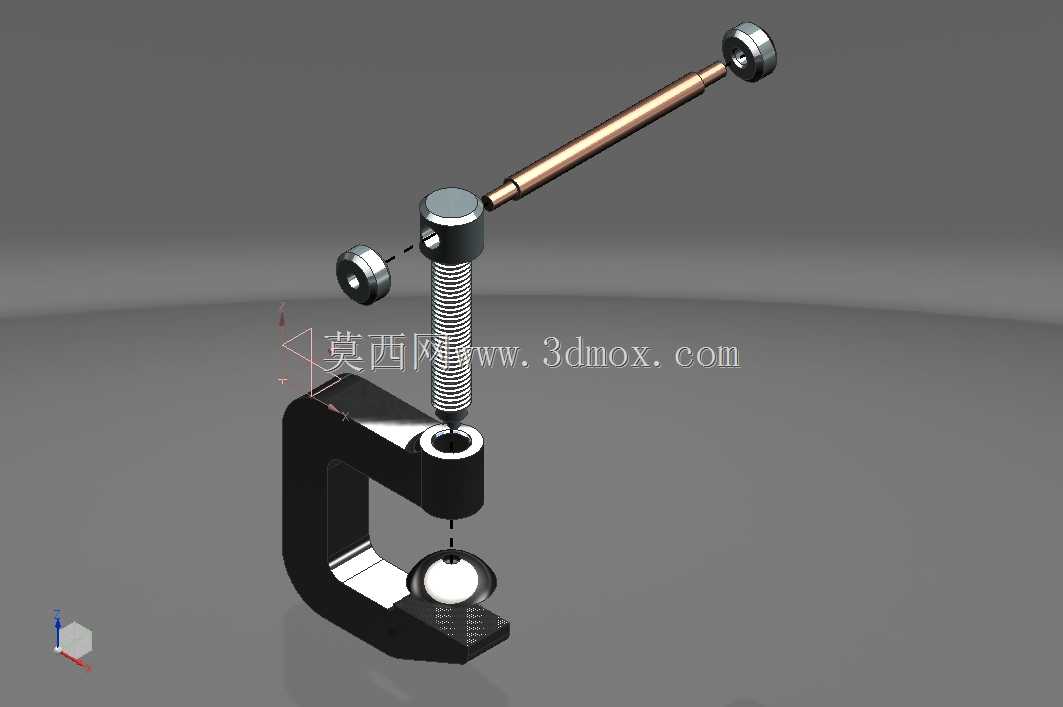

这款手动螺旋夹紧压合工装，主要面向小型零部件的压装、夹持固定作业场景，常见于五金加工小工位、电子元器件组装、饰品加工、小型机械维修等场景，能够在无动力气源、电源的作业环境下完成稳定的施压夹持作业，适配多类小尺寸工件的临时固定、轻量压装需求，尤其适合零散维修、小批量试产工位使用，无需外接动力即可独立完成作业，部署灵活不受场地管线限制。工装整体采用C型开式机架结构，开口区域作为核心作业空间，C型架的底座作为承载基准面，可平稳放置在工作台面上，机架整体采用一体式刚性结构设计，能够承受螺旋施压过程中的反向作用力，避免施压时机架出现形变偏移，保障压合过程的对位精度。核心施压单元采用梯形螺旋传动结构，竖直布置的螺杆配合机架顶部的导向螺母，将手轮的旋转运动转化为压头的竖直直线运动，螺杆顶端设置横向加长操作杆，能够通过力臂放大作用降低操作力度，操作人员仅需施加较小的转动力即可在压头端获得足够的压紧力，压头端部采用球面活动结构，可自适应贴合被压工件表面，避免硬接触造成工件表面压痕，同时补偿小角度的对位偏差，保障施压过程受力均匀。侧向延伸的细长杆结构为辅助定位组件，可搭配小型磁吸压头或者定位顶针，针对异形工件提供侧向辅助支撑或者预定位，避免压装过程中工件出现侧滑偏移，提升作业过程的稳定性。工装的安装边界以C型底座为基准，整体占用工作台面空间较小，无需额外的固定螺栓即可稳定放置，也可根据作业需求通过底座预留的安装孔将工装锁紧在工作台面上，应对更大压力的作业场景。设计过程中重点考量了手动操作的人机工程特性，操作杆的布置高度适配操作人员站立或者坐姿作业的操作范围，螺杆行程覆盖常规小型工件的厚度区间，无需频繁调整初始位置即可快速适配不同尺寸的工件，C型开口的深度与高度经过合理配比，既保障了足够的工件放置空间，又控制了机架整体的外廓尺寸，兼顾了作业便利性与结构紧凑性。压头与底座承载面的同轴度经过结构设计优化，螺杆的导向段长度足够，避免下压过程中出现压头偏摆，保障压合力始终垂直于工件承载面，不会出现侧向分力导致工件移位。整体结构无复杂的传动组件，日常维护仅需定期在螺旋副位置涂抹润滑脂即可长期顺畅使用，故障率极低，适合作为工位级的通用辅助工装配备。
