机械加工用叶钻定位夹紧工装夹具

叶钻夹具是钻削加工工序中用于叶钻类零件定位装夹的专用工装，主要应用于机械制造车间的钻床加工工位，适配小批量多批次的叶钻零件精密加工场景，能够在钻削作业时为工件提供稳定的定位基准与可靠的夹紧约束，避免加工过程中工件出现位移、振动导致的孔位偏差、加工面粗糙度不达标等问题，有效提升叶钻类零件的加工精度与生产效率。

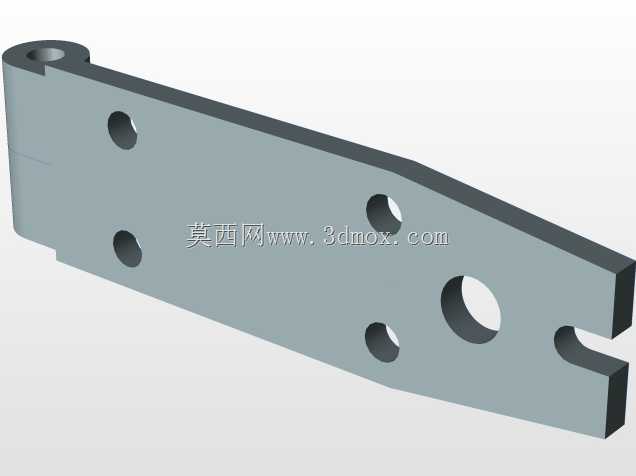

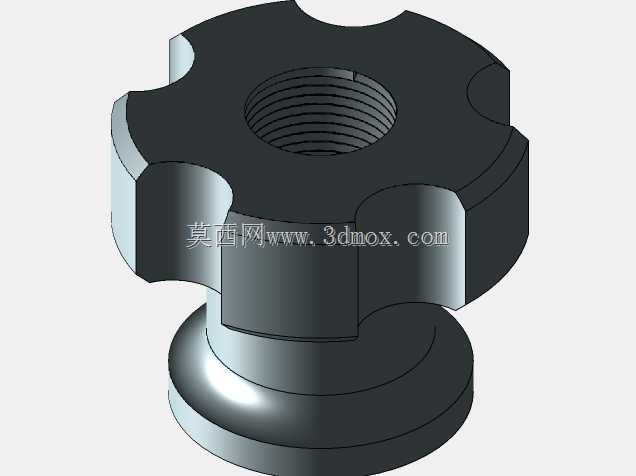

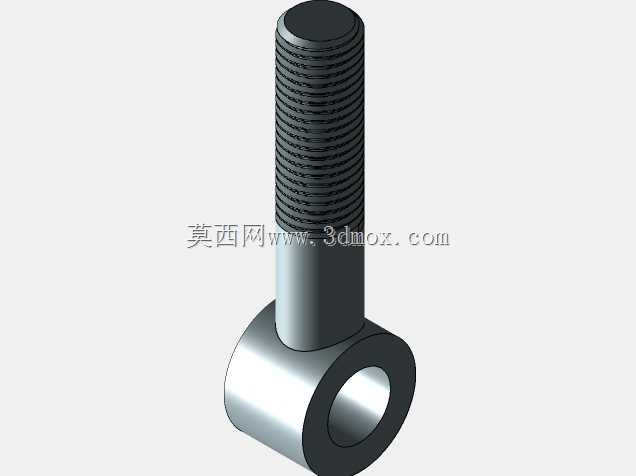

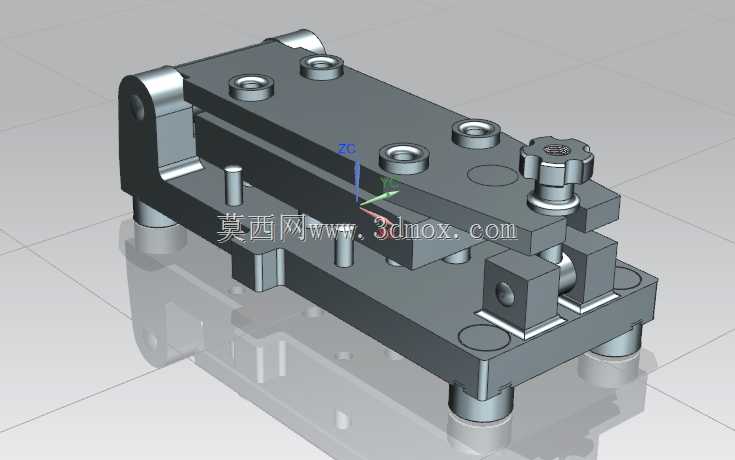

该夹具采用模块化叠层式结构设计，整体以高强度合金结构钢为主体加工材质，底座设置有四个带定位凸台的支撑柱，可直接适配机床工作台的标准T型槽安装间距，无需额外制作过渡连接板即可完成快速装夹固定，安装边界规整，不会与机床主轴、进给导轨产生运动干涉。夹具的定位单元采用一面两销的经典定位原理，底座上的固定定位销与可调支撑钉配合，能够精准匹配叶钻零件的基准面与工艺孔，定位重复精度可控制在0.02mm以内，完全满足钻削工序的公差要求。夹紧单元采用螺旋压紧与压板联动的结构形式，顶部的星形旋钮可手动操作实现快速夹紧与松脱，无需额外借助扳手等工具，操作便捷省力，压板的压紧点正对工件的刚性支撑区域，不会导致薄壁类叶钻零件产生装夹变形。

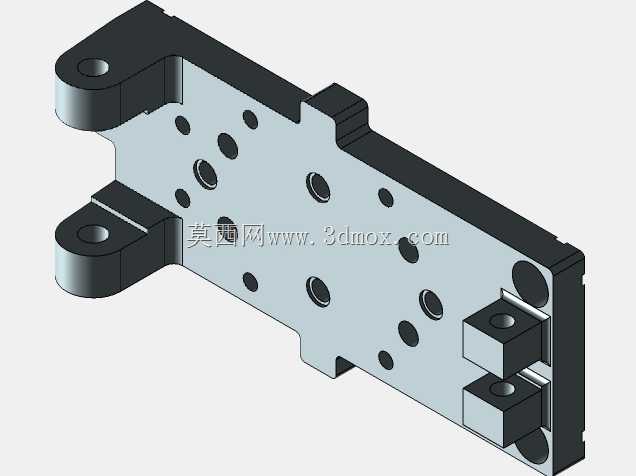

夹具的侧部设置有铰链式开合结构，可在工件装卸时翻开上压板组件，留出足够的操作空间，方便操作人员快速取放工件，合模后通过侧边的定位块实现上下模的精准对位，保证每次装夹的位置一致性。整套夹具的各运动部件均做了耐磨处理，定位销与支撑钉采用可更换设计，长期使用磨损后可快速替换备件，无需整体报废，有效降低了工装的维护成本。在实际生产应用中，该夹具可适配多种尺寸规格的叶钻类零件加工，通过调整可调支撑钉的高度与压板的安装位置，即可快速切换装夹规格，无需重新制作整套工装，具备较强的工艺通用性，能够帮助生产车间压缩工装准备周期，降低工装投入成本，同时稳定保障零件的加工质量一致性，减少装夹找正的辅助时间，提升单台机床的有效作业时长。
