摩托车链条清洗润滑接液导槽结构

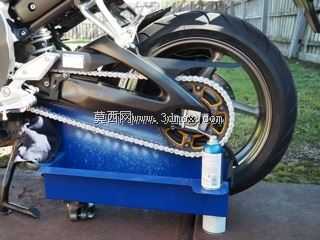

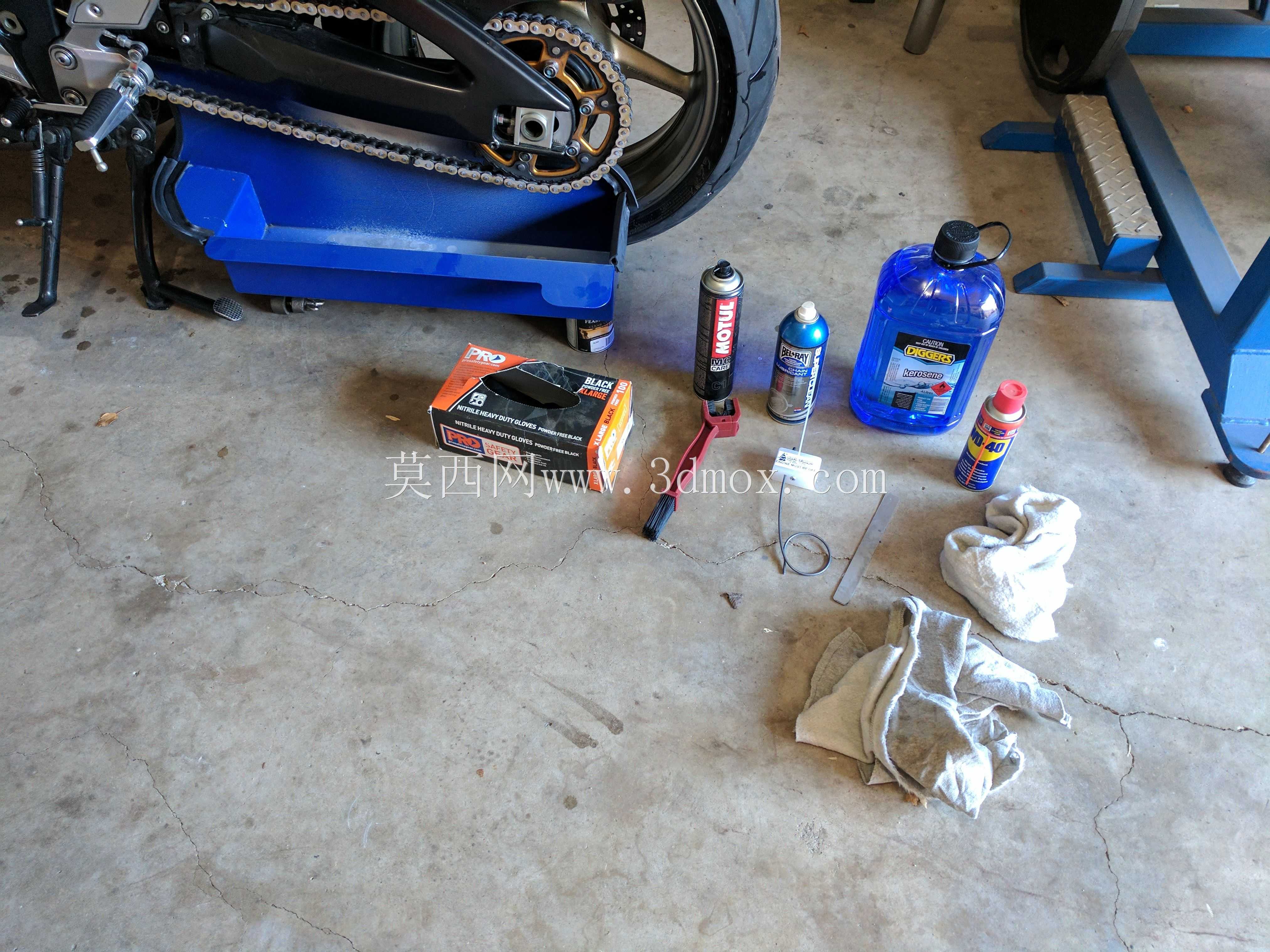

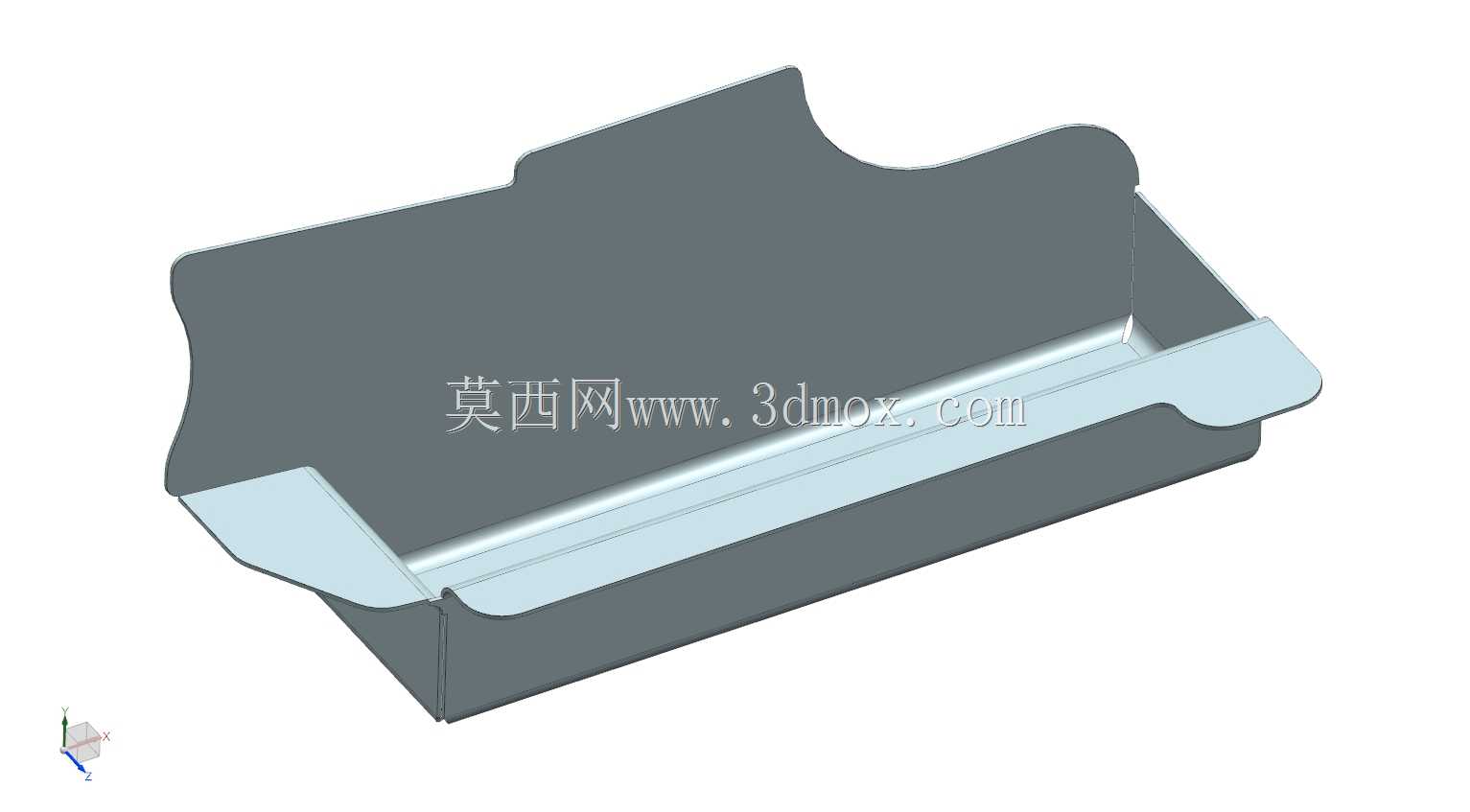

该结构主要应用于大排量跨骑摩托车的日常维保作业场景，针对传统链条清洗润滑过程中，清洁液、润滑油随意滴落污染车身、轮毂、地面，甚至渗入后轮胎与刹车结构引发安全隐患的痛点设计，是摩托车链条维保作业的专用接液导流部件。在实际使用场景中，该部件可直接卡装在摩托车后摇臂对应位置，位于链条下方与后轮胎之间的安装间隙内，无需对车身原有结构做打孔、改装等破坏性调整，适配对应车型的安装边界，整体槽体深度与宽度完全覆盖链条运转时的液滴滴落范围，能够完整承接链条清洗时冲刷下来的油污杂质、残留清洁液，以及润滑作业时滴落的多余链条润滑油，避免液体飞溅到后轮胎胎面导致轮胎抓地力下降，也能防止油污渗入后轮刹车卡钳、刹车盘结构影响制动性能，同时减少维保作业时的地面污染，降低作业后的清洁工作量。从功能特性来看，槽体两侧设计有向上延伸的挡边结构，其中靠近后轮胎一侧的挡边高度更高，形成完整的防溢背板，能够阻挡维保过程中被链条运转带起的液滴甩向轮胎方向，槽体两端的导流翻边做了圆弧过渡处理，既可以在作业时引导液体向槽体中部汇集，也能在作业完成后方便将槽内收集的废油、废液集中倾倒至指定回收容器内，避免二次泼洒。在设计思路上，该结构充分结合了对应车型后摇臂、链条、后轮的相对位置关系，槽体的外形轮廓完全避让开链条运转的活动路径、后减震的活动行程以及后轮的转动边界，安装后不会与车辆运转部件产生干涉，槽体边缘做了卷边钝化处理，避免安装和使用过程中划伤手部或者刮伤车身漆面，整体壁厚均匀，既保证了槽体承接液体时的结构强度，不会因为盛装废液产生形变，也控制了整体重量，不会给车辆额外增加过多负载。日常维保作业时，只需将该槽体卡入对应安装位置，即可开展链条喷洗、刷涂润滑脂等操作，作业完成后取出倾倒废液、清洁槽体即可反复使用，大幅提升摩托车链条维保作业的便捷性与安全性，也能减少油污对车辆部件的腐蚀，延长相关部件的使用寿命。
