复古辐条式货运车辆车轮三维设计

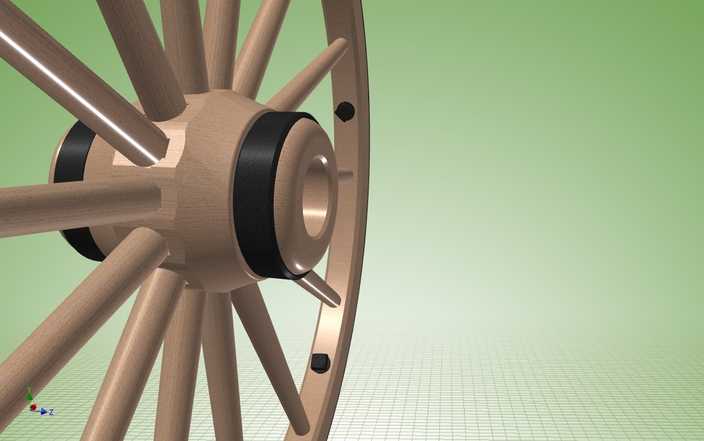

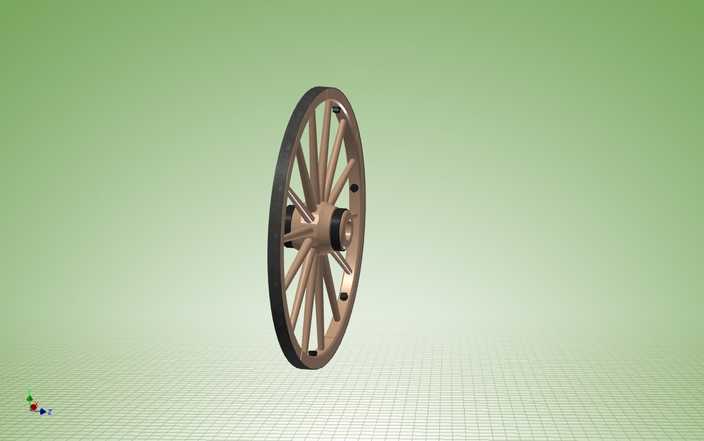

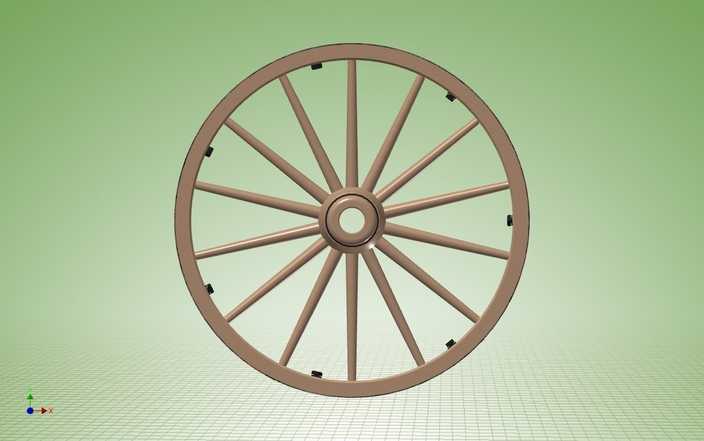

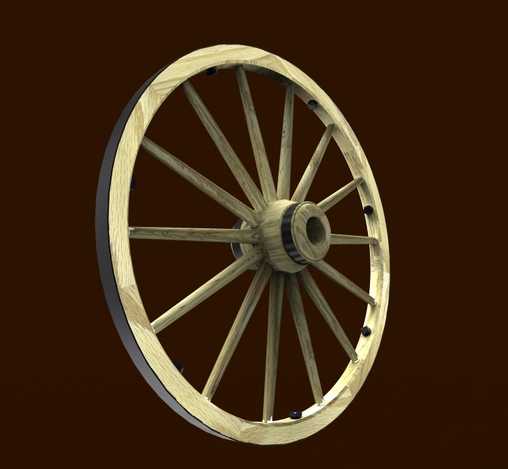

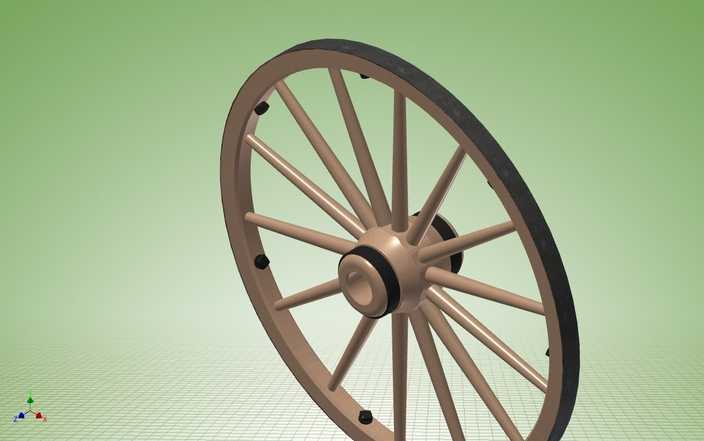

本作品为复古辐条式货运车辆车轮的三维建模设计，整体建模过程遵循机械结构合理性优先的原则，先以基准轴为核心定位车轮中心的轮毂装配位，依次完成轮毂主体、轴套限位结构、辐条安装槽位的基础特征搭建。建模时针对每一根辐条采用阵列特征完成排布，保证16根辐条的角度公差控制在合理范围内，辐条与轮辋的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷，同时还原了老式货运车轮辐条从轮毂向轮辋逐渐收窄的截面变化，让结构形态更符合真实构件的力学设计逻辑。轮辋部分采用双层结构设计，内层为木质轮辋基体，外层嵌套橡胶轮缘结构，建模时分别对两层结构做了贴合面的公差匹配，保证装配关系无干涉，轮辋上的固定铆钉采用圆周阵列完成排布，每个铆钉的沉头结构都做了细节还原，与辐条端部的固定位精准对齐。材质渲染阶段，轮毂与辐条部分赋予做旧木质材质，调整纹理方向顺着构件的受力走向，添加轻微的使用磨损痕迹提升真实感；外层橡胶轮缘赋予哑光黑色橡胶材质，调整粗糙度参数还原橡胶的磨砂质感，金属铆钉部分赋予暗调金属材质，添加轻微氧化效果匹配复古风格。场景搭建采用浅绿渐变背景搭配网格地面，添加三点布光系统，主光从侧上方打亮车轮主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒轮辋边缘提升立体感，最终渲染效果清晰展现车轮的整体结构与各部件的装配关系。设计思路上参考了早期货运马车车轮的结构特征，结合货运车辆的承重需求调整了辐条的粗细比例与轮辋的厚度参数，在还原复古外观的同时保证结构设计符合机械承重逻辑，所有特征均采用参数化建模方式搭建，后续可根据不同车型的尺寸需求快速调整轮径、辐条数量、轮辋宽度等参数，适配不同的复古货运车辆建模场景。
