奥迪Quattro传动连接轮毂结构设计

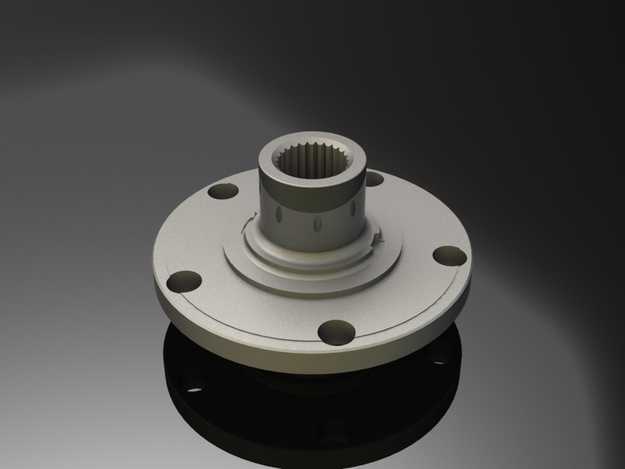

本作品为奥迪Quattro车型配套的传动连接轮毂三维建模成果，建模过程依托主流三维CAD软件完成全参数化构建，严格遵循5×112的孔位标准规格，完整还原轮毂与传动轴的花键啮合结构细节。建模阶段首先以回转体基础特征搭建轮毂主体轮廓，精准绘制中心花键的齿形参数，保证内花键与传动轴外花键的配合公差符合汽车传动系统的装配要求，随后通过阵列特征完成五个安装孔的均匀排布，每个安装孔的孔径、孔位相对中心的分度圆直径都严格匹配实车装配尺寸，确保后期装配时能够与制动盘、转向节等周边部件精准对位。材质渲染阶段针对轮毂的金属材质特性，为主体赋予哑光银灰色金属漆材质，调整材质的粗糙度、金属度参数模拟铸钢件经机加工后的表面质感，中心轴套区域添加轻微的倒角细节与表面磨削纹理，还原真实零件的加工痕迹，安装孔边缘做了微小的沉台处理，还原螺栓安装时的贴合面结构，底部搭配黑色哑光展示底座，通过三点布光的渲染方案突出轮毂的结构层次，让法兰盘的阶梯结构、轴套的层级轮廓都清晰呈现。结构设计上重点还原了轮毂作为传动承载部件的力学结构，法兰盘的厚度、轴套的延伸长度都参考原厂部件的受力需求设计，花键部分的齿高、齿距参数经过反复校验，保证扭矩传递过程中的结构强度，法兰盘与轴套的过渡区域做了圆弧过渡处理，避免应力集中问题，整体模型的所有特征都保留完整建模历史，可根据不同车型的参数需求快速调整孔距、花键规格、法兰直径等尺寸，适配不同的改装或设计验证场景。建模过程中对零件的每一处配合面都做了公差预留设计，既保证三维模型的外观还原度，也兼顾了模型用于工程验证、3D打印样件的实用性，渲染输出的效果图能够清晰展示零件的外观形态与结构特征，可用于产品展示、结构教学、改装方案演示等多种场景。
