双螺栓紧固式环形管道抱箍结构设计

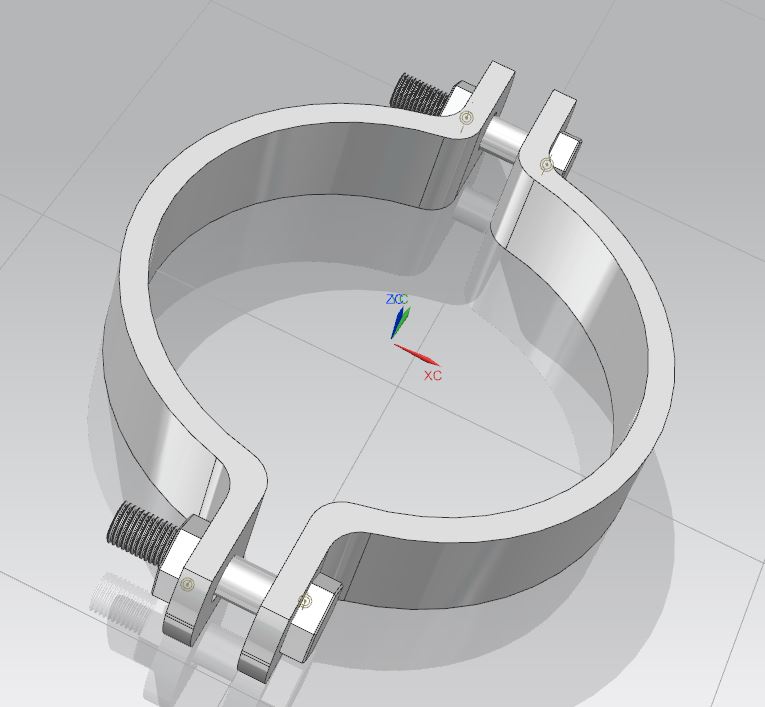

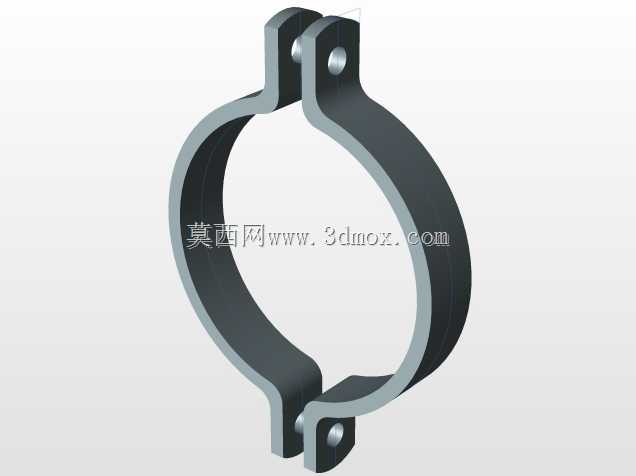

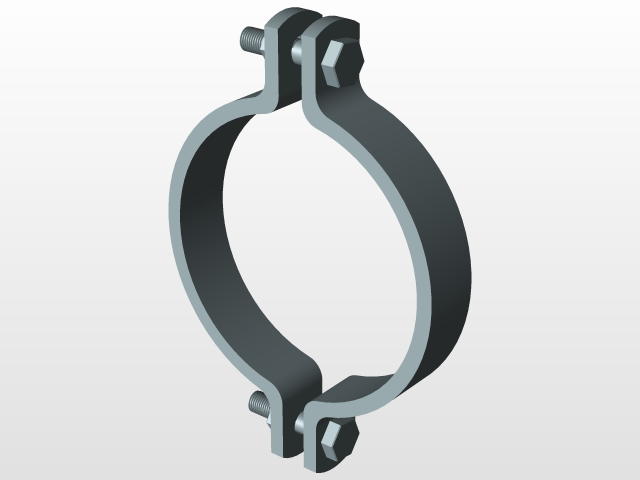

这类环形抱箍管夹在流体输送管路布设、小型设备管线固定场景中应用极广，不管是车间压缩空气管路沿墙排布、液压站外接油管的近距离固定，还是小型内燃机周边冷却水管、燃油管的限位，都能见到这类结构的身影。它的核心作用是通过环抱式夹紧力将圆形管件牢牢固定在预设安装位，避免管路受流体脉动、设备运行振动影响出现移位、接头松脱甚至管路磨损泄漏的问题，相比单侧卡扣式固定件，双螺栓结构的夹紧力调节范围更大，适配的管径公差宽容度更高。从结构设计逻辑来看，整体采用半开式环形主体搭配两侧对称的螺栓铰接结构，环形主体的内侧弧度与待固定管件的外圆弧度完全匹配，安装时可以完全贴合管件外壁，不会出现局部应力集中压伤薄壁管件的问题；两侧的铰接销轴让抱箍可以在一定角度内开合，穿管安装时不需要将整段管路串入抱箍，只需要掰开抱箍卡到管件对应位置再拧动螺栓即可，现场安装效率比闭合式卡环高不少。螺栓采用标准外六角螺纹结构，配套的螺母卡位做了限位凸台，拧动螺栓时螺母不会跟转，现场用普通开口扳手就能完成紧固操作，不需要额外工具固定螺母，适配绝大多数工程现场的安装条件。安装边界方面，这类抱箍的环形内径对应适配的标准管径，安装时需要预留出两侧螺栓的操作空间，螺栓伸出螺母的长度控制在2-3个螺距即可，避免过长的螺杆干涉周边其他管线或设备部件；抱箍背部可以根据安装需求选配焊接固定座或者螺栓穿孔座，既可以直接焊接在设备机架、墙面预埋钢板上，也可以通过螺栓固定在预制的安装支架上，固定方式灵活。设计时特意将环形主体的边缘做了小圆角钝化处理，避免安装过程中锐边划伤安装人员，也防止长期使用过程中锐边割伤管件外壁的防护层；两侧的夹紧力可以通过螺栓的拧紧力矩精准控制，针对薄壁塑料管路、橡胶软管可以适当降低拧紧力矩，针对金属硬管则可以加大力矩获得更高的夹紧力，不会出现夹不紧或者夹坏管路的问题。在管路排布密集的设备内部，这类对称结构的抱箍不会产生额外的偏载力，长期受振动影响也不会出现单侧松动的情况，可靠性比单侧紧固的管夹高很多，适合用在振动幅度较大的工程机械、移动设备的管路固定场景中。
