带红色操作手柄的旋钮式主电池开关

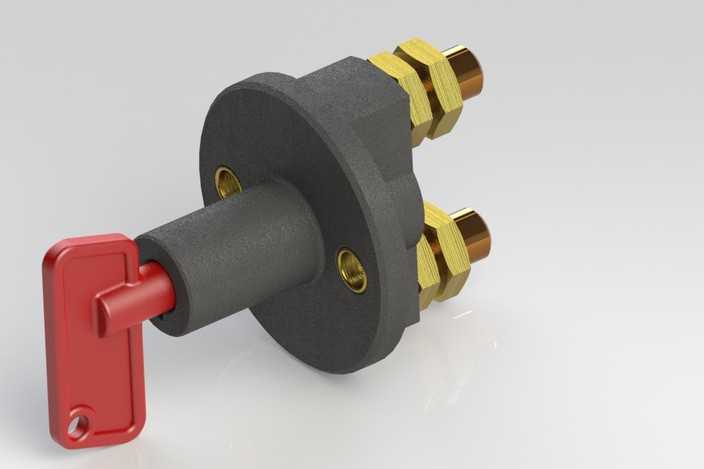

本作品为旋钮式主电池开关的三维建模设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械零件设计规范，对开关的各个组成部件进行独立建模后完成整体装配，确保各部件的装配公差符合实际生产的配合要求。模型主体分为绝缘基座、接线端子、操作阀芯、红色操作手柄四个核心部分，其中绝缘基座采用圆盘式法兰安装结构，基座上预留两个对称的安装孔位，可通过螺栓完成开关在设备上的固定安装，基座侧面延伸出两组同轴的接线柱结构，接线柱采用铜质导电材质设计，外部配套六角锁紧螺母，可实现大平方线缆的牢固压接，满足大电流通断的使用需求。操作阀芯贯穿绝缘基座中心，一端连接内部的通断接触结构，另一端外露用于安装操作手柄，红色操作手柄采用带挂孔的扁平式设计，表面做圆角过渡处理，既可以通过手柄旋转实现开关的通断操作，挂孔也可搭配锁具实现断电后的上锁防护，避免误操作带来的安全隐患。材质渲染阶段，绝缘基座部分采用哑光黑色工程塑料材质，调整材质粗糙度参数还原塑料件的磨砂质感，接线端子与锁紧螺母部分采用黄铜金属材质，添加轻微的金属反射效果还原铜件的金属光泽，操作手柄采用亮红色酚醛树脂材质，适当提高材质的色彩饱和度，让手柄部分具备更高的辨识度，起到安全警示的作用。设计过程中充分考虑该类开关的实际使用场景，整体结构紧凑，安装方式便捷，操作力矩设置合理，既可以应用在车辆、工程机械的电源总开关场景，也可适配储能设备、工业设备的主电源通断需求，建模过程中对所有的棱角位置都做了合理的圆角处理，避免尖锐棱角带来的装配划伤问题，各部件的尺寸比例参考同类型量产产品进行1:1还原，可直接用于产品结构验证、装配模拟以及宣传渲染图制作使用。
