紧凑型单轮起重牵引滑轮结构设计

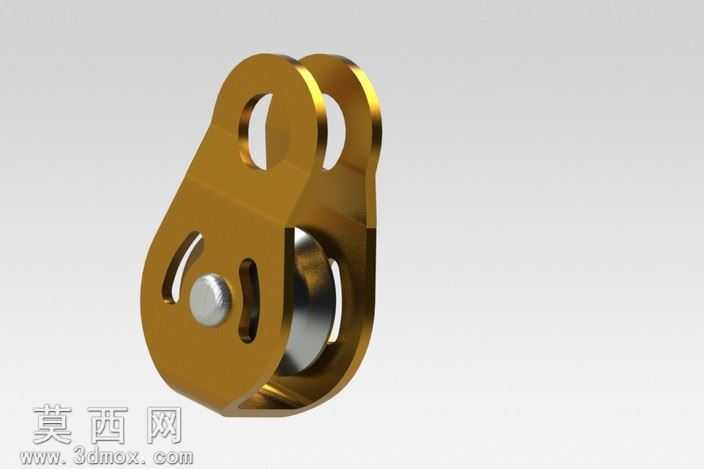

本作品为紧凑型起重牵引滑轮的三维参数化模型，采用SolidWorks完成全参数化建模与装配设计，整体建模过程遵循机械设计的公差配合规范，所有零件均完成可制造性结构校验，可直接导出工程图用于生产加工参考。模型整体采用对称式夹板结构设计，两侧夹板采用一体化成型的挂耳结构，设置两个不同规格的悬挂连接孔，可适配不同直径的卸扣、吊环等连接配件，满足多场景吊装牵引的安装需求。夹板中部开设对称的减重槽结构，在保证整体结构强度、抗形变能力的前提下，有效降低了滑轮整体的自重，提升了便携性与安装适配性。滑轮的轮体部分采用金属材质设计，内置转动销轴结构，销轴与夹板之间采用过盈配合定位，轮体与销轴之间预留合理转动间隙，保证轮体转动顺滑无卡滞，可有效降低绳索牵引过程中的摩擦阻力，减少绳索磨损。渲染阶段针对不同部件赋予差异化材质：两侧夹板采用阳极氧化金色金属材质，模拟高强度铝合金硬质氧化后的表面质感，调整材质的粗糙度与金属度参数，还原金属表面细腻的磨砂反光效果；轮体与中心销轴采用抛光不锈钢材质，设置较高的反射率与较低的粗糙度，呈现光亮金属的镜面反光效果，通过渲染环境光的调整，突出不同部件的材质差异与结构层次感。设计过程中重点优化了整体结构的紧凑性，将传统滑轮的外置护板结构整合为一体化夹板，缩减了整体的厚度尺寸与横向占用空间，同时对夹板的边缘做圆角过渡处理，避免尖锐棱角划伤绳索或操作人员，所有受力部位均做加厚处理，通过有限元受力分析校验，保证额定载荷下的结构强度安全系数符合起重五金件的设计标准。模型完成了全装配干涉检查，所有活动部件的运动行程均无干涉，可直接用于运动仿真模拟，验证滑轮在不同牵引角度下的工作状态，也可作为小型起重设备、户外救援装备、牵引机具的配套部件进行集成设计参考。
