VRF-3V型优先级流量分配器结构设计

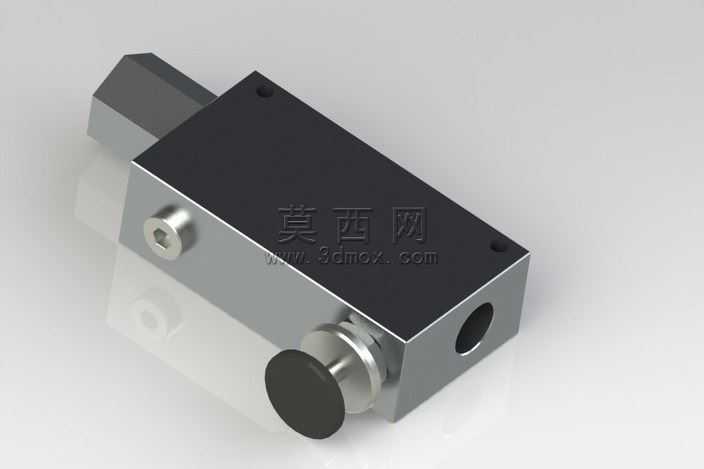

本作品为VRF-3V型优先级流量分配器的三维建模设计，采用SolidWorks完成全参数化建模与装配验证，建模过程严格遵循液压元件的工程设计规范，对阀体、调节端盖、紧固螺钉、油口接口、密封配合面等所有零部件进行1:1等比例还原，确保各部件的装配公差符合液压元件的加工精度要求。建模阶段首先完成主体阀块的基体绘制，采用拉伸、切除特征构建阀块的长方体基体，精准定位各油口的开孔位置与通径尺寸，对阀块表面的安装孔位做沉头孔特征处理，匹配内六角紧固螺钉的装配尺寸，保证螺钉装配后端面与阀块表面齐平无凸起。针对调节端的旋钮结构，采用旋转凸台特征构建黑色防滑旋钮的柱体结构，表面做哑光质感的材质处理，旋钮与阀杆的配合段做同轴度约束，还原实际产品的调节操作结构；侧端的油口接口做内螺纹特征绘制，还原管路连接的接口结构，保证与外接液压管路的匹配性。材质渲染阶段，主体阀块采用磨砂金属银材质模拟铝合金阳极氧化的表面质感，顶部盖板采用哑光黑硬质氧化材质，调节旋钮采用黑色防滑橡胶材质，紧固螺钉采用镀锌亮面金属材质，不同部件的材质区分清晰，通过环境光遮蔽、漫反射参数调整，渲染出的效果图真实还原工业产品的实物质感，各部件的棱边做微小倒角处理，避免锐边结构，符合液压元件的加工工艺要求。结构设计上，该流量分配器采用块式集成结构，将优先级流量控制的阀芯、流道全部集成在方形阀块内部，减少外接管路的连接点，降低泄漏风险，整体结构紧凑，安装固定方便，可直接通过阀块上的安装孔固定在液压站的安装面板上。建模过程中对内部流道做了简化示意处理，重点还原外部装配结构与安装尺寸，可直接用于液压系统的装配干涉检查、安装布局模拟，也可作为液压元件教学的演示模型，帮助理解优先级流量分配阀的外部结构与工作原理，所有特征均保留建模参数，可根据实际使用需求调整通径、安装尺寸等参数，适配不同流量规格的液压系统使用场景。
