卧式斯特林动力装置结构设计

这款卧式斯特林动力装置属于外燃式热力转换机械，可广泛应用于科教演示场景、小型余热回收利用场景以及低功率分布式动力供给场景，在中小学物理科普课堂、高校工程热物理实验教学中，能够直观展示外燃机的热力循环原理，帮助学习者理解工质受热膨胀、遇冷收缩的能量转换逻辑，也可作为小型温差发电项目的核心动力端，适配低功耗传感设备的户外供电需求，在工业余热余压利用的小型试验场景中，也能通过该结构验证低品位热能的动力转换效率。

从实际用途来看，该装置通过封闭腔体内的工质循环完成热能到机械能的转换，无需依赖燃油爆燃做功，运行过程振动小、噪音低，只要存在稳定的温差热源即可持续输出旋转动力，既可以作为教学演示教具直观展示斯特林循环的四个工作过程，也可搭配小型发电模块制作成温差发电演示单元，还能作为创意机械摆件展示精密机械传动的美感。

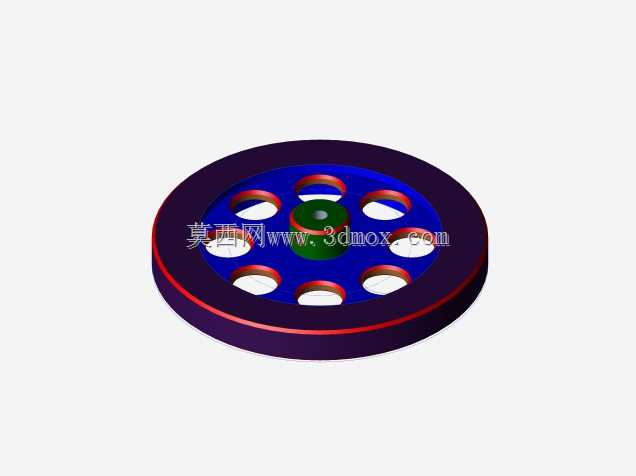

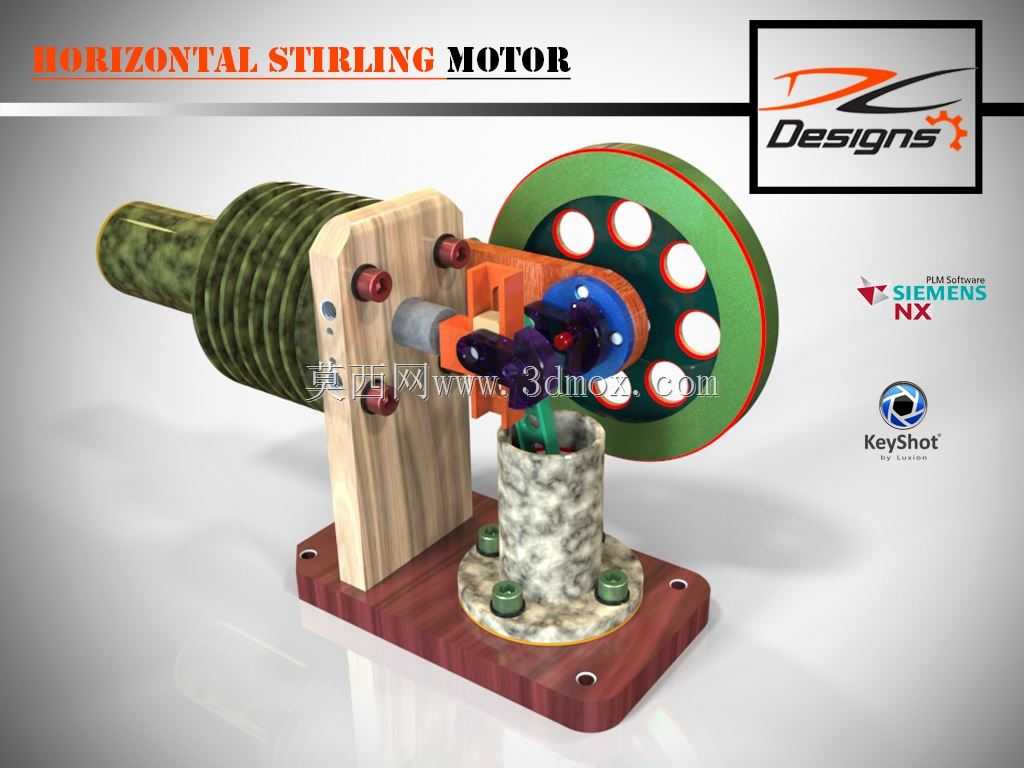

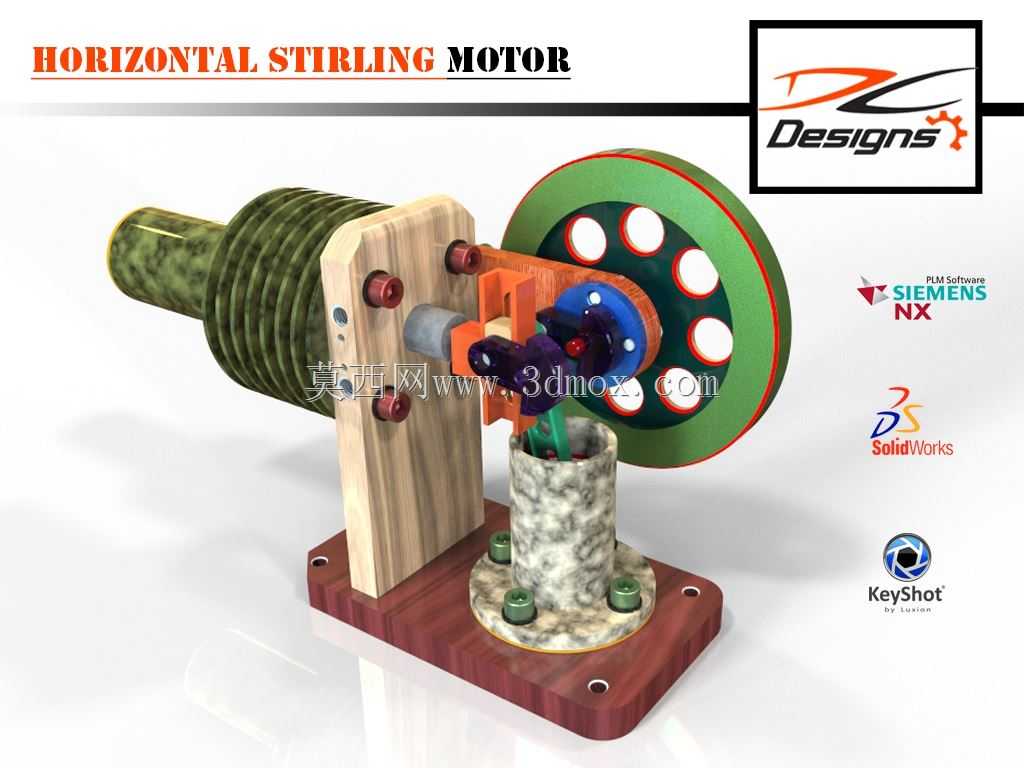

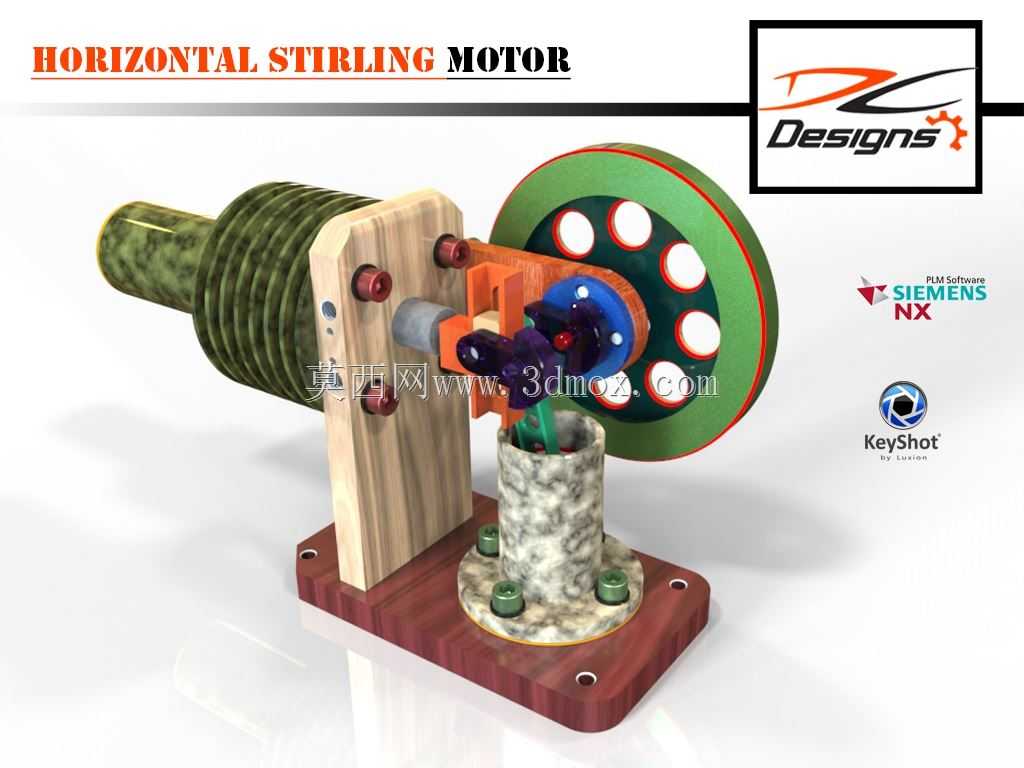

产品功能特性上，采用卧式布局结构，将换热端、动力缸、传动飞轮沿水平轴向排布，有效降低了整机的重心高度，运行时稳定性更强；动力输出端搭配大直径带减重孔的飞轮结构，能够储存旋转惯性，抵消动力冲程的脉动冲击，让动力输出更加平顺；冷热端采用分层隔离设计，加热端采用带散热鳍片的换热结构，能够快速吸收热源热量提升工质温度，冷端搭配独立的冷却腔体，保障冷热端维持稳定温差，提升能量转换效率；传动部分采用曲柄连杆结构，将动力活塞的直线往复运动精准转换为飞轮的旋转运动，各运动副之间预留了合理的配合间隙，降低运行摩擦阻力。

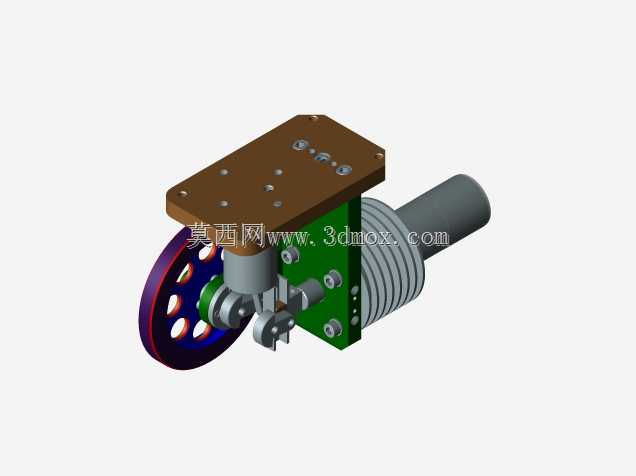

设计思路上，整体采用模块化分层设计，底部采用带安装孔的板式基座，可通过螺栓将整机固定在演示台架或实验平台上；支撑结构采用立式支架分隔冷热端与传动组件，既保证各部件的装配同轴度，也能减少冷热端的热量传递，避免冷端温度过快升高影响循环效率；各连接部位采用标准紧固件装配，方便后期拆解维护与部件更换，外观上对不同功能部件采用差异化的材质表现，既区分功能区域，也提升了整体的视觉层次感。

外形尺寸与安装边界方面，整机沿动力输出轴向的长度适配常规实验台的摆放空间，横向宽度控制在单臂可操作范围内，底部基座的安装孔位采用对称排布，安装时只需保障基座与安装面贴合平整，预留出飞轮侧的旋转安全空间与加热端的热源放置空间即可，整机高度较低，无需额外加高支撑结构，适配桌面级的演示与实验操作需求，运动部件的外围无突兀外凸结构，运行时不会与周边实验器材产生干涉。
