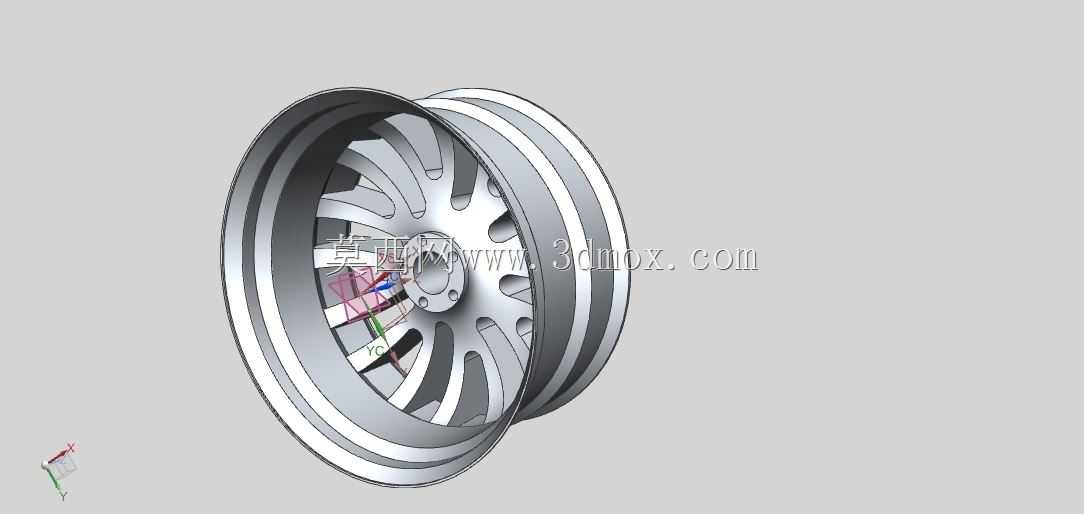

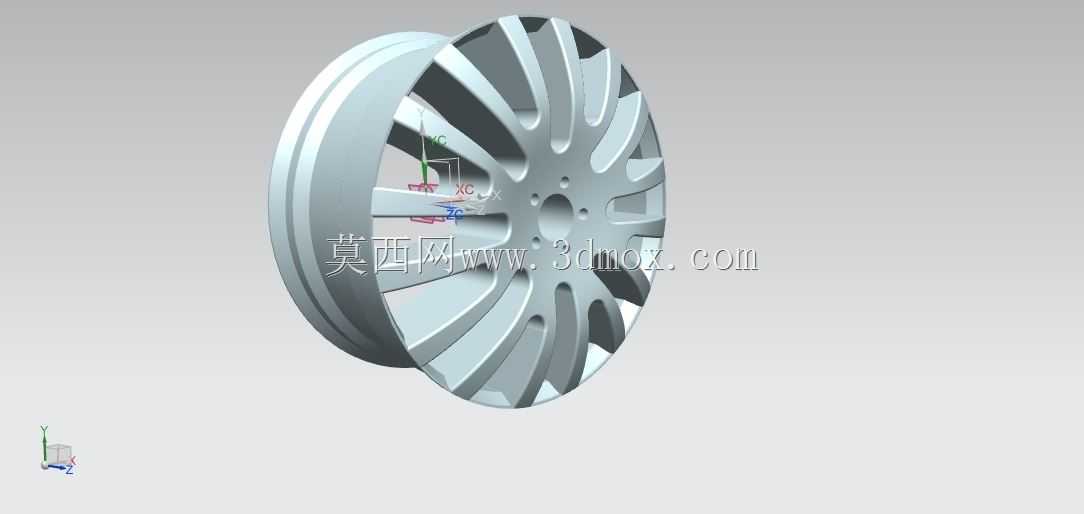

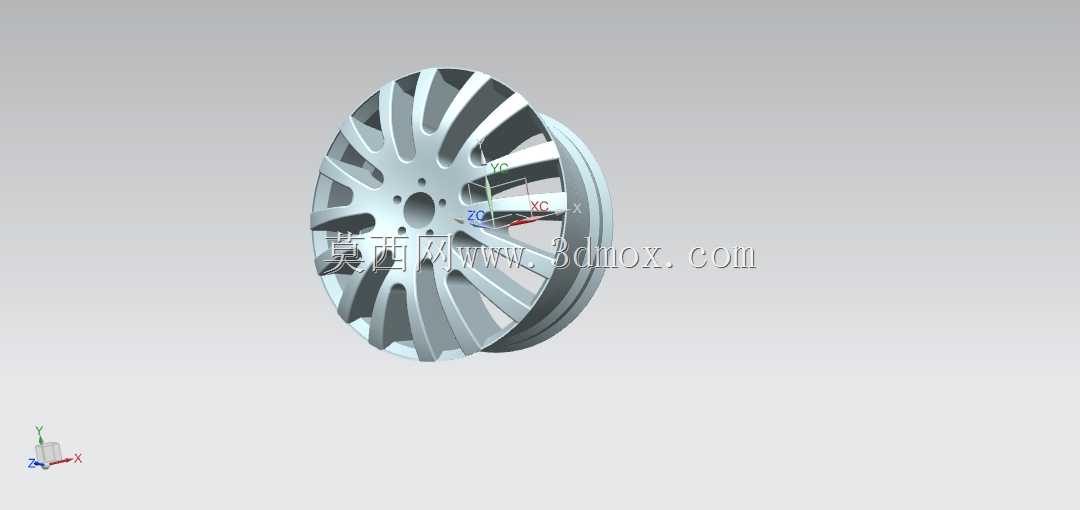

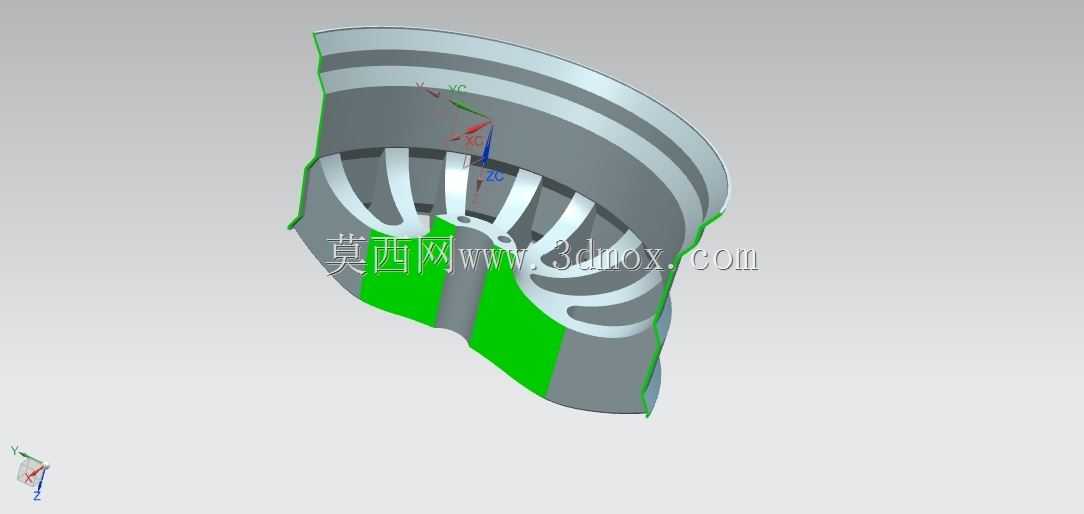

多辐条乘用车轮毂结构设计方案

这款轮毂的设计首先围绕乘用车行驶的核心需求展开，轮辋部分采用等厚滚压成型的适配结构，可匹配常规民用轿车的真空轮胎规格，安装面预留的螺栓孔位严格按照主流家用车的节圆直径标准排布，中心定位孔的公差带控制在过渡配合区间，能保证装车后与半轴法兰的同轴度，避免高速行驶时出现径向跳动引发的车身抖动。从结构受力角度看，多辐条的布局并非单纯追求外观效果，每根辐条的截面从安装盘位置向轮辋方向做渐变收窄设计，靠近中心的部位厚度更大，可传递半轴输出的扭矩，同时承受车辆过弯时的侧向载荷、经过颠簸路面时的垂直冲击，辐条之间的镂空区域在保证结构强度的前提下，尽可能降低了整体重量，减少非簧载质量，提升悬挂系统的响应速度。在实际应用场景中，这类轮毂适配多数紧凑型、中型家用乘用车，日常城市通勤、高速巡航工况下都能满足使用要求，辐条表面的曲面过渡经过反复调整，既可以减少行驶时的风阻紊流，也能在洗车、日常维护时避免积留污渍，安装边界方面，轮辋的偏距参数经过校核，装车后不会与翼子板、刹车卡钳发生运动干涉，预留的间隙可兼容常规尺寸的通风刹车盘与单活塞浮动卡钳，不需要额外加装法兰盘或者调整倾角。设计过程中优先考虑了量产的工艺可行性，辐条的拔模角度符合低压铸造的工艺要求，不需要额外做复杂的侧抽芯结构，能有效控制生产环节的废品率，轮辋与辐条的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳开裂，经过载荷循环仿真验证，在额定承载范围内，结构的安全系数满足乘用车相关的行业标准。
