VMC曲轴型腔加工分体式模具结构设计

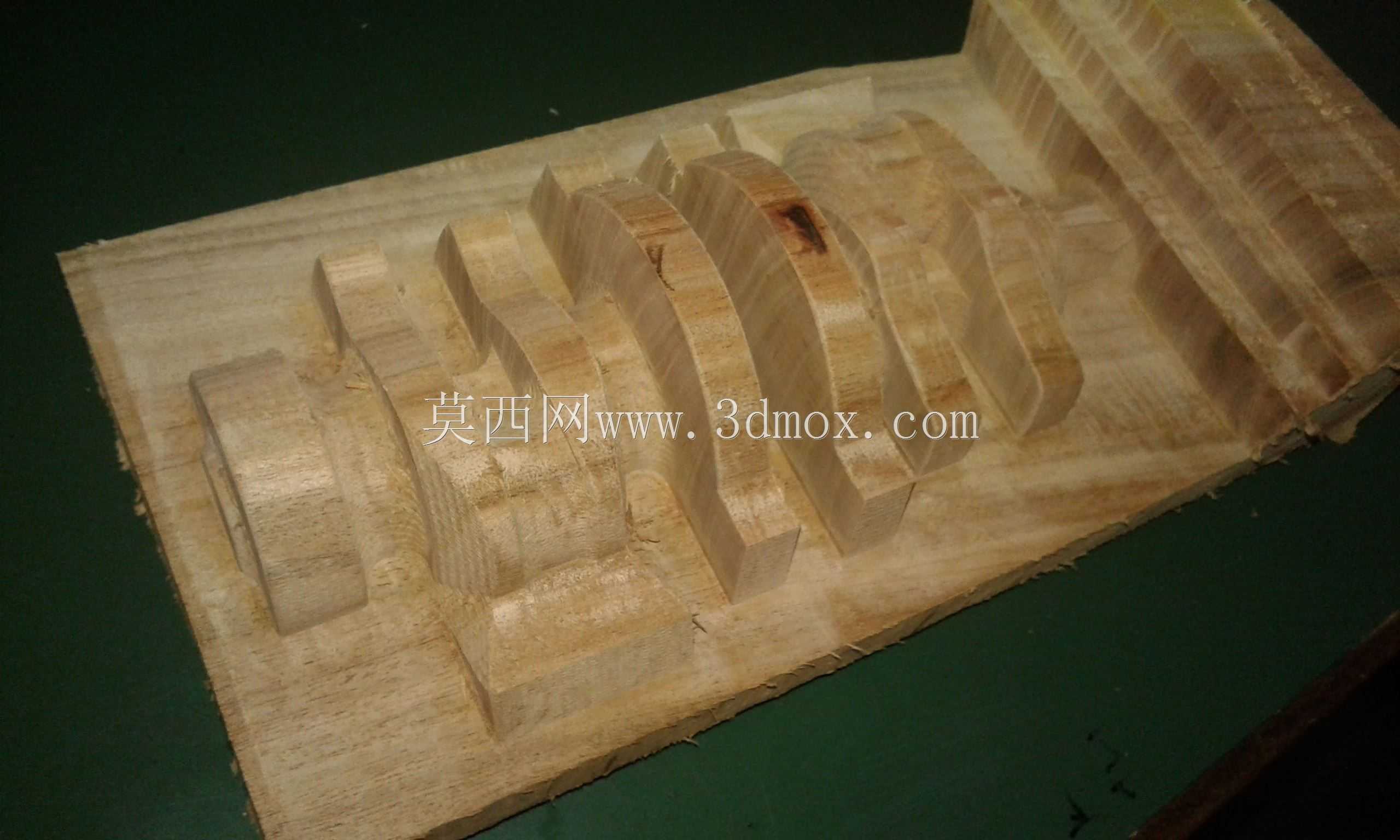

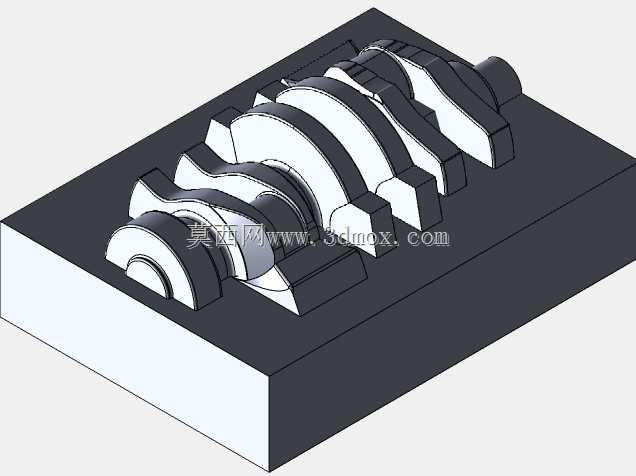

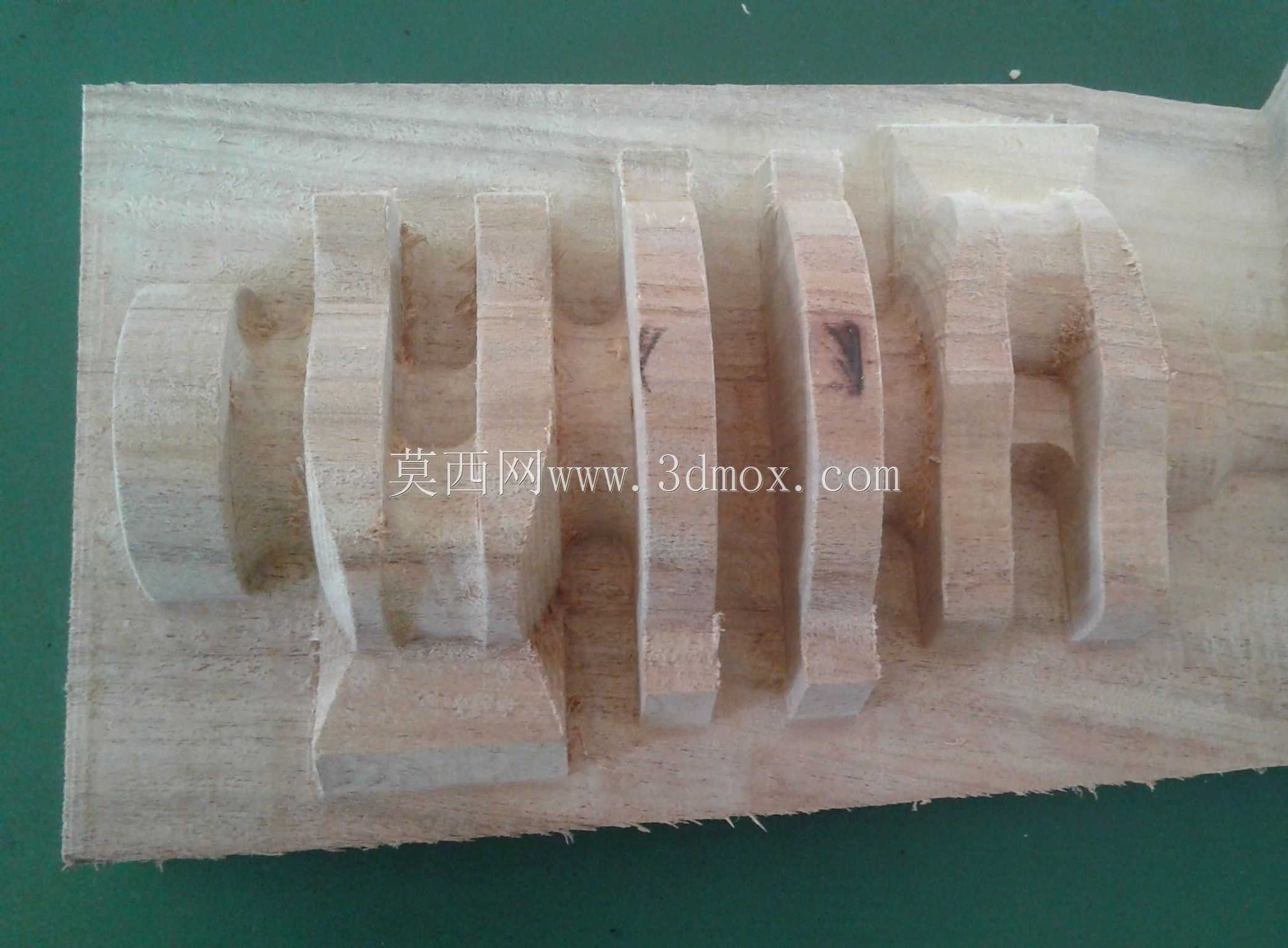

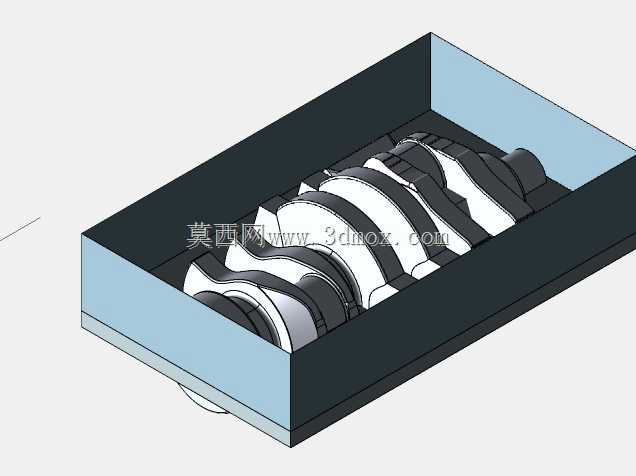

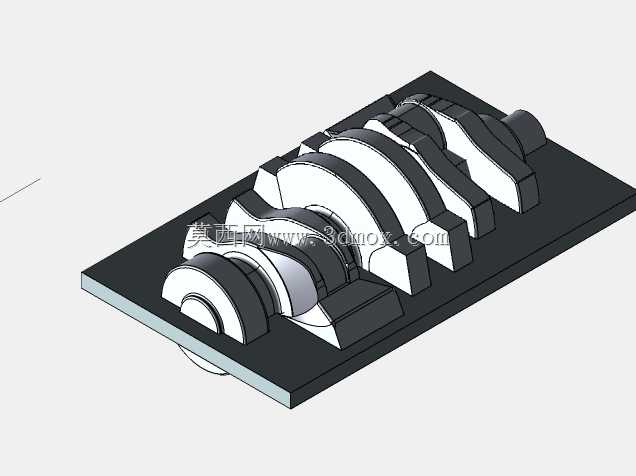

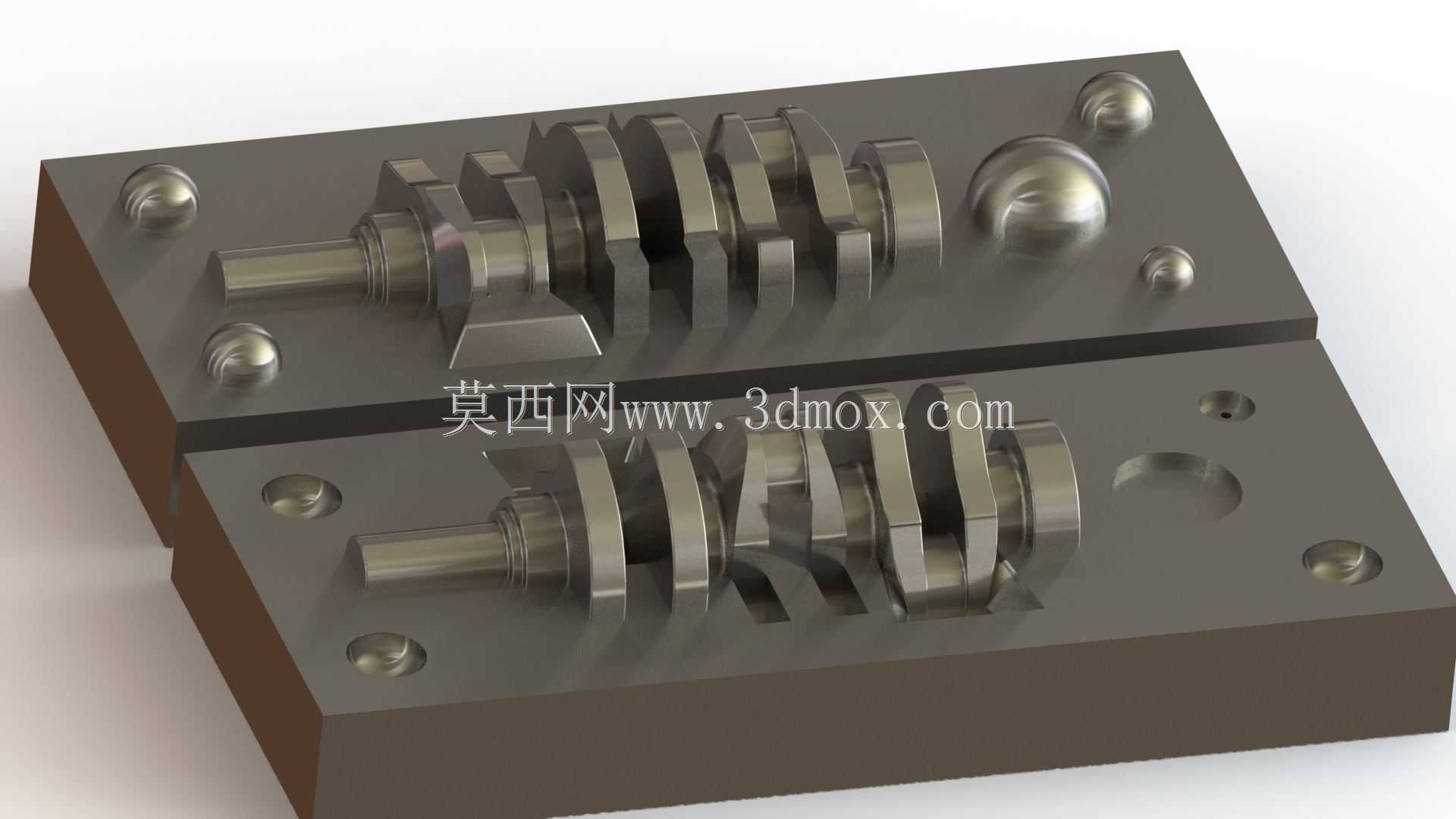

这套分体式结构主要面向立式加工中心的曲轴类零件型腔加工工序，在中小批量曲轴试制、非标曲轴定制生产场景中应用较多，相比整体式工装，分体结构可快速拆分清理加工残留的切屑，也能针对不同轴颈规格更换对应模腔镶块，减少工装整体更换的成本与停机时间。上下模体采用45号钢调质处理，分型面沿曲轴轴线所在平面设置，合模时依靠四角的定位销保证同轴度，定位销与销孔采用H7/h6间隙配合，既保证拆装便捷性，又能将合模错位量控制在0.02mm以内，满足曲轴型腔加工的形位公差要求。模腔曲面完全匹配对应规格曲轴的外轮廓，轴颈位置预留0.3mm的精加工余量，曲柄臂位置的避让槽深度经过反复校核，加工时刀具可沿模腔轮廓走刀，不会与模体发生干涉。上下模体的安装孔位按照常用VMC机型的工作台T型槽间距设计，可直接通过T型螺栓固定在工作台上，无需额外制作过渡连接板，模体边缘设置的沉头孔用于安装快速夹钳，合模后可快速锁紧，避免加工过程中受切削力影响出现模体错位。设计过程中优先考虑了排屑性能，下模体的每个曲柄型腔底部都设计了倾斜的排屑导槽，加工产生的铁屑可随切削液沿导槽流出模腔，不会在型腔内堆积造成刀具崩损，同时模体表面做了发黑处理，提升防锈性能的同时也能减少切削液长期侵蚀造成的模腔尺寸变化。模腔的曲面建模过程中，针对曲轴的平衡块曲面做了等距偏移处理，保证装夹时曲轴与模腔的接触面积达到85%以上，加工时不会出现工件颤振的问题，上下模合模后的总高度控制在120mm以内，适配多数立式加工中心的Z轴行程范围，无需调整机床主轴初始位置即可直接开展加工。
