圆柱形勺子注塑成型模具结构设计

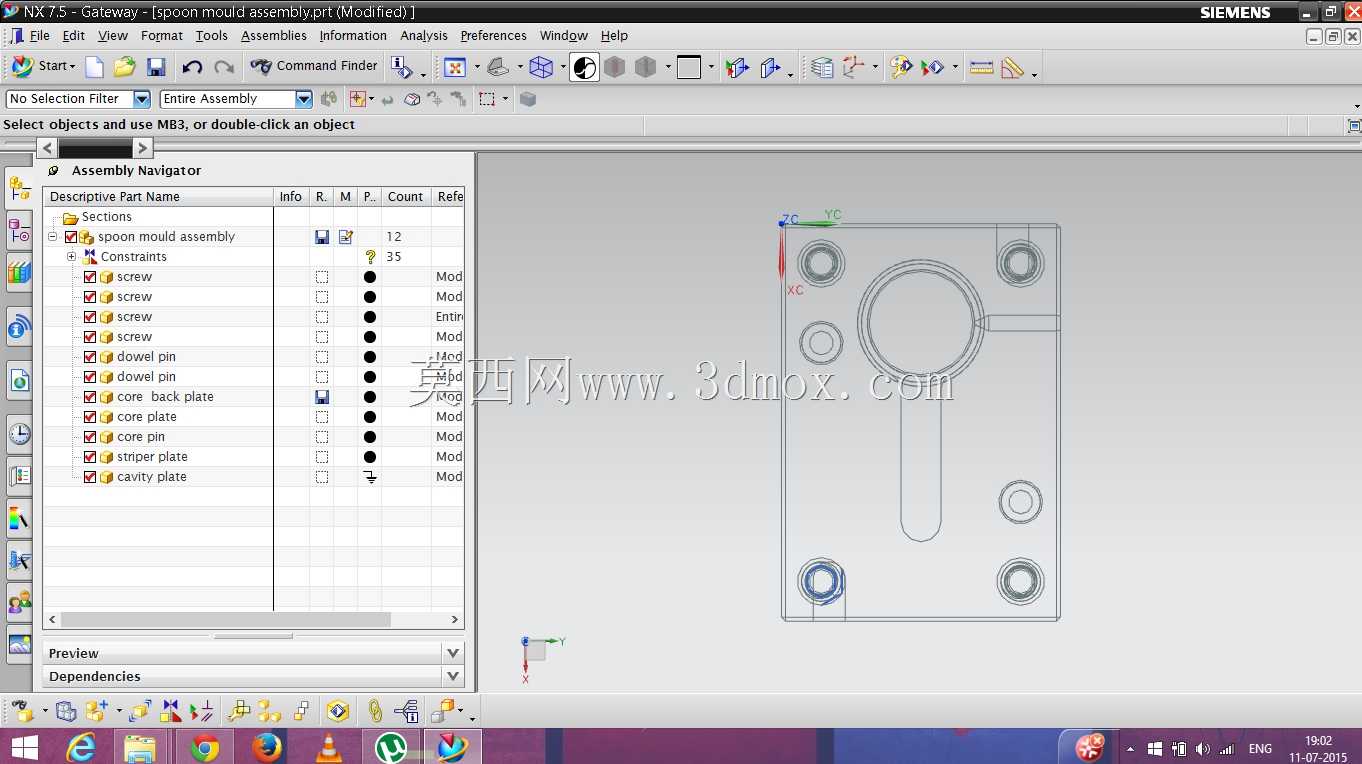

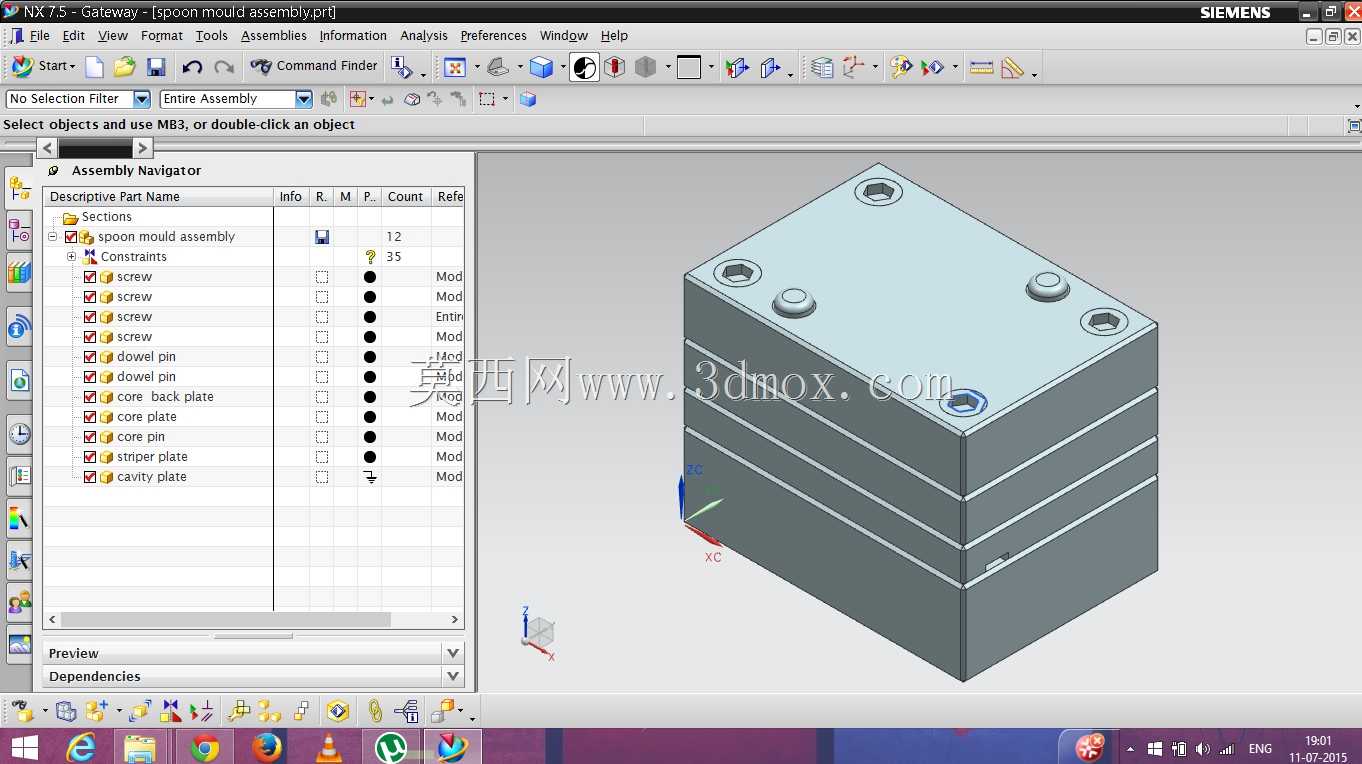

这套模具主要面向一次性餐具、便携餐具的量产场景，适配卧式注塑机的安装接口，整体采用多层板叠装的标准模架结构，从分型面拆分逻辑来看，将勺子的圆柱柄部与勺头轮廓分别布置在型腔与型芯侧，避免成型后出现粘模、倒扣拉伤的问题。日常生产中，这类模具多用于PP、PS等食品级热塑性塑料的勺类制品成型，单模可布置多腔以提升量产效率，模架四周布置的内六角紧固件用于锁紧各层模板，保证注塑充模过程中不会出现飞边、溢料的情况。从结构组成来看，模具包含了定位圈、浇口套、导柱导套、顶出机构、冷却水路的预留安装位，导柱沿模架四角对称布置，合模时可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免勺柄出现偏心、壁厚不均的缺陷。设计时优先考虑了量产中的脱模顺畅性，顶针布置在勺头边缘与柄部末端，不会在制品的接触食品表面留下顶出痕迹，冷却水路沿型腔周边环形布置，可保证模温均匀分布，缩短制品冷却周期，提升单小时生产节拍。安装边界上，模架的长宽尺寸适配常用的120T-160T注塑机拉杆间距，码模槽的尺寸符合行业通用标准，无需额外加工转接板即可直接上机装夹。分型面的选择避开了制品的外观面，合模时的贴合面经过精磨处理，配合精度可达IT7级，注塑时不会在制品表面留下明显的合模线，减少后续披锋打磨的工序量。整套结构没有采用复杂的抽芯机构，因为勺子整体结构无侧向倒扣，直顶即可完成脱模动作，结构简单可靠，日常维护时仅需定期检查导柱润滑情况、紧固件是否松动，即可保证长期稳定生产，适合中小餐具加工厂的批量生产需求，成型后的勺子尺寸一致性好，圆柱柄部的圆度误差可控制在0.05mm以内，能够顺畅配套午餐盒的卡槽安装位，满足便携餐具的装配使用要求。
