带安装法兰的L型直角连接固定支座

这款L型直角结构的连接固定支座，在轻工自动化输送线、小型工装夹具台架、非标设备侧边功能模块挂载场景中应用十分广泛，日常做设备改型、零散功能组件加装时，经常会用到这类结构件来完成垂直方向的载荷传递与位置固定。从实际使用场景来看，这类支座常用来挂载小型气动元件、传感器安装支架、管线导向固定座，或是作为小型钣金护罩的侧边连接支撑，能在不额外加工复杂安装基面的前提下，快速实现两个垂直安装面之间的刚性连接，减少现场配焊、配钻的工作量，尤其适合设备后期运维改造时的快速加装作业。

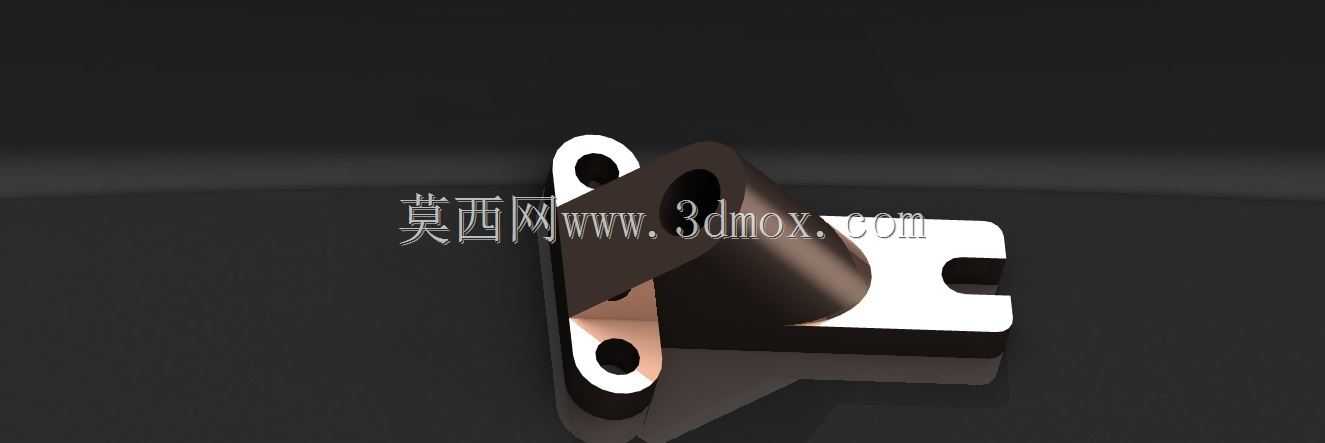

设计层面上，支座采用一体化弯折成型的主体结构，垂直侧的安装法兰设置了两个同轴通孔，用来穿装螺栓完成与设备主基面的锁紧固定，法兰面做了贴合度处理，安装后能与基面完全贴合，避免出现局部应力集中导致的连接松动。水平伸出的支臂末端开设了U型开口槽，这种槽型设计相比封闭圆孔，安装对位时容错率更高，不需要将螺栓完全拧下就能调整挂载组件的前后位置，调试阶段可以快速微调功能件的安装位置，降低装配对位的难度。支臂与垂直法兰的衔接位置做了圆弧过渡处理，没有尖锐的直角应力集中点，能在承受垂直方向载荷时分散衔接处的内应力，避免长期受载后出现衔接处开裂的问题。

从安装边界来看，垂直法兰的两个安装孔中心距适配常规的M6、M8螺栓安装规格，能直接固定在工业铝型材的T型槽面上，或是钢制机架的预钻孔位上，不需要额外定制转接板。水平支臂的伸出长度控制在常规小型功能件的安装需求范围内，不会因为伸出过长导致挂载后出现颤振，也不会因为长度不足无法容纳常规的小型元件安装位。主体的壁厚经过载荷校核，能承受5kg以内的静态挂载载荷，满足绝大多数小型侧边功能件的挂载需求，表面做了发黑防锈处理，能适应车间内常规的温湿度环境，不会轻易出现锈蚀剥落的问题。实际装配时，先将垂直法兰与设备基面通过螺栓预锁紧，调整好整体的水平、垂直位置后，再将需要挂载的组件通过U型槽与支臂连接，微调位置后依次锁紧所有螺栓即可完成安装，整个过程不需要复杂的工装辅助，单人就能完成全部装配作业，能有效缩短现场装配、改造的工时。
