NX环境下多孔法兰盘结构设计方案

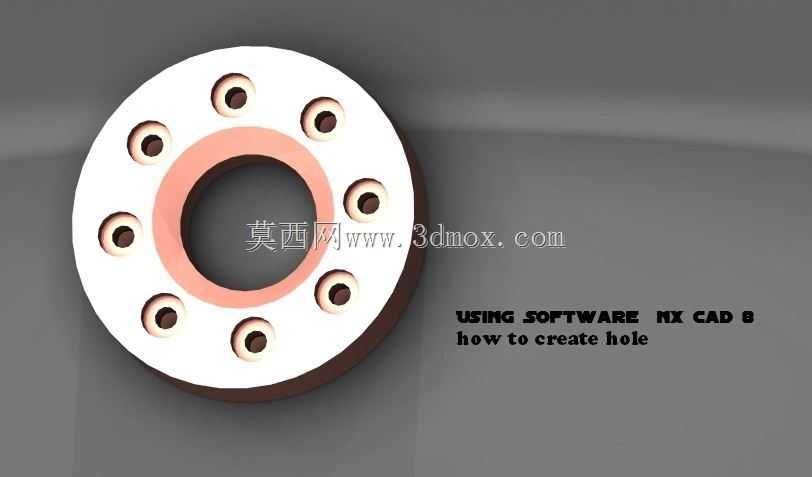

这款带均匀分布孔的法兰类零件，主要应用在工业管路连接、旋转轴系端部定位、液压阀组安装对接等场景中，是流体输送、动力传输领域十分常见的连接构件。在实际生产场景里，这类零件承担着管路对接密封、轴端载荷传递、部件间定位紧固的核心作用，既可以在低压输水、输气管路中作为对接连接件，配合密封垫片实现管路的密闭连通，也可以安装在减速器、泵体的输出轴端，作为联轴器的连接基座传递旋转扭矩，还能在各类工装夹具的基板上作为定位基准件，实现不同功能模块的快速拼接固定。从功能特性来看，零件中心设置大尺寸通孔，用于穿过管路、转轴或者输送介质，中心孔外围的环形凸台经过精度设计，既可以嵌入密封胶圈提升连接密封性，也能作为装配定位的止口，降低对接安装时的对位难度；环形区域外围均匀分布的八个通孔，用于穿装紧固螺栓，均匀排布的孔位可以让螺栓锁紧时的压紧力均匀覆盖整个密封面，避免局部压力不足导致的介质泄漏，或是局部应力过大造成的零件变形。在设计思路上，这类零件优先采用对称式回转结构，整体以中心孔轴线为基准做全周对称设计，既可以降低车削加工时的动平衡偏差，也能让零件承受载荷时应力分布更均匀，减少长期交变载荷下的疲劳开裂风险；孔位排布采用等角度圆周阵列方式，相邻孔位的中心距、孔中心到零件中心的距离都经过公差计算，保证和对接端的安装孔位完全匹配，避免出现螺栓无法穿装的问题；零件的厚度尺寸根据实际承压需求设定，低压场景下适当减小厚度控制整体重量，高压场景下增加厚度并在孔位周边设置凸台强化结构强度，避免螺栓锁紧时孔位周边出现压溃变形。从安装边界来看，零件的外圆直径决定了安装所需的最小操作空间，外围螺栓孔的分布圆直径要和对接法兰的尺寸完全匹配，中心通孔的直径要和对接的管路、轴径保持适配，零件两端面的平面度公差控制在合理范围内，保证安装后密封面能够完全贴合，不会出现缝隙导致泄漏；零件的整体厚度要匹配螺栓的有效锁紧长度，避免螺栓长度不足无法提供足够锁紧力，或是螺栓过长导致端部突出影响其他部件安装。这类零件的孔特征设计是整个建模过程的核心，通过圆周阵列方式生成均匀分布的安装孔，既能保证孔位的位置精度，也能在后续调整参数时快速修改孔的数量、直径和分布半径，适配不同压力等级、不同连接尺寸的使用需求。
