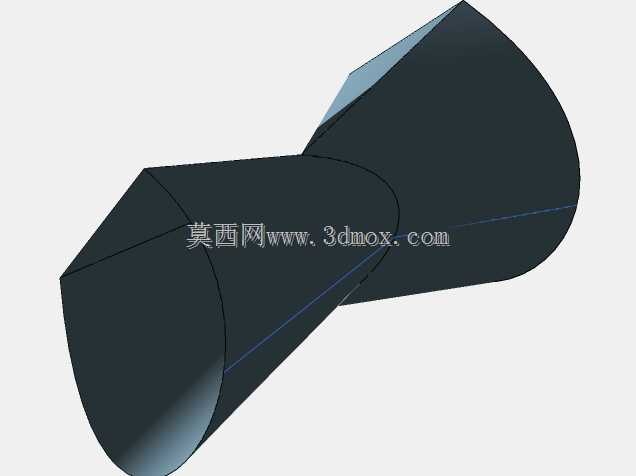

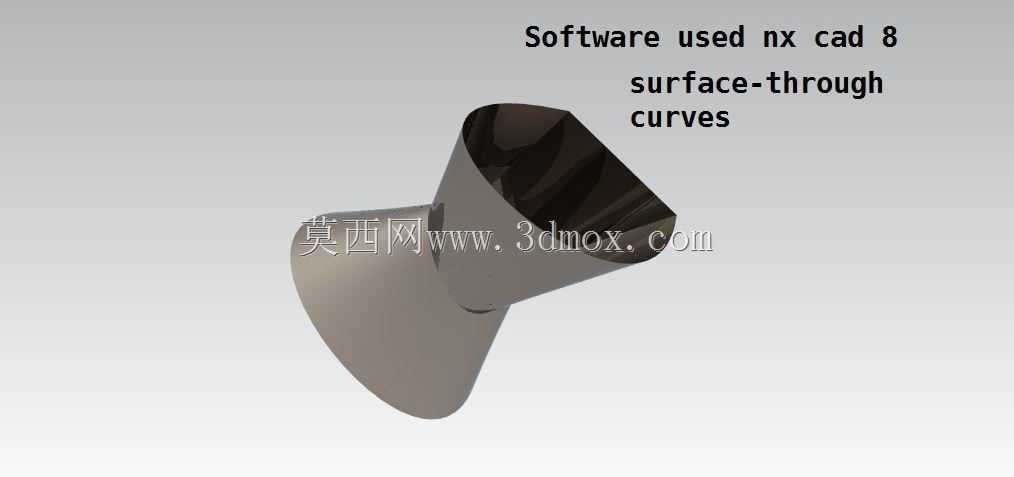

NX环境下曲面穿透曲线建模异径斜接接头

这类采用曲面穿透曲线逻辑构建的异径斜接曲面结构，多应用在流体输送管网的非同轴变径转向节点，常见于化工介质输送、通风除尘管路、粉体物料气力输送系统中，用来解决两段不同通径、轴线存在空间夹角的管路平滑衔接问题，避免管路变径转向处出现直角折角造成的介质紊流、压损骤增或是物料堆积堵管的问题。实际工程应用中，这类接头的两端口径需要匹配对接管路的外径公差，安装边界要预留足够的法兰焊接或是卡箍套接的操作空间，斜接段的轴线夹角需要根据现场管路的排布空间确定，不能与周边的设备支架、管线桥架产生干涉。从设计逻辑来看，构建这类结构时首先要确定两端接口的截面轮廓与空间位置，将两个截面的控制点作为穿透曲线的约束端点，通过曲面穿透曲线的方式生成过渡曲面的引导线，保证曲面在两个接口处的曲率连续，避免出现曲面褶皱、曲率突变的问题，否则后续生成实体结构时会出现壁厚不均，在承压工况下容易产生应力集中造成结构失效。建模过程中需要反复校验曲面的光顺性，通过曲率梳分析检查曲面的曲率变化趋势，确保过渡段的曲面平滑无拐点，同时要控制斜接段的长度，过短的过渡段会造成介质流向变化过于急促，过长的过渡段则会占用过多安装空间，提升材料成本。这类曲面结构的壁厚通常根据管路的输送压力确定，常压工况下壁厚与对接管路保持一致即可，高压工况下需要在斜接的相贯位置做局部加厚处理，提升结构的承压能力。实际生产中这类接头多采用钣金滚压焊接或是铸造成型，曲面建模的精度直接影响后续下料或是模具加工的尺寸准确性，采用穿透曲线构建的曲面能够保证相贯线位置的拟合精度，减少后续焊接修型的工作量，提升装配时的对接匹配度。设计时还要考虑介质的流向特性，将曲面的顺滑过渡方向顺着介质流动方向布置，进一步降低介质流经接头时的阻力损失，对于输送磨琢性较强的粉体物料的工况，还可以在曲面建模时预留耐磨衬板的安装厚度，保证接头的使用寿命满足工况要求。
