NX环境下直纹曲面构件结构设计方案

直纹曲面类构件在工业生产领域有着极为广泛的应用场景，在流体输送管路的异形过渡段、设备外壳的弧形包覆结构、工装夹具的贴合定位面、钣金构件的弯折过渡区域都能看到这类结构的身影。这类结构的核心作用是实现两个不同截面轮廓之间的平滑曲面过渡，既能够保障结构表面的流线连续性，降低流体介质经过时的阻力损耗，也能让构件的应力分布更加均匀，避免直角转折处出现应力集中导致的结构疲劳损坏，同时还能满足工业产品外观设计上的流畅性要求，兼顾实用功能与外观质感。

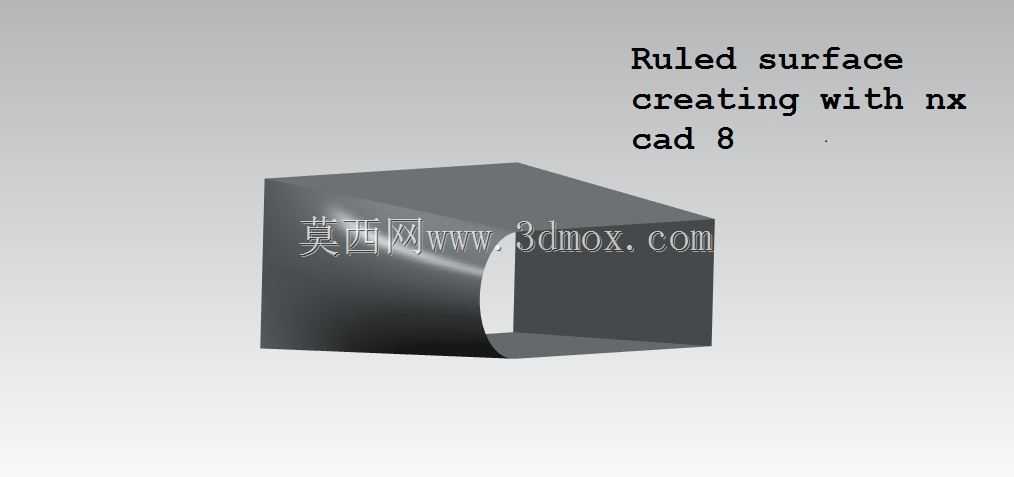

从产品功能特性来看，本次设计的直纹曲面构件，主体为方形腔体搭配单侧弧形直纹过渡面的组合结构，方形腔体部分可与常规的方形管路、方形安装基座实现无缝对接，不需要额外设计转接结构就能完成装配，而直纹曲面形成的弧形侧壁，能够在不改变腔体内部通流截面积的前提下，优化介质流经转角位置的流动路径，减少涡流、紊流的产生，在通风管路、物料输送通道的应用场景中，能够有效降低输送过程中的能耗，同时减少物料在转角位置的堆积残留。直纹曲面本身具备的可展特性，也让这类构件在钣金加工场景中拥有独特优势，能够通过板材的弯折、滚压工艺直接成型，不需要复杂的冲压模具就能完成加工，大幅降低小批量定制场景下的生产成本，缩短生产交付周期。

在设计思路层面，构建该直纹曲面时首先需要精准定义两端的截面轮廓线，确保两条轮廓线的参数化对应关系匹配实际的装配需求，轮廓线的端点对齐偏差需要控制在装配公差允许的范围内，避免生成的曲面出现扭曲、褶皱等缺陷，影响后续的加工与装配。曲面生成过程中需要根据实际应用场景选择合适的对齐方式，在流体输送场景下优先采用参数对齐方式保障曲面的流线顺滑，在钣金加工场景下则需要结合板材的延展特性调整对齐参数，确保曲面展开后的板材轮廓尺寸精准，减少加工余量的浪费。完成曲面构建后还需要对曲面的连续性进行校验，确保曲面与相邻平面结构之间实现G1连续，避免装配后出现接缝错位、表面凸起等问题。

从外形尺寸与安装边界来看，该构件的方形腔体端面尺寸适配常规工业方形管路的通用安装规格，安装孔位的分布与同规格方形法兰的安装尺寸完全匹配，能够直接替换现有管路系统中的直角转接构件，不需要对原有管路进行改造。直纹曲面段的延伸长度经过优化设计，既能够满足流体过渡的曲率要求，也不会占用过多的安装空间，在空间受限的设备内部管路布局场景中具备更强的适配性。构件的整体壁厚根据应用场景的承压要求做了差异化设计，在曲面与平面的衔接位置做了局部加厚处理，提升结构的整体强度，安装时只需要保证两端面的连接密封件贴合平整，就能完成可靠装配，不需要额外的支撑固定结构，安装维护都十分便捷。
