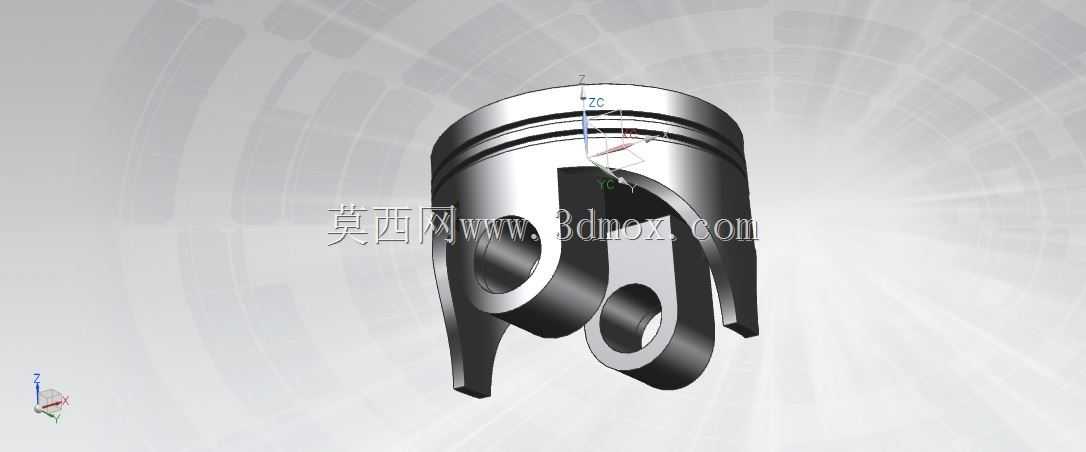

内燃机活塞头结构三维设计

活塞头是内燃机往复运动机构里的核心承压部件，直接参与燃烧室的能量转换过程，在汽油机、柴油机、燃气发动机等各类往复式动力设备中都有广泛应用，小到摩托车发动机、通用小型汽油机，大到重卡柴油机、船用大功率内燃机，都需要匹配对应工况的活塞头结构来完成做功循环。从实际功能来看，活塞头首先要承受燃烧室爆燃产生的高温高压燃气冲击，将燃气压力通过活塞销传递给连杆，最终带动曲轴旋转输出动力，同时还要配合活塞环完成燃烧室的密封，避免燃气下窜到曲轴箱，同时阻止曲轴箱的机油上窜到燃烧室参与燃烧。设计这类活塞头结构时，首先要结合发动机的标定功率、爆发压力、转速区间来确定头部的壁厚，顶部的燃烧室凹坑造型需要匹配喷油器的喷射角度、气门的下沉量，避免活塞运行到上止点时和气门、喷油器发生运动干涉，头部的环槽结构要根据气环、油环的截面尺寸来设计公差，环槽的平面度、槽宽精度直接影响活塞环的密封效果和使用寿命，设计时还要预留热膨胀余量，避免发动机高温工作状态下活塞头部和气缸壁发生拉缸故障。活塞头的销座部分是载荷传递的关键区域，销孔的同轴度、表面粗糙度直接影响活塞销的磨损速率，通常会在销座和头部的过渡区域设计圆弧过渡结构，降低应力集中系数，避免交变载荷作用下出现疲劳开裂。从安装边界来看，活塞头的外径尺寸要和气缸内径匹配，配合间隙需要根据气缸的材质、活塞的材质、发动机的工作温度区间来计算，活塞销孔的中心到活塞顶部的距离决定了发动机的压缩比，这个尺寸的公差需要严格控制，否则会直接影响发动机的动力输出和排放表现。裙部的导向结构设计要兼顾导向稳定性和摩擦阻力，避免活塞在气缸内出现偏磨，不同工况下的活塞头还会在头部设计不同的冷却通道，高负荷柴油机的活塞头通常会设置内冷油道，通过机油喷射带走头部的热量，降低活塞的热负荷，避免高温下材料强度下降出现变形。建模过程中需要重点关注各个过渡区域的圆角处理，尤其是环槽根部、销座和头部连接位置的圆角，这些区域是应力集中的高发位置，不合理的直角过渡很容易在交变载荷下产生裂纹，同时还要验证活塞在整个行程中的运动间隙，确认和曲轴平衡块、连杆大头、气缸壁之间不存在干涉，确保装配后能够顺畅运行。
