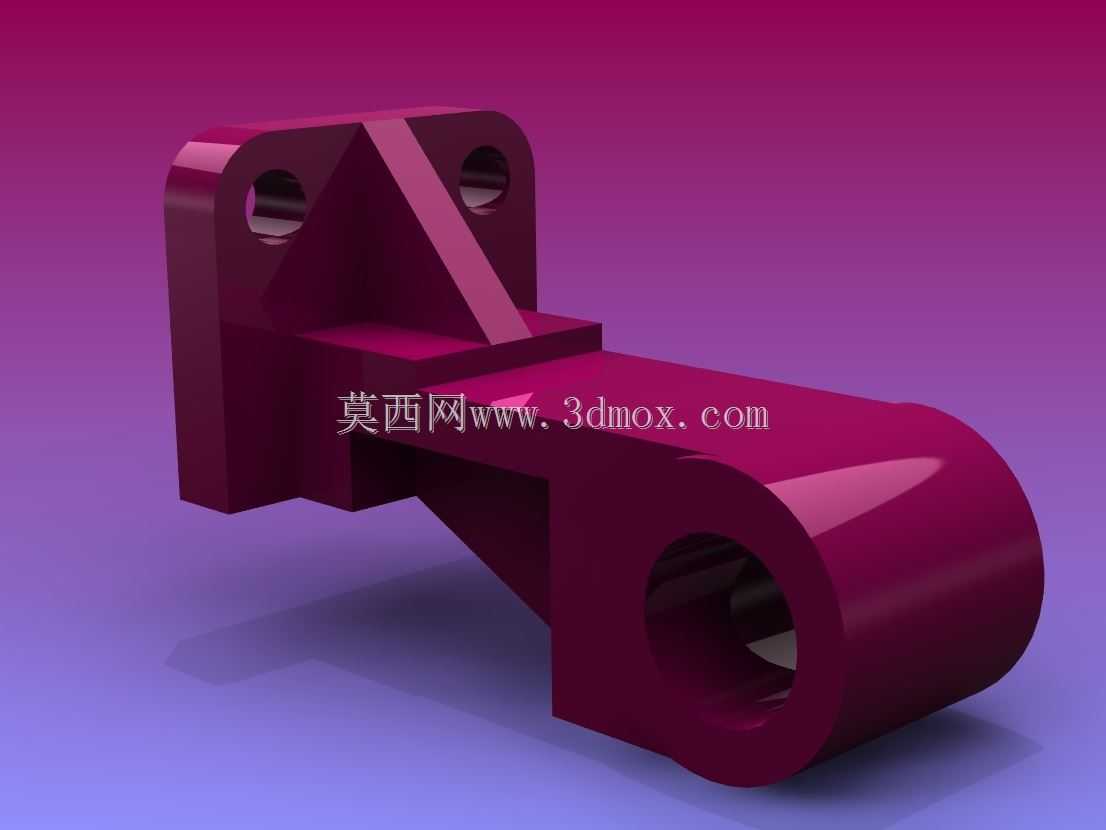

带加强筋双安装孔铰接支座结构

项目分类:3D模型 发布时间:2021-08-01 ID:216985
  • 带加强筋双安装孔铰接支座结构
  • 带加强筋双安装孔铰接支座结构

该铰接支座类零件常见于轻工输送设备、小型工装夹具的铰接点位,作为固定端与活动杆件的连接载体,承担载荷传递、铰接转动限位的核心作用,在自动化生产线的摆臂机构、可调角度支撑工位中应用广泛。零件主体采用一体化铸造成型后机加工的工艺思路,左侧为立式安装基准面,开设两个同轴通孔用于穿装螺栓完成与设备机架的固定,安装面与主体悬臂之间增设三角形加强筋结构,筋板厚度根据悬臂承载弯矩匹配设计,可有效抵消悬臂受载时产生的弯曲应力,避免安装根部出现应力集中断裂的问题。悬臂段向右侧延伸,末端为圆筒状铰接座,内孔为光孔设计,用于穿装铰接销轴,与外部摆杆、连杆类零件形成转动副,铰接筒的外圆做圆弧过渡处理,减少棱边应力集中的同时,也能避免转动过程中与相邻杆件发生运动干涉。从安装边界来看,左侧安装面的两个孔位中心距需匹配对应机架的预装螺纹孔间距,安装面平面度要求控制在0.05mm以内,保证安装后无翘曲变形;右侧铰接孔的轴线与左侧安装面的平行度公差需控制在0.03mm范围内,确保铰接杆件转动时无卡滞、偏磨问题。设计过程中优先考虑载荷传递路径的合理性,从安装面输入的固定载荷通过加强筋分流至悬臂主体,再传递至末端铰接孔,整体壁厚保持均匀,避免铸造过程中出现缩孔、缩松缺陷,铰接孔内壁预留0.2mm的精加工余量,用于后续铰孔加工保证内孔尺寸精度与表面粗糙度,满足销轴转动的配合要求。零件整体无复杂曲面结构,建模过程中可通过拉伸、筋特征、孔特征、倒圆角等基础命令完成,各过渡圆角半径统一取壁厚的0.2-0.3倍,既满足铸造工艺要求,也能避免应力集中问题。实际应用中,该类支座可根据承载需求调整壁厚、筋板厚度以及铰接孔的直径尺寸,适配不同载荷等级的铰接工位,安装时需保证铰接孔的轴线与转动平面垂直,避免杆件转动时出现侧向力,加速销轴与孔的磨损。
