水泥熟料输送冷却用篦板结构设计

在水泥生产的熟料输送环节，篦板是直接接触高温熟料的核心承载构件，同时承担着物料输送承托、冷却风透风均布的双重作用，其结构设计合理性直接影响熟料冷却效率、输送稳定性以及设备整体运行周期。从实际工况来看，刚出窑的熟料温度可达上千摄氏度，篦板长期处于高温磨蚀的工作环境中，既要承受高温熟料的持续冲刷磨损，还要保证冷却气流能够均匀穿过板体缝隙，与运动中的熟料充分接触完成热交换，避免出现局部积料、透风不均导致的熟料冷却不充分、红料堆积等问题。

设计这类篦板时，首先要匹配对应篦冷机的安装槽位尺寸，板体的安装孔位间距、侧边搭接结构需要严格适配相邻篦板的装配间隙，既要保证安装后板体固定牢靠，不会在往复推送或者物料冲击下出现窜动移位，还要预留合理的热膨胀间隙，避免高温下板体受热膨胀出现挤压变形、翘曲开裂的情况。板体的篦缝排布是设计核心，缝隙宽度需要根据常用熟料的粒径范围确定，既要保证足够的通风面积满足冷却风量需求，又要避免缝隙过大导致细颗粒熟料漏入下部风室，增加风室清料负担甚至影响通风系统稳定。

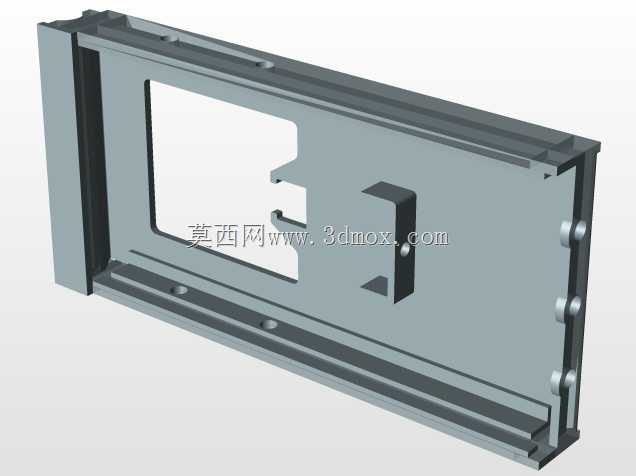

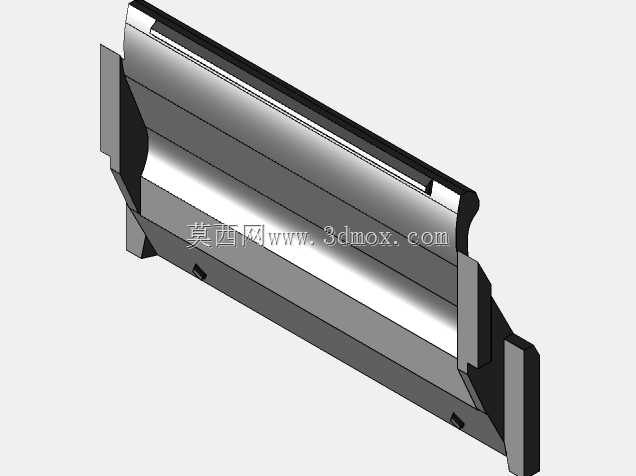

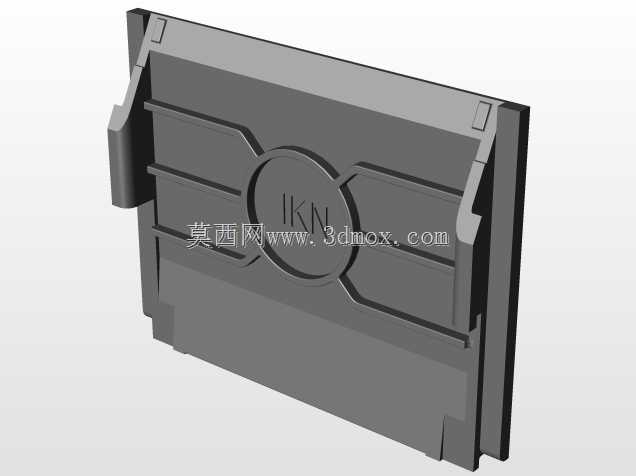

从结构特性来看，该篦板采用整体式耐磨结构设计，工作面设置有均匀分布的凸起挡料结构，能够在输送过程中增加与熟料的接触摩擦力，避免熟料在板体表面出现打滑滞料的情况，同时凸起结构能够在板体表面形成稳定的料层缓冲，减少高温熟料直接对板体基材的冲刷磨损，延长构件使用寿命。板体的非工作面设置有加强筋结构，在不额外增加整体板厚、控制构件重量的前提下，提升板体的整体结构刚度，减少高温下长期受物料重力、推送冲击力产生的形变。安装边的厚度做了加厚处理，螺栓沉孔位置做了局部强化，避免安装紧固时出现应力集中导致的板体开裂，同时适配常用的紧固件规格，方便现场检修更换时直接替换原有构件，不需要额外修改安装基座。

在实际应用场景中，这类篦板除了用于水泥生产的篦冷机环节，也可适配其他高温颗粒物料的输送冷却工位，比如冶金烧结矿的输送冷却线、高温颗粒废渣的冷却输送设备，其核心的透风、承载、耐磨设计逻辑能够通用适配多种高温散料的输送冷却需求。设计过程中需要平衡通风效率、结构强度、耐磨性能三者的关系，不能单纯追求通风面积而过度削弱板体结构强度，也不能为了提升强度盲目增加板厚导致设备整体负载增加、通风阻力上升。板体的外形轮廓做了圆弧过渡处理，避免尖锐棱角在高温下出现应力集中开裂，同时减少物料在板体边角位置的堆积卡滞，保证物料输送过程顺畅，不会出现局部积料导致的板体局部过热损坏。
