异形曲面握持式储液瓶结构设计

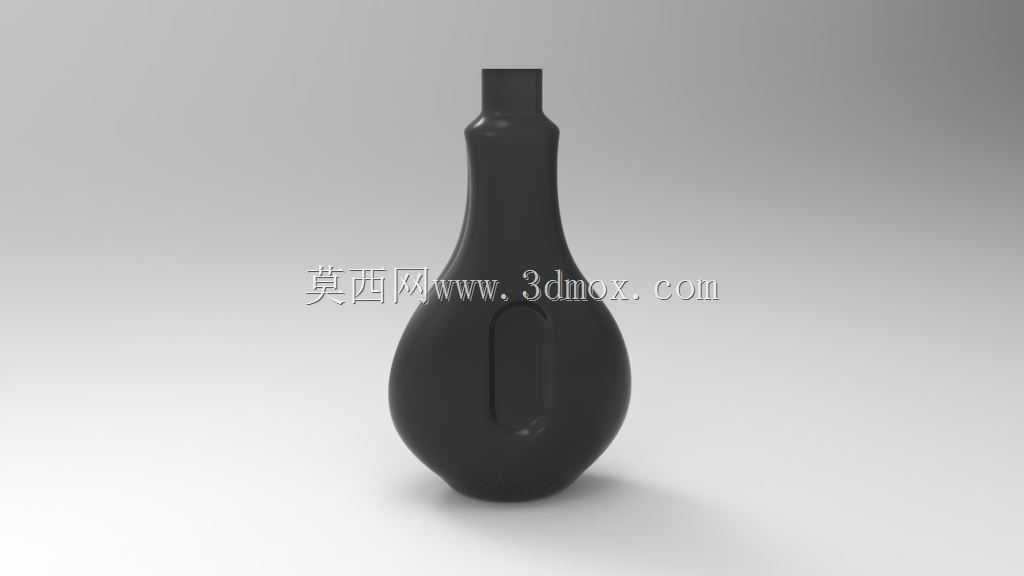

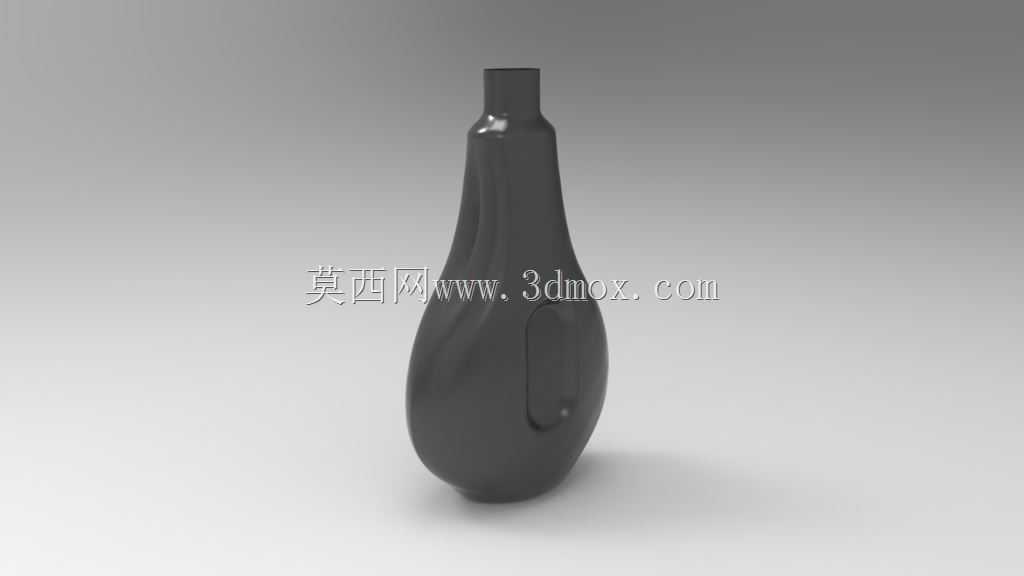

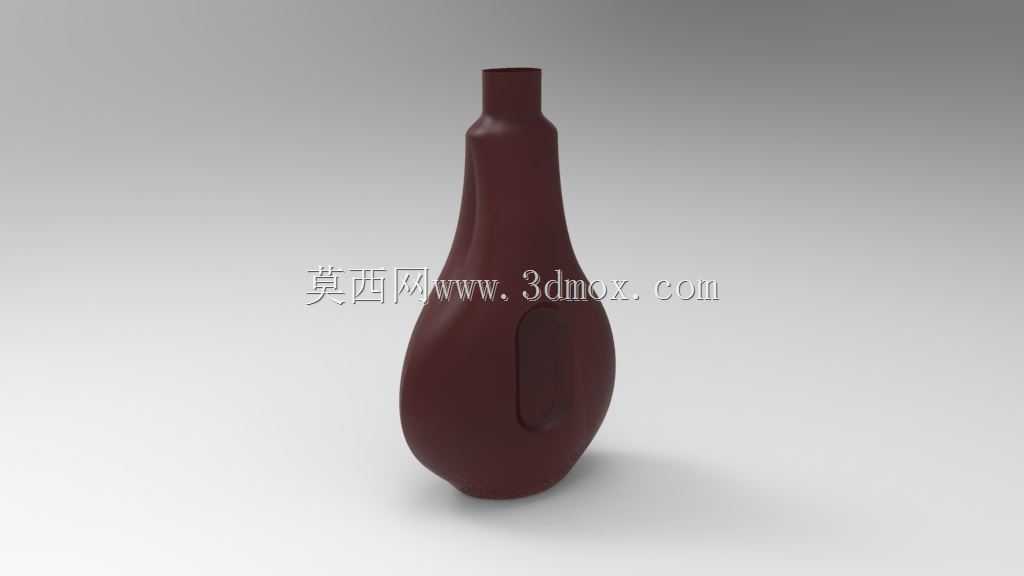

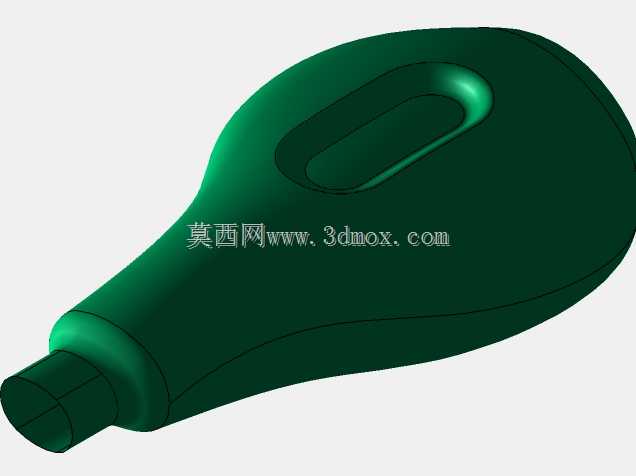

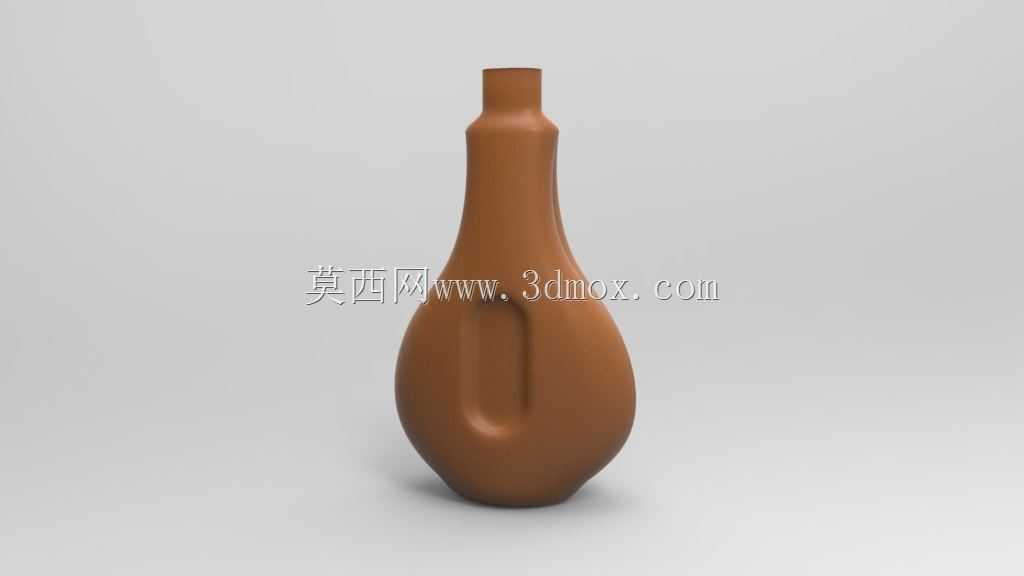

这款异形曲面储液瓶的设计，最初是针对小容量便携盛装场景做的结构优化，日常可用于分装酒类、调味液或者便携护肤水剂，适配户外携带、桌面陈列、小容量分装等多个使用场景。从结构设计逻辑来看，瓶身整体采用回转曲面做基底变形，没有生硬的棱角转折，既避免了注塑或者吹塑成型过程中的应力集中问题，也能在日常使用中减少磕碰带来的结构损伤。瓶身中部特意做了内凹的握持曲面，这个内凹区域的弧度是按照成年人手掌握持的贴合度做的曲率匹配，单手握持时手指能自然嵌入凹陷位置，即使瓶身表面沾有少量液体也不容易打滑，相比常规直筒瓶身的握持稳定性提升不少。瓶口部分做了阶梯式收窄结构，最上端的小口直径适配常规的密封塞或者螺旋瓶盖，阶梯段的存在可以给密封件提供定位台阶，避免密封件安装时偏移错位，保证盛装液体时的密封性能，减少渗漏风险。瓶底做了微小的内凹弧面，放置在平整桌面时，只有瓶底外圈的环形面和支撑面接触，即使桌面存在微小的不平整，也能保证瓶身放置的稳定性，不会出现晃荡倾倒的问题。从建模思路来说，整个瓶身没有复杂的装配结构，属于单体一体式容器，建模时先绘制半截面的轮廓曲线，通过回转命令生成基础瓶体，再对握持区域做曲面切除和曲率过渡处理，所有曲面衔接处都做了G2连续的圆角处理，避免出现锐边，一方面是提升握持的触感，另一方面也能在成型过程中让材料流动更顺畅，减少成型缺陷。整体外形的最大径向尺寸控制在常规手掌可合围的范围内，高度适配常规的便携包侧袋尺寸，安装边界上不需要额外的配套固定结构，自身可独立稳定放置，也可以适配常规口径的通用瓶盖，不需要单独开模做配套密封件，能降低后续量产的配套成本。瓶身的曲面过渡没有突变位置，清洗时内部不容易残留积液，不管是反复盛装液体还是做清洁维护都比较方便，曲面的光影效果也能提升外观的质感，兼顾实用性能和陈列美观度。
