可折叠便携行李手推车承载结构设计

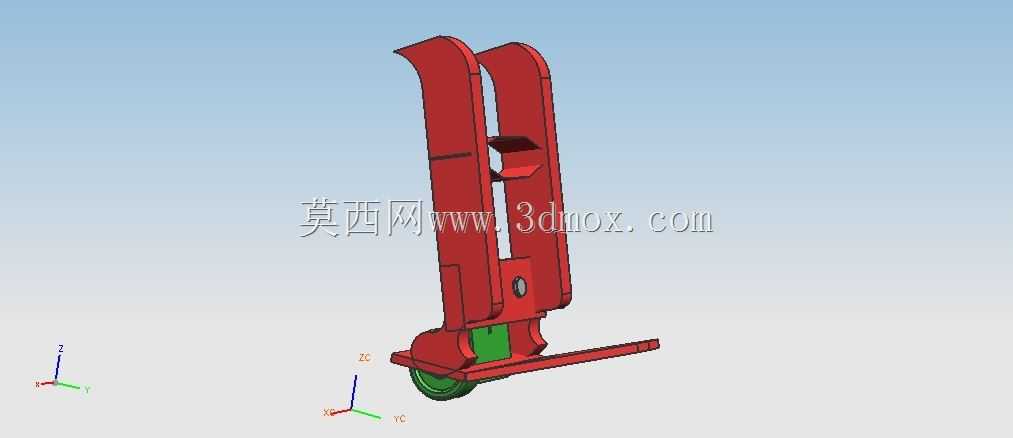

这款手推车结构主要面向短途行李转运、零散货品便携搬运场景设计，常见于高铁站、机场、写字楼日常物料递送以及家庭零散重物挪动的使用场景，核心解决小重量负载下的便携移动需求，无需额外动力，依靠人力推行即可完成转运作业。从结构设计逻辑来看，整体采用立式折叠收纳思路，非使用状态下承载托板可向上翻折贴合主立杆，整体收纳后厚度控制在较薄区间，可轻松塞入车辆后备箱、工位缝隙或者家居储物间隙，不会占用过多规整储物空间。主承载支架采用双平行立杆布局，立杆截面做了加强筋结构处理，在控制整体壁厚减轻自重的前提下，保证立杆受竖直向下压力时的抗弯曲形变能力，立杆中段设置的卡扣结构，在展开状态下可锁定承载托板的水平位置，避免托板受载后向下翻折导致负载滑落。底部行走组件采用单排脚轮配置，脚轮轮面采用弹性材质，可适配地砖、环氧地坪、柏油路面等多种常见通行路面，滚动过程中可过滤小幅路面颠簸，降低推行时的震动传递；脚轮与主支架的连接位置设置了转动销轴，保证推行过程中转向灵活，同时销轴位置做了耐磨衬套设计，长期反复转动也不会出现过度旷量，延长结构使用寿命。承载托板采用前置延伸的平板结构，托板边缘做了上翘的挡边设计，放置行李箱、纸箱类规整货品时，可阻挡货品在推行惯性作用下向前滑落，托板与主支架的铰接位置设置了限位结构，展开至水平位置时自动承托限位，无需额外手动锁定操作，展开动作可单脚触发完成，使用过程中无需弯腰操作即可快速切换使用与收纳状态。主立杆顶部做了贴合人手握持的弧形轮廓处理，推行时手部握持姿态自然，长时间推行也不会出现硌手的不适感，立杆内侧预留了绑带穿装间隙，用户可自行搭配弹力绑带固定不规则形态的负载，拓展实际承载的适配范围。从安装边界尺寸来看，展开状态下整体高度适配多数成年人自然站立时的手部握持高度，推行时无需过度弯腰或者抬臂，符合人体工程学发力姿态；承载托板的离地高度控制在合理区间，放置较重货品时无需过度弯腰抬升重物，降低装卸过程中的腰部受力负担。整体结构没有多余的冗余零件，所有铰接位置均采用隐藏式销轴设计，外部没有突出的尖锐棱角，日常使用过程中不会剐蹭衣物或者磕碰周边物体，各部件之间的配合间隙控制均匀，反复折叠展开过程中不会出现卡滞或者异响问题。
