凸轮加工机床操作仿真三维结构

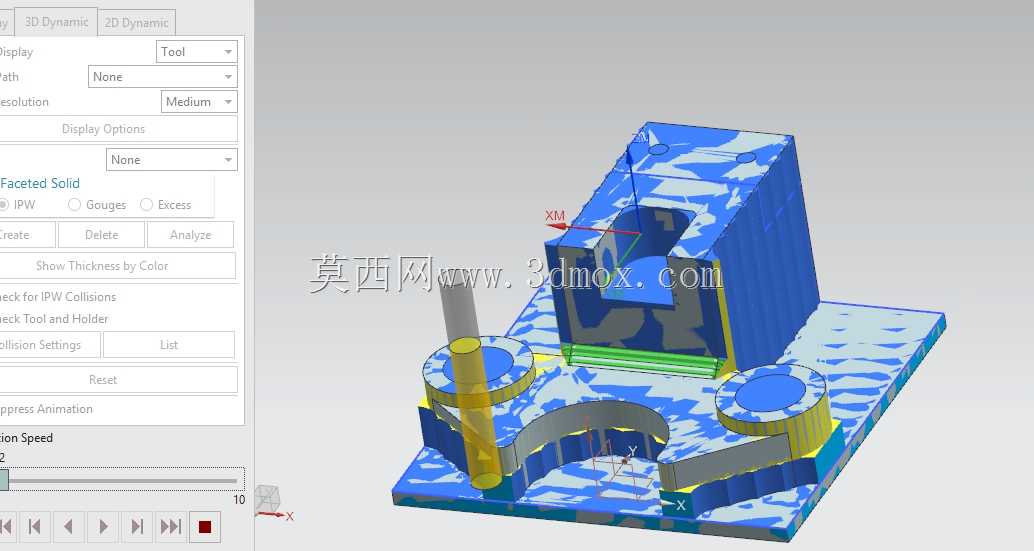

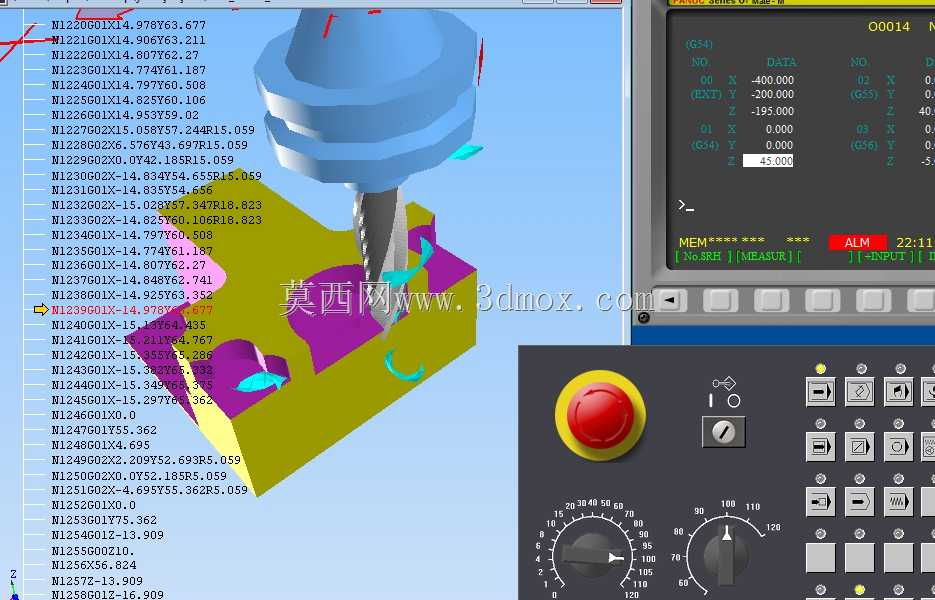

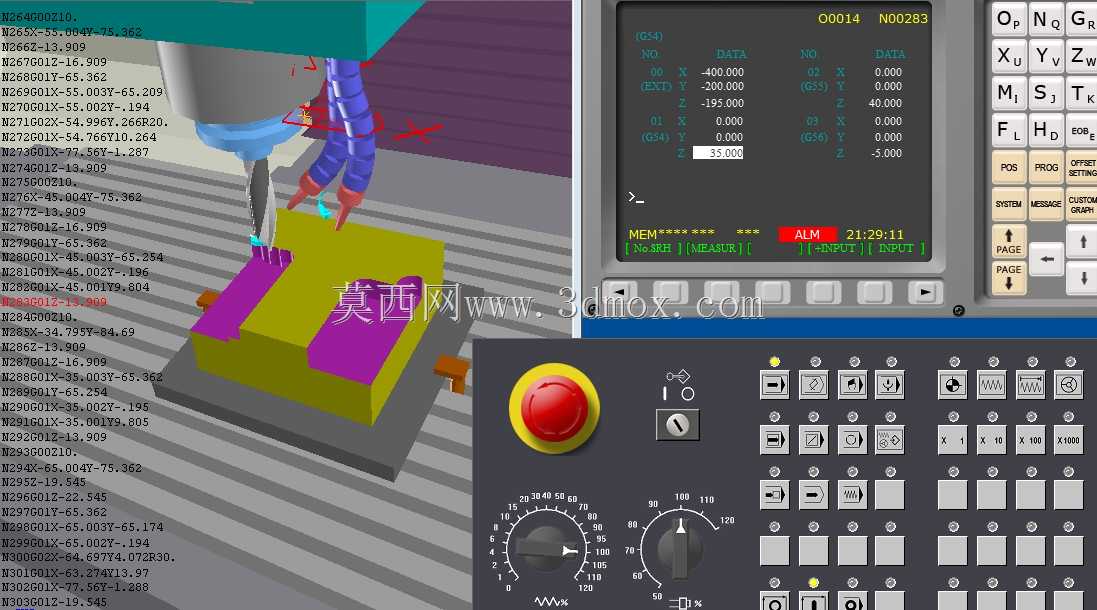

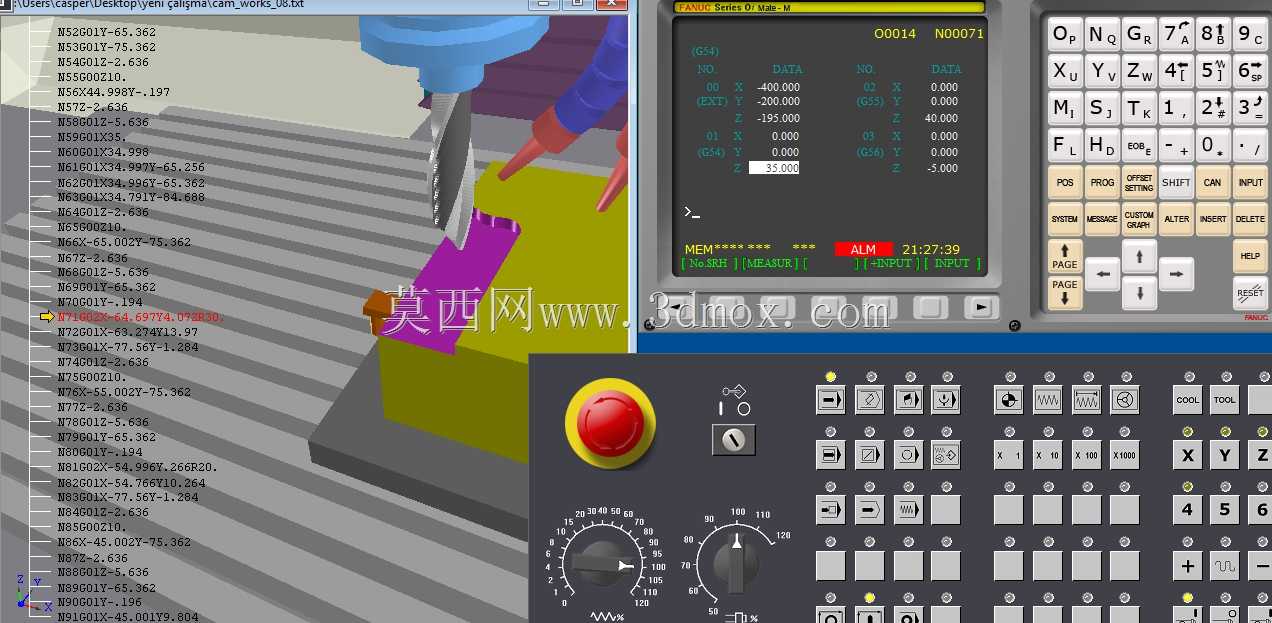

这套三维结构还原了凸轮类零件在数控机床上的实际加工场景，覆盖从装夹定位、刀具路径规划到机床操作面板交互的全流程细节，可用于数控加工教学、工艺验证以及操作培训场景。在实际生产中，凸轮作为自动化设备里实现周期性动作传递的核心零件，其轮廓加工精度直接决定后续从动件的运动轨迹准确性，很多自动化装配线、包装设备的送料、分度动作都依赖定制凸轮的轮廓精度，传统加工前的工艺验证往往需要反复试切，既浪费毛坯材料也占用机床工时，这类仿真结构能在虚拟环境中完成走刀路径校验、干涉检查，提前预判加工中可能出现的撞刀、过切问题。从结构设计逻辑来看，模型还原了立式加工中心的核心操作区域，包含主轴装夹的立铣刀、工装台面上的凸轮毛坯定位结构，同时完整复刻了机床操作面板的按键布局、急停按钮、进给倍率旋钮、手轮单元以及数控系统的坐标显示界面，坐标界面上的G代码运行数值、主轴转速、进给参数都对应实际加工凸轮时的真实参数设置，能让使用者直观看到不同加工阶段的坐标变化。在安装边界层面，模型里的工装夹具定位基准与实际机床T型槽的装夹尺寸匹配，刀具伸出长度、主轴端面到工作台的安全距离都按照通用立式加工中心的实际参数设置，凸轮毛坯的装夹位置避开了机床行程极限，走刀路径覆盖凸轮整个轮廓曲面时，刀具与夹具、机床护板之间预留了足够的安全间隙，不会出现超程或者干涉问题。设计过程中重点还原了加工区域的细节，比如毛坯上的走刀轨迹标注对应实际粗加工、半精加工的刀路分层，不同颜色区分的加工区域对应不同的切削参数设置，操作面板上的模式选择旋钮、循环启动按钮、急停装置的位置都和真实机床一致，能帮助刚接触数控加工的操作人员快速熟悉面板操作逻辑，也能帮助工艺人员在实际加工前验证凸轮轮廓的走刀合理性，减少现场试错成本。
