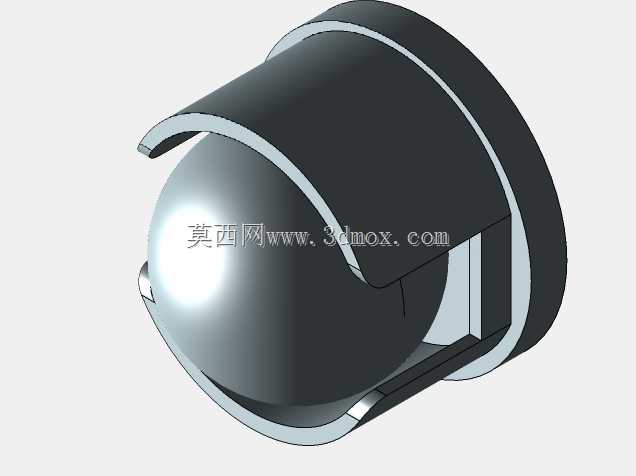

压入式万向球型牛眼脚轮结构设计

这款压入式万向球脚轮是面向轻型物料输送、工装治具、小型移动设备开发的滚动支撑部件，在工业生产场景中有着极为广泛的应用，常见于电子装配生产线的工装板底部、物流分拣线的万向接驳工位、小型仪器设备的移动底座、家具展架的底部支撑，也可嵌入到工作台面作为万向滚珠台面，实现物料的任意方向滑移推送，大幅降低物料移位时的摩擦阻力，减少人工搬运的施力强度。

从功能特性来看，这款脚轮采用半包式承托结构，内部的主滚动球体采用大直径设计，接触面积充足，滚动时顺滑无卡滞，可实现水平面内360度任意方向的滚动转向，无需额外设置转向结构即可完成全方向移动。外壳采用圆柱压入式结构，安装时无需额外配置固定法兰，直接将圆柱端压入预设的安装孔内即可完成固定，安装效率高，定位精准，不会出现使用过程中偏移脱落的问题。外壳的半包挡边结构可对内部球体形成有效防护，阻挡生产环境中的粉尘、碎屑进入滚动配合面，延长部件的使用寿命，同时挡边的限位结构可避免球体在受侧向冲击力时脱出，提升使用可靠性。

在设计思路上，这款脚轮优先考虑了轻型载荷下的滚动顺滑度与安装便捷性，整体结构没有冗余零件，外壳采用一体成型的冲压结构，内部球体与外壳之间设置有密集的小滚珠作为滚动支撑，将主球体与外壳之间的滑动摩擦转化为滚动摩擦，大幅降低滚动阻力，推动时更加省力。设计过程中对球体的露出高度做了精准控制，既保证球体有足够的接触行程来适配不平整的安装基面，也避免球体露出过多导致支撑稳定性下降，压入段的外径公差按照过渡配合设计，压入安装孔后可形成足够的抱紧力，承受常规使用中的纵向载荷与侧向冲击力。

从安装边界来看，这款脚轮的压入段为等直径圆柱结构，安装时仅需在安装基板上加工对应直径的安装通孔，控制孔的公差在合理范围内即可完成压装，无需额外加工螺丝孔位，对安装空间的占用极小，适合在空间紧凑的工装、小型设备上布置。整体外形紧凑，安装后突出基板表面的高度较低，可降低设备整体的重心高度，提升移动过程中的稳定性，不会因为脚轮过高导致设备放置时出现晃动侧翻的风险。在实际使用中，这类脚轮通常成组布置，单组4-6个即可支撑百公斤级的轻型载荷，完全满足轻型工装、小型设备、输送治具的移动支撑需求，滚动过程中噪音低，运行顺滑，维护成本极低，仅需定期清理表面缠绕的杂物即可长期稳定使用。
