立式单缸原型发动机结构三维设计

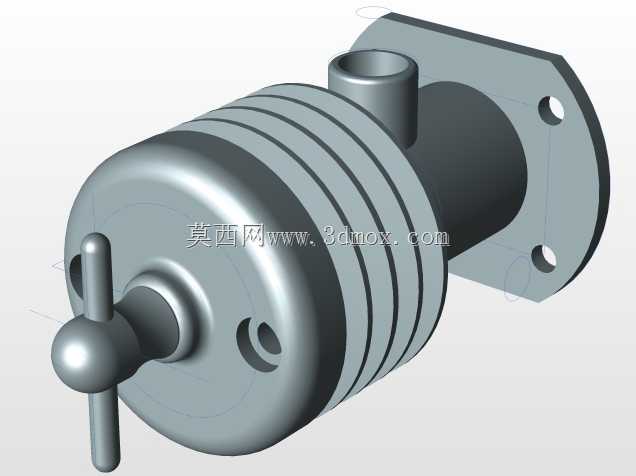

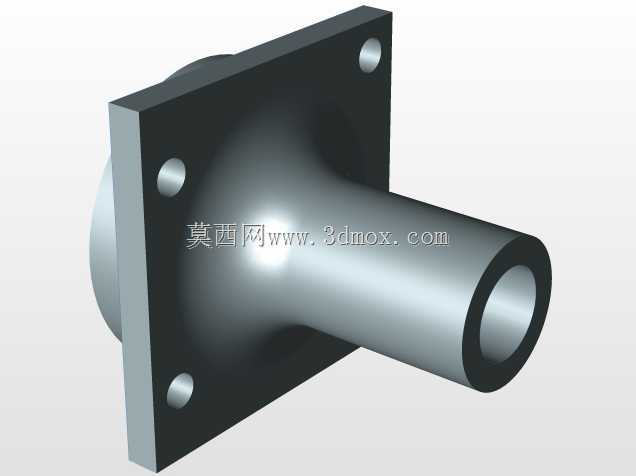

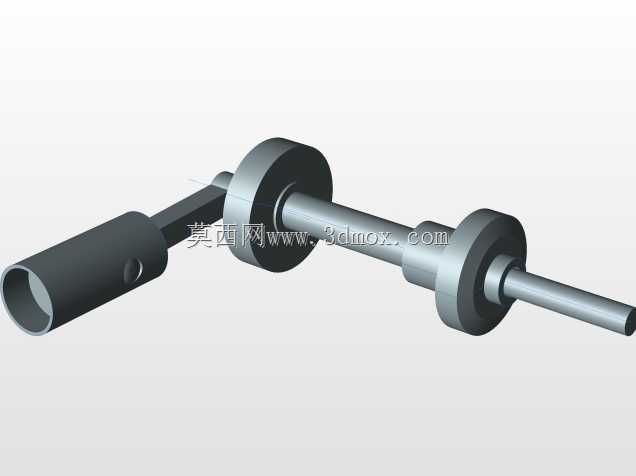

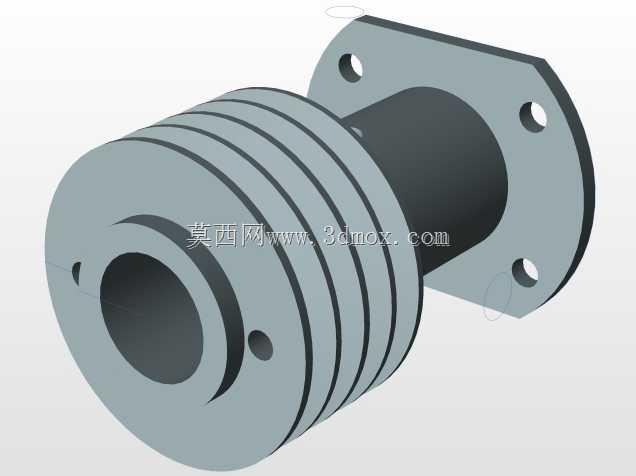

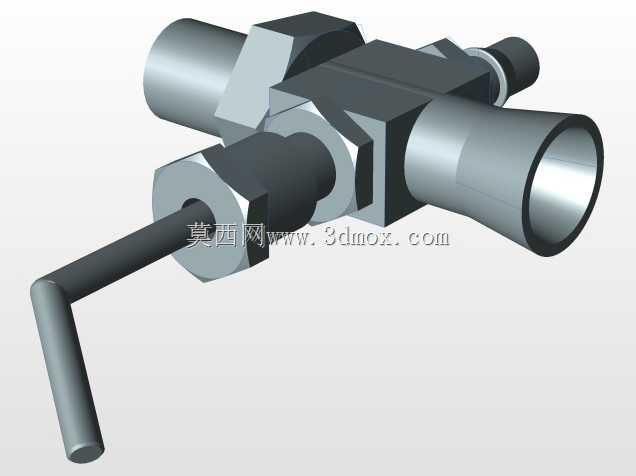

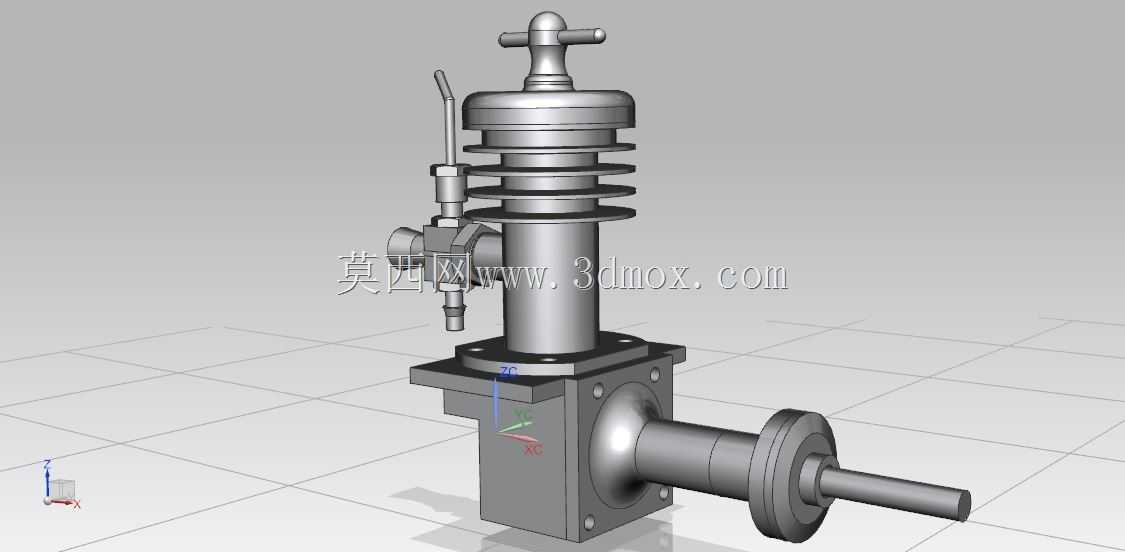

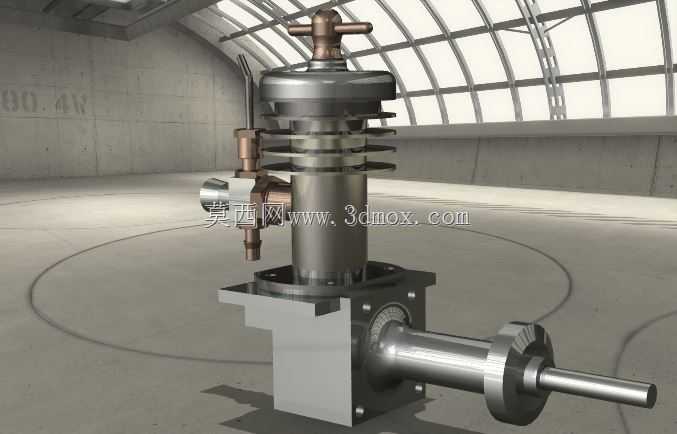

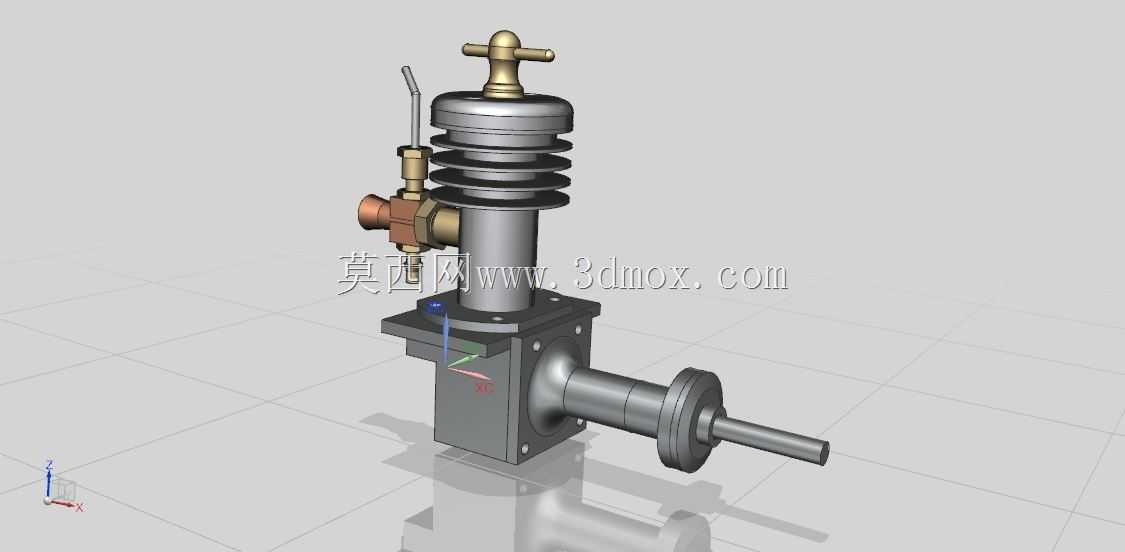

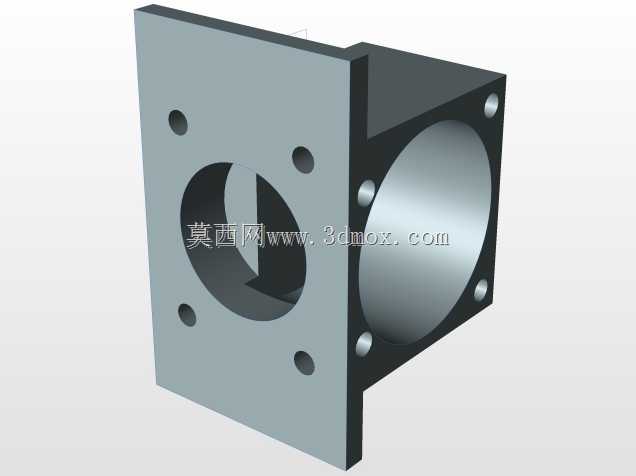

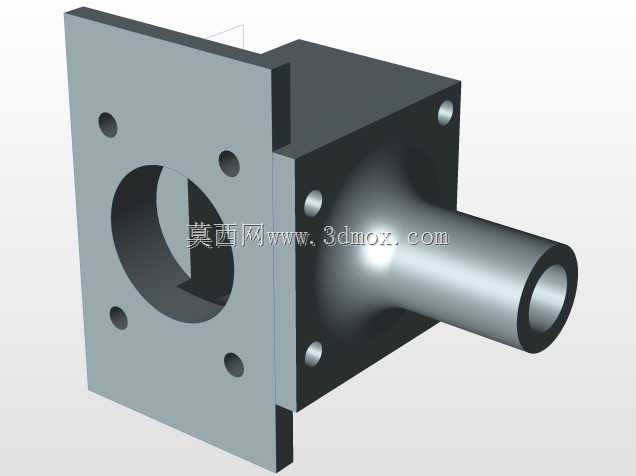

这款立式单缸原型动力装置，主要面向小型动力配套场景设计，可适配小型发电机组、园林作业机具、小型试验台架等对紧凑动力有需求的设备，作为核心动力输出单元完成热能到机械能的转换。从结构布局来看，整体采用立式同轴排布设计，上部为缸体散热总成，多层环形散热鳍片沿缸筒周向均匀分布，可在自然风冷工况下保证缸筒工作温度维持在合理区间，避免热负荷过高导致的部件形变；顶部设置的T型操作构件为减压启动手柄，可在启动阶段调整气门开度降低启动阻力，适配手动启动的使用场景。侧部集成的管路组件分别对应燃油供给、气道连通功能，接口位置预留标准安装法兰，可直接匹配对应通径的外接管路，无需额外做转接结构设计。下部的安装基座采用方形法兰结构，四个角位预留贯穿安装孔，可直接固定在配套设备的安装机架上，基座与缸筒之间设置加强筋结构，可抵消动力输出过程中产生的侧向振动载荷，保证整机运行稳定性。横向伸出的轴段为动力输出端，轴端加工有标准键槽，可通过联轴器、皮带轮等部件将动力传递至下游负载，输出轴与基座之间设置轴承支撑位，可承受一定的径向与轴向载荷，适配不同传动方式的连接需求。设计过程中优先考虑了部件的拆装维护性，缸盖、散热段、基座之间均采用螺栓连接结构，拆解时无需专用工装即可完成缸筒、活塞组件的检修更换；各密封面均预留密封件安装槽位，可适配O型圈、密封垫片等不同密封形式，避免工作过程中出现漏气、漏油问题。从安装边界来看，整机竖向高度控制在适配小型设备舱的尺寸范围内，横向输出轴的伸出长度预留了标准传动件的安装空间，侧部管路接口的朝向可根据实际安装场景做周向调整，不会与周边设备构件产生干涉。整体结构没有冗余设计，所有构件均服务于动力输出、散热、安装固定、维护便捷性这几个核心需求，可作为小型单缸动力装置的结构设计参考，也可用于教学场景下的发动机结构原理演示，帮助从业者理解立式单缸动力的布局逻辑与部件配合关系。
