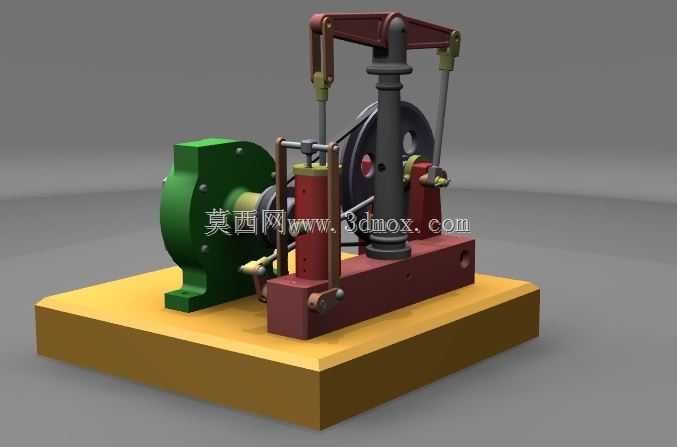

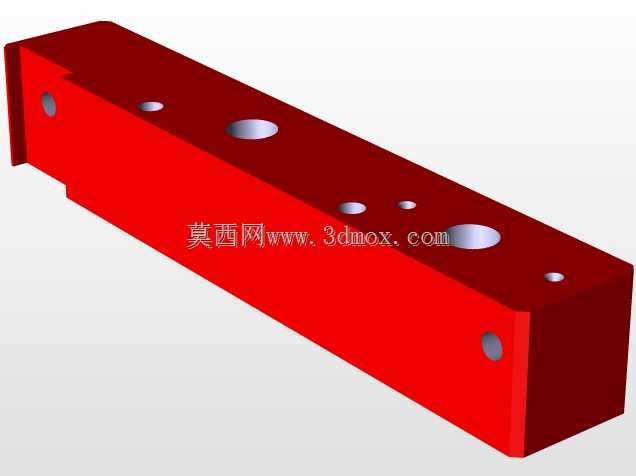

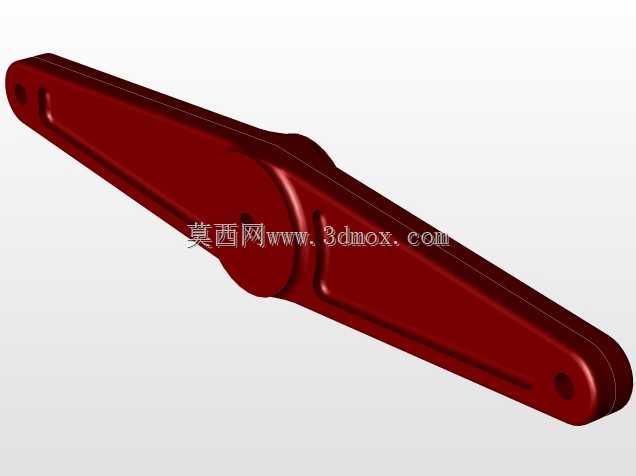

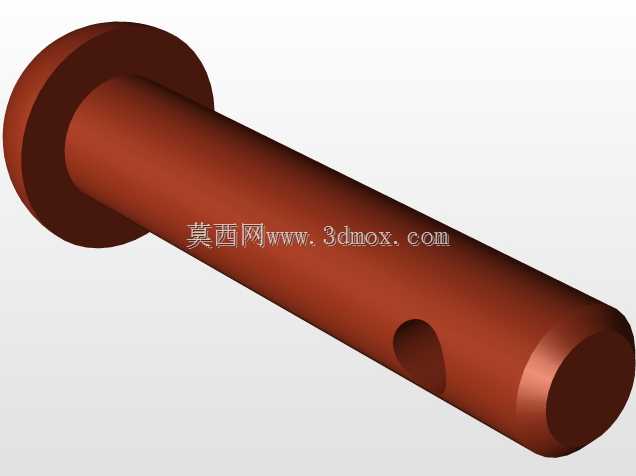

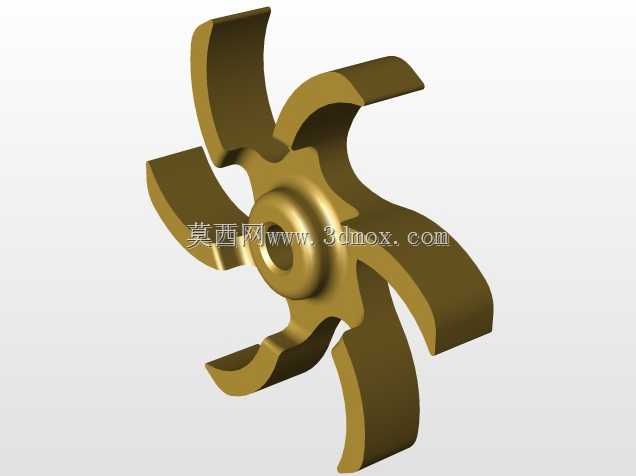

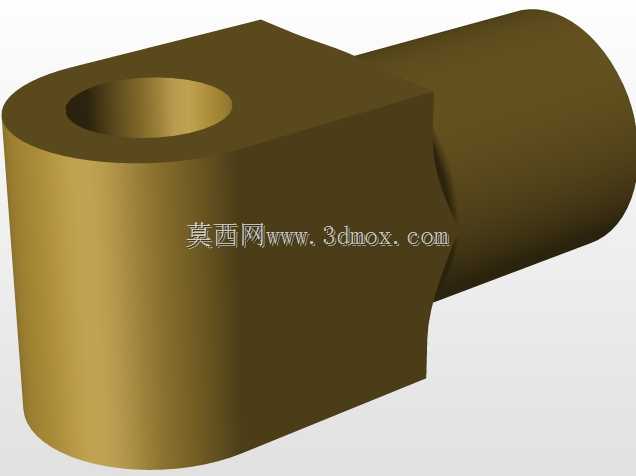

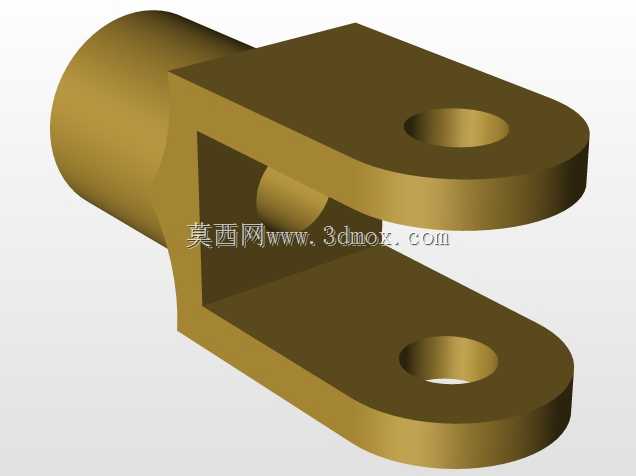

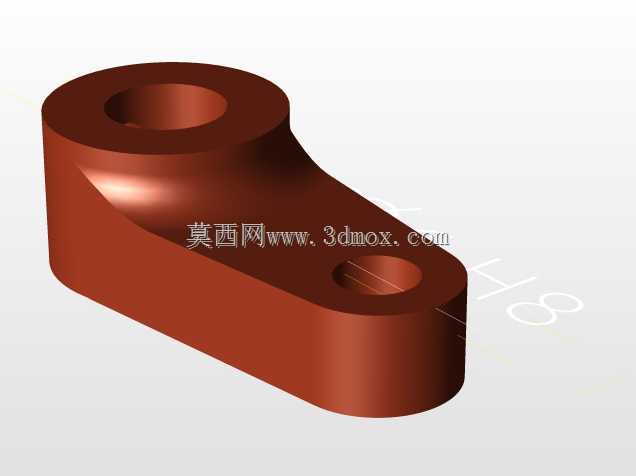

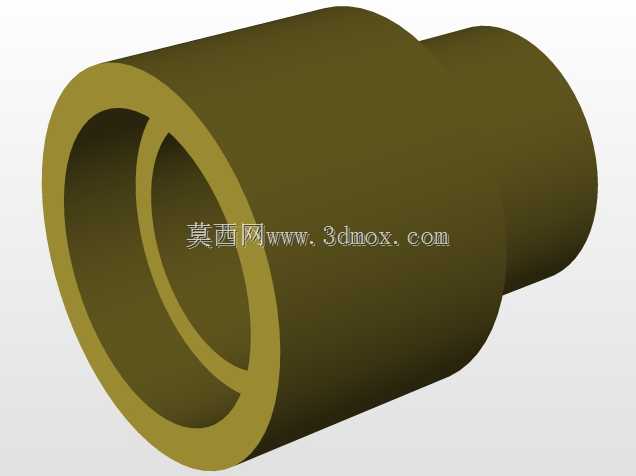

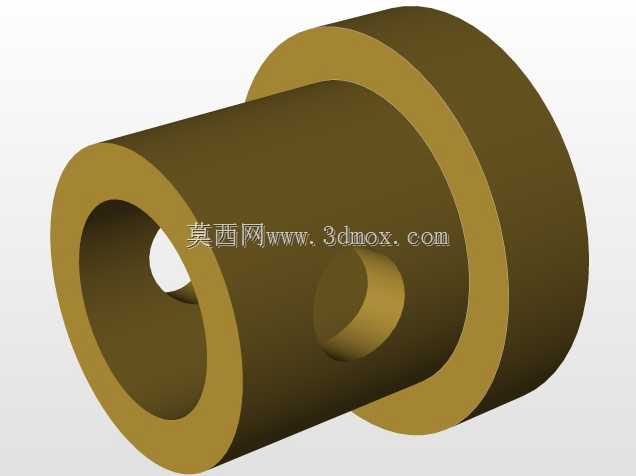

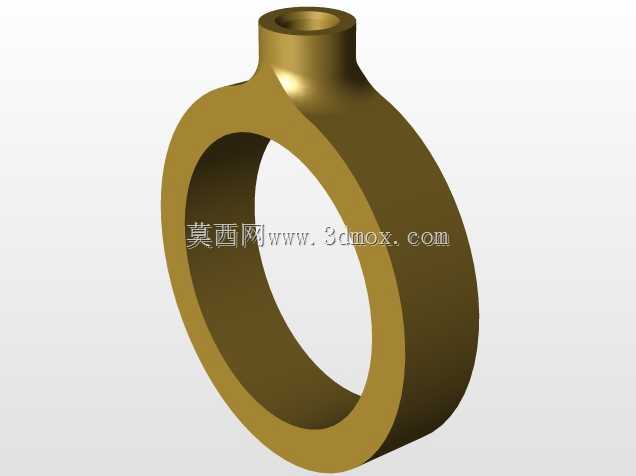

水平梁离心式蒸汽机传动结构

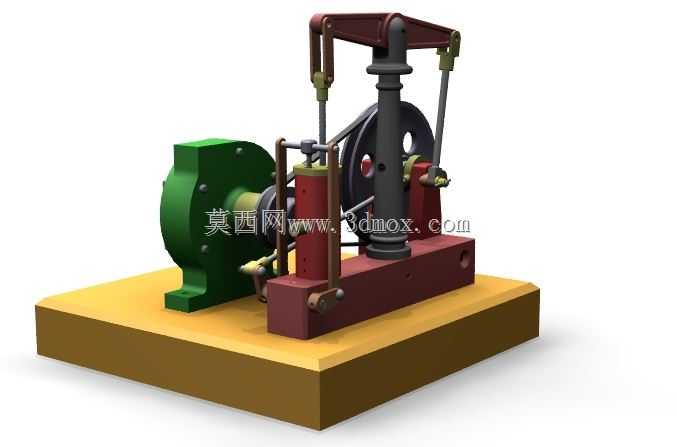

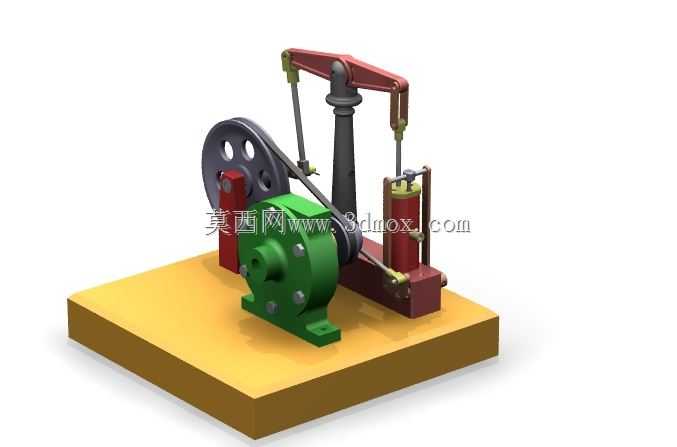

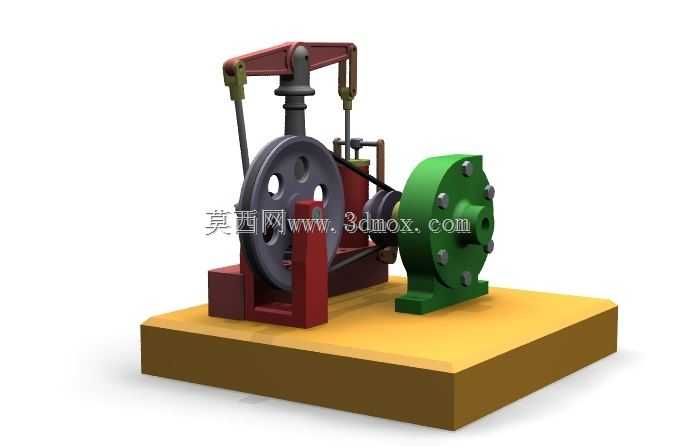

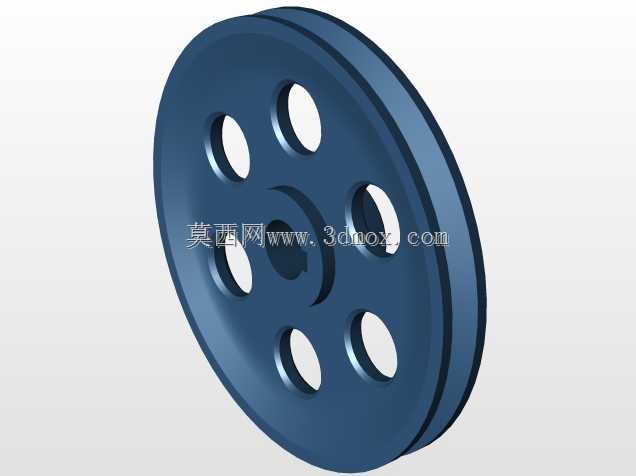

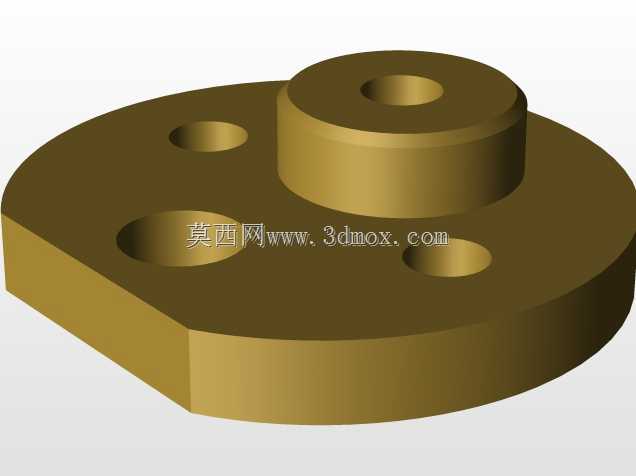

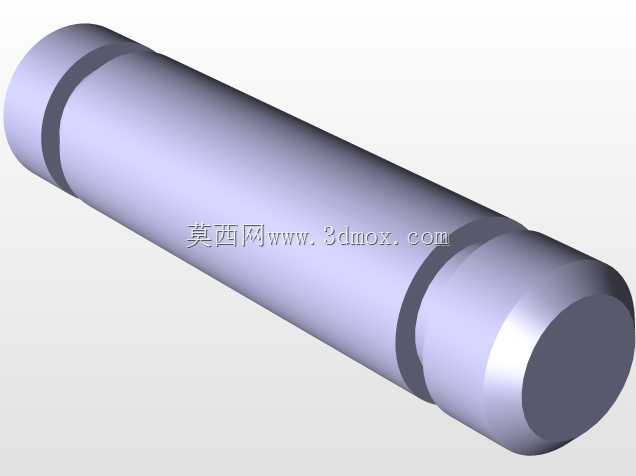

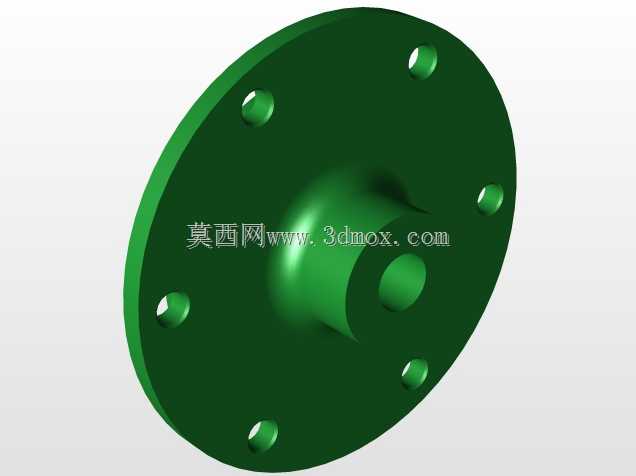

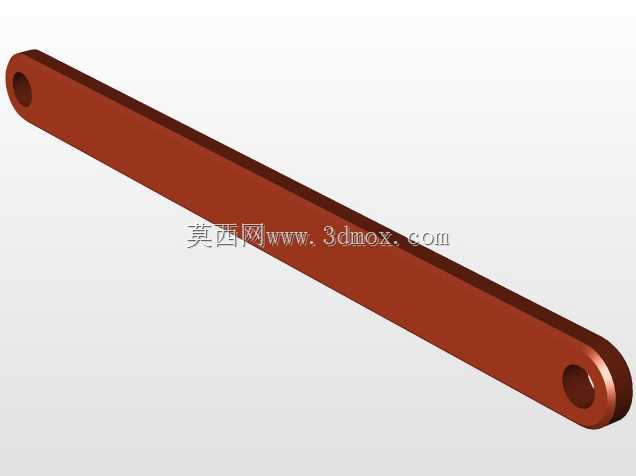

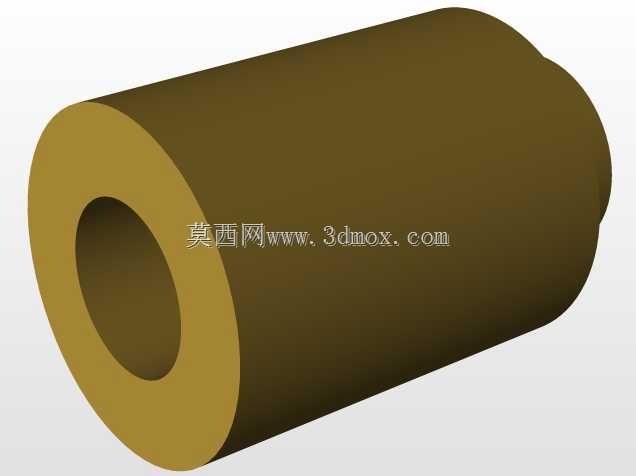

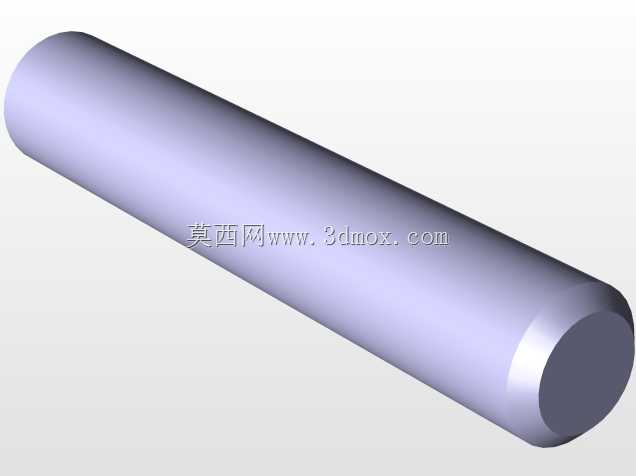

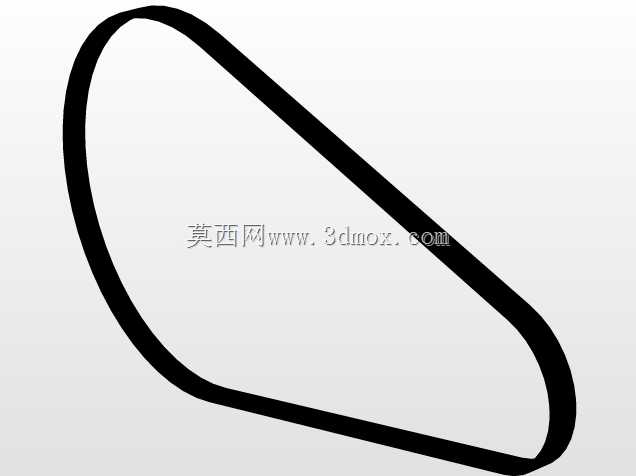

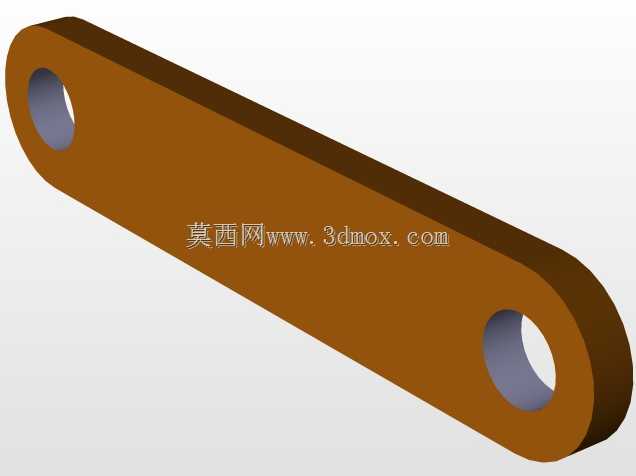

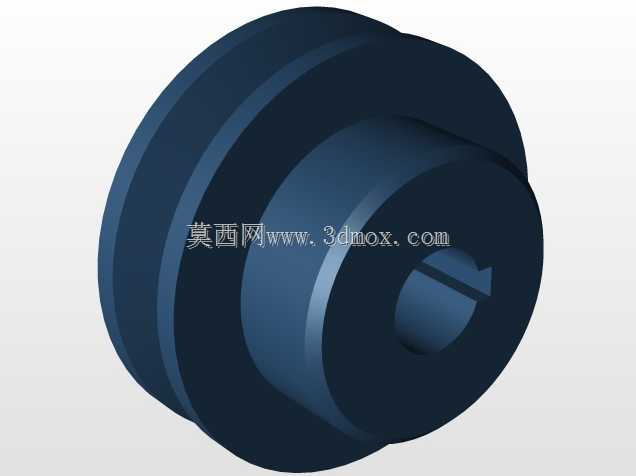

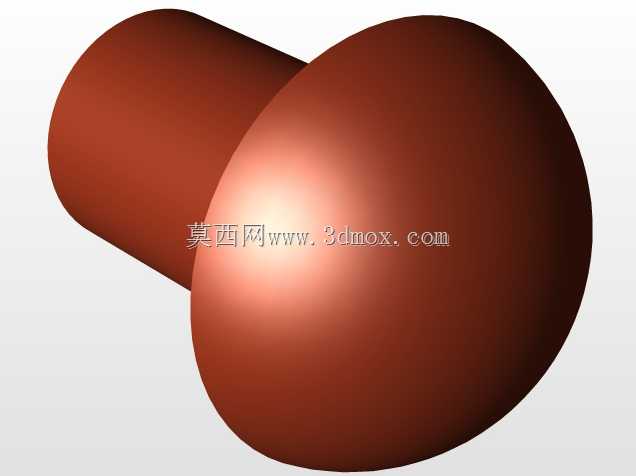

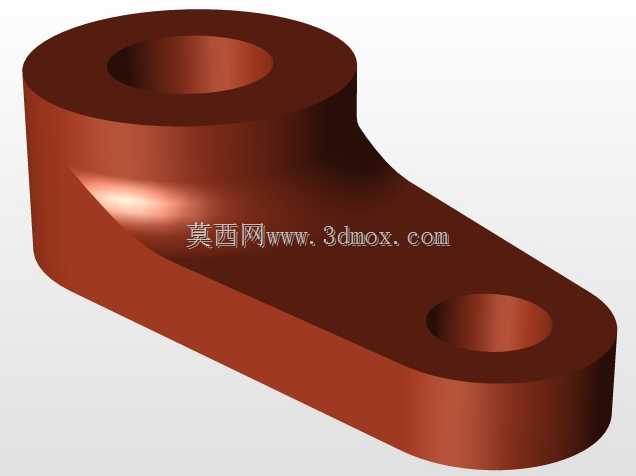

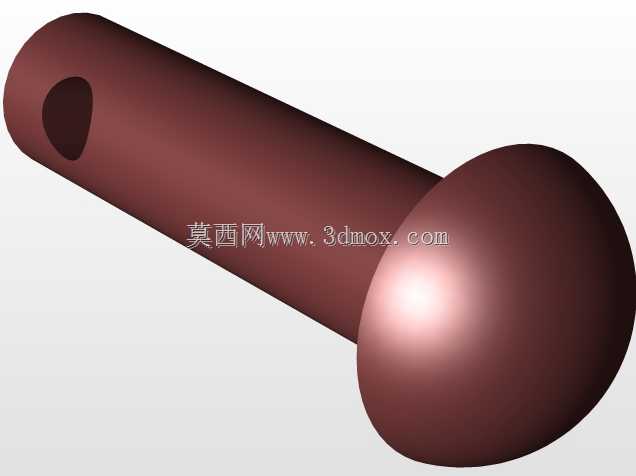

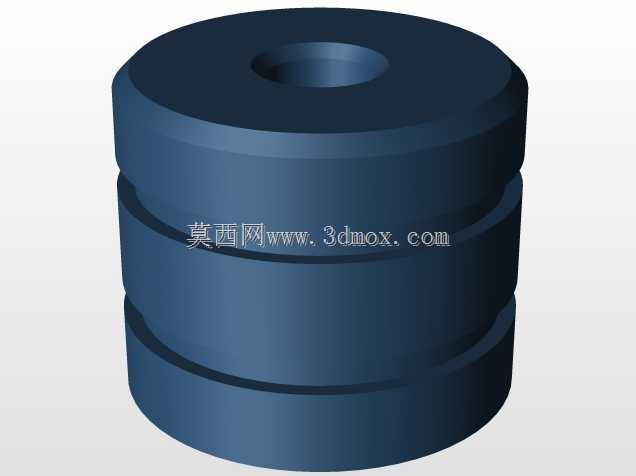

这类水平梁离心式蒸汽机属于早期往复式动力转换设备，在小型工坊动力供给、教学演示装置、复古动力展品场景中仍有应用价值，可将蒸汽热能通过活塞往复运动转换为旋转扭矩输出，为配套的小型加工机具、发电演示单元提供稳定动力源。设备核心采用水平梁配重来平衡活塞往复运动的惯性力，离心式调速结构可根据输出端负载变化自动调整蒸汽进气量，维持输出转速的相对稳定，避免负载突变引发的转速波动或飞车风险。设计过程中优先保证活塞缸与横梁摆动铰点的同轴度公差，活塞行程与飞轮偏心距的匹配经过反复校核，确保运动过程中连杆不存在卡滞、别劲的问题，飞轮轮缘的配重块经过动平衡校准，降低高速运转时的整机振动幅度。整机安装底座采用加厚铸铁式平台结构，所有运动部件的安装基准面统一加工在底座上平面，安装时需保证底座水平度偏差不超过0.1mm/m，避免因基础倾斜导致运动副偏磨。活塞缸采用立式布置，与水平梁的连接铰点预留0.2mm的轴向窜动间隙，补偿热胀冷缩带来的尺寸变化，蒸汽管路接口设置在缸体侧上方，避开运动部件的运动轨迹，防止管路干涉横梁摆动。传动带轮与飞轮同轴安装，带轮的槽型尺寸匹配通用A型三角带，可直接对接小型发电机、水泵等负载设备，输出轴端预留标准键槽，方便用户根据需求更换不同直径的带轮调整输出转速。横梁的摆动支点采用铜套滑动轴承，油杯位置设置在支点正上方，日常维护时可直接加注润滑脂，无需拆解结构即可完成保养。整体结构外露无封闭护罩，方便观察整个动力转换的运动过程，适合作为机械原理教学的演示教具，也可用于复古工业风的动态展品陈列，所有运动副的间隙均按照低速重载工况设计，可长时间连续运转无异常磨损。
