发动机配套离心式鼓风装置结构设计

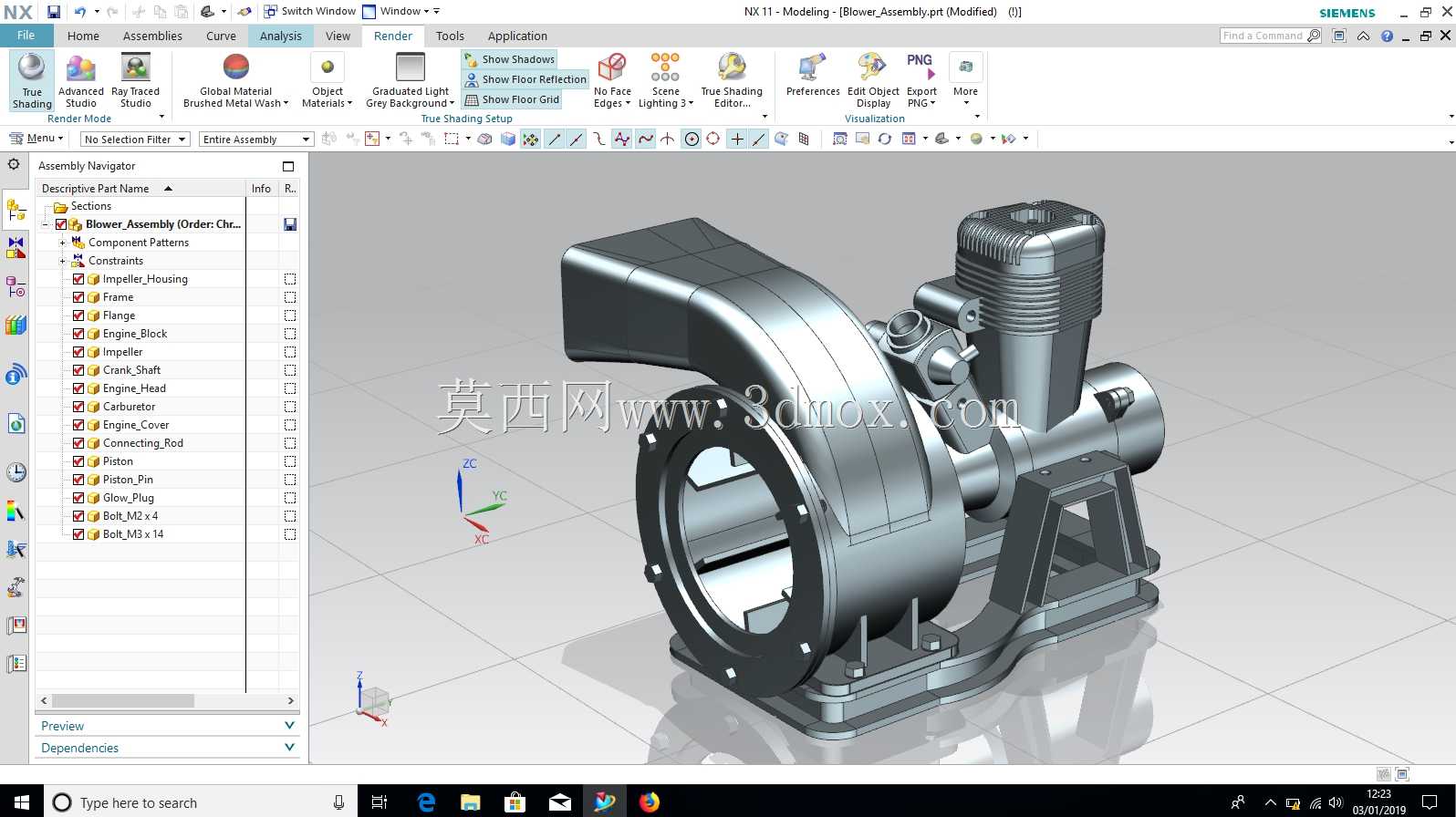

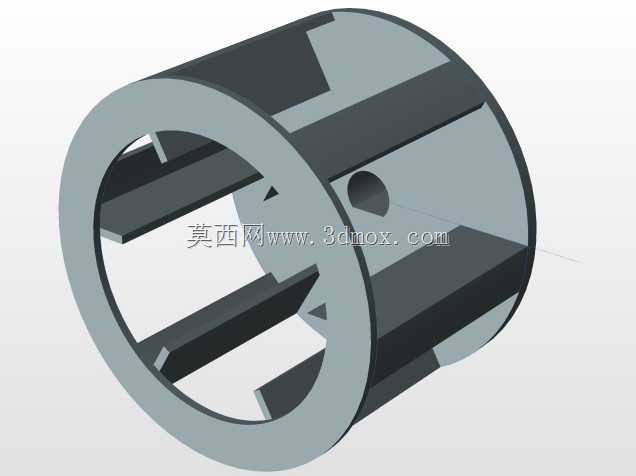

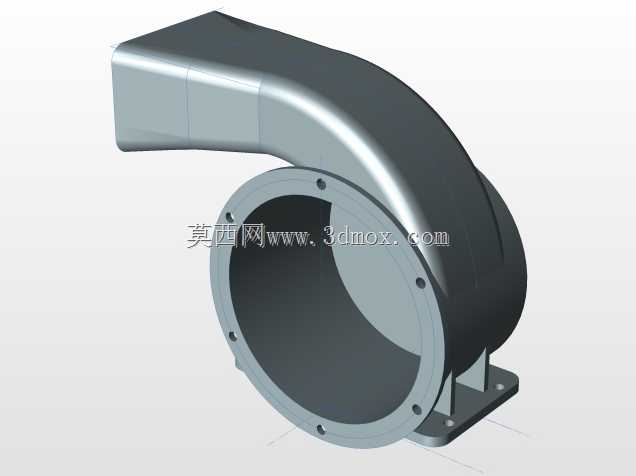

这款鼓风装置主要适配小排量单缸内燃机的风冷散热场景，在小型工程机械、农用动力机组、便携发电设备这类没有独立水冷循环系统的动力单元上应用较多，核心作用是为发动机缸体、散热鳍片提供定向强制对流的冷却气流，避免动力单元持续高负荷运转时出现热累积超温，拉缸、密封件老化失效这类故障。从结构设计逻辑来看，整体采用蜗壳式离心风轮搭配直连传动的布局，风轮输入端直接与发动机曲轴输出端对接，省去了额外的传动皮带、张紧轮结构，既减少了动力传递过程中的损耗，也压缩了整套装置的轴向安装尺寸，适配紧凑型动力舱的布置要求。蜗壳的流道型线采用渐扩式设计，气流从风轮中心轴向进入后，经叶片加速沿蜗壳周向导流，最终从切向出风口定向送出，出风口的法兰接口预留了标准螺栓孔位，可以直接对接发动机缸体的散热导风罩，不需要额外做转接结构，安装时的对位公差控制在±0.5mm范围内就能保证气流密封，不会出现漏风导致散热效率下降的问题。整套装置的安装底座采用一体化铸造成型的支脚结构，支脚位置设置了四个减震安装孔，孔位间距匹配常规单缸发动机的安装基座尺寸，安装时配合橡胶减震垫，可以抵消发动机运转时产生的高频振动，避免鼓风装置的壳体、风轮出现共振疲劳损坏。风轮部分采用前倾式叶片设计，在发动机怠速工况下就能输出足够的冷却风量，不需要额外提升发动机转速来满足散热需求，兼顾了低负荷工况下的散热效率与能耗表现。蜗壳与发动机缸体的连接位置设置了定位止口，装配时可以快速对位，减少现场安装的调整时间，同时止口处预留了密封槽，适配耐高温橡胶密封圈，能够阻挡发动机运转时产生的油污、粉尘进入风轮腔室，避免叶片积灰导致动平衡失效。整套装置的外形轮廓做了倒角处理，没有尖锐外凸结构，在狭小的动力舱内布置时不会和周边的油路、电路管线发生干涉，安装边界的预留间隙只需要保证10mm以上就能满足装配与运维要求，日常维护时只需要拆开蜗壳侧盖就能清理风轮叶片上的积尘，不需要将整套装置从发动机上拆解下来，降低了运维的操作难度。
