手动快速压紧式夹钳结构设计

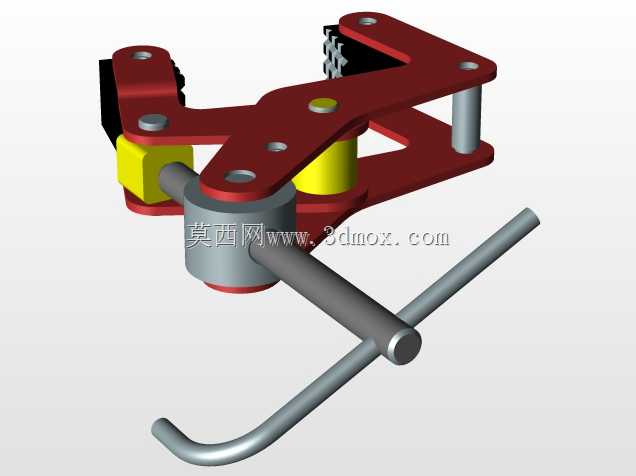

　　这款手动压紧夹钳是机械加工、装配工位上极为常用的工装夹紧元件，日常在焊接工装台、机加工辅助定位、小型零部件装配工位、木质构件胶合压紧场景中都能见到它的身影，核心作用是在工序作业过程中对工件施加稳定的垂直压紧力，避免工件受切削力、焊接应力、装配外力作用出现位移、翘曲，保障工序加工精度与装配一致性。从结构设计逻辑来看，这款夹钳采用了肘节自锁的力学原理，扳动顶部的T型操作手柄时，内部的连杆机构会越过力学死点，此时即便施加在手柄上的外力撤除，夹钳也能持续保持夹紧状态，不会因为作业过程中的振动、工件受力反冲出现松脱，只有反向扳动手柄才能解锁松开工件，这种设计大幅降低了操作人员的持续施力负担，单次扳动即可完成夹紧或松脱动作，

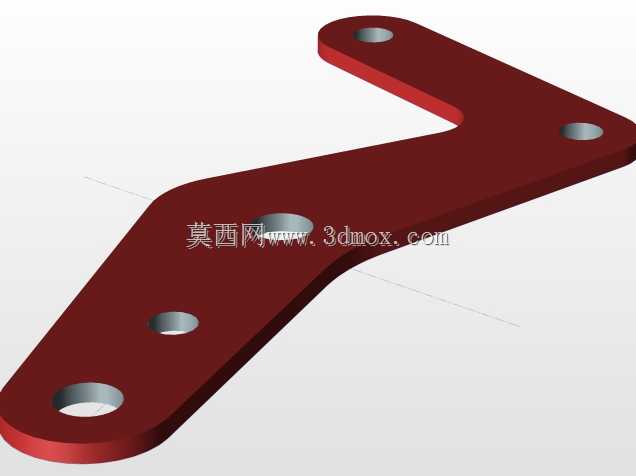

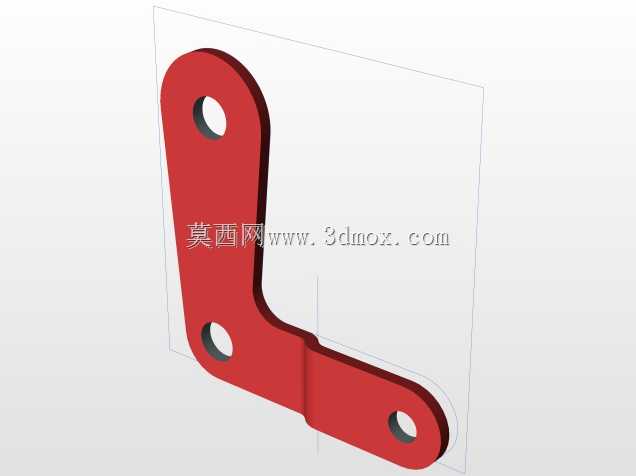

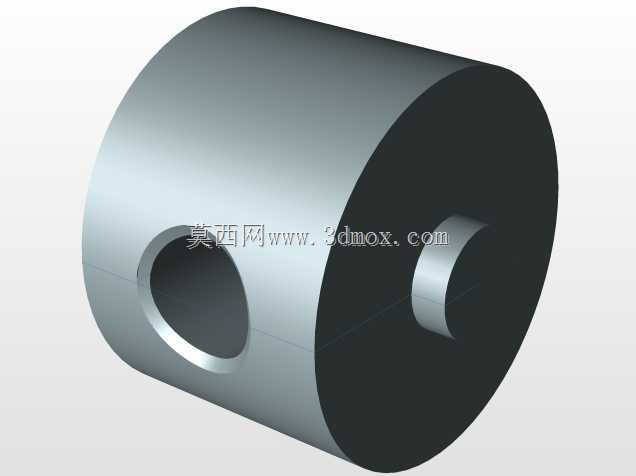

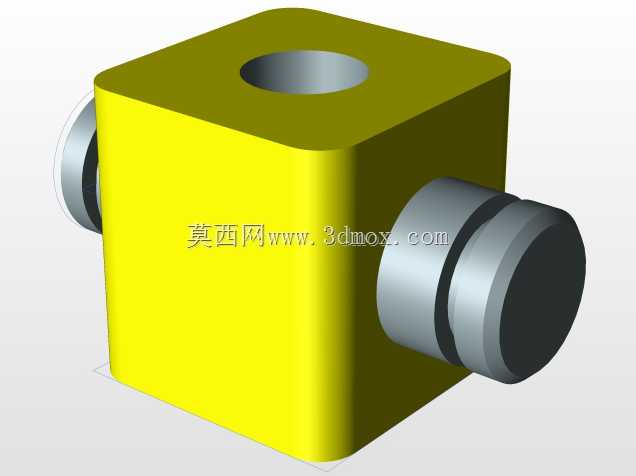

　　操作节拍远低于传统螺栓压紧结构。夹钳的主体承压臂采用了弯折式钢板结构设计，两个夹臂的铰接点都配置了耐磨销轴，销轴与臂身的连接位置设置了衬套，长期反复扳动也不会出现铰接间隙过大的问题，夹紧端的压头做了齿形防滑处理，接触工件的端面带有细密的咬合齿，针对金属毛坯面、木质粗糙面、塑料构件表面都能提供足够的摩擦力，避免夹紧后工件出现滑移。压头位置还预留了微调行程空间，可以根据被夹工件的厚度差异做小范围的高度调整，适配不同厚度规格的工件装夹需求，不需要额外加装垫块就能满足常规工位的装夹公差要求。从安装边界来看，这款夹钳的两个固定臂底部都设计了带安装孔的基座，安装孔的孔位间距适配标准工装台的T型槽间距，可以直接通过T型螺栓固定在工装平台上，

　　也可以通过螺栓连接固定在专用工装的基板上，整体安装占用的平面空间较小，不会过多占用工装台的有效作业面积，夹钳张开状态下的开口行程可以覆盖常规小型零部件的装夹厚度范围，夹紧状态下的压头垂直行程能够满足工件快速取放的空间需求，不需要完全拆卸夹钳就能完成工件的上下料操作。在实际使用过程中，这类夹钳的夹紧力输出稳定，不会因为操作人员的施力大小差异出现过大的夹紧力波动，既可以避免夹紧力过小导致的工件定位失效，也能避免夹紧力过大压伤薄壁工件的表面，针对薄壁钣金件、塑料件、木质构件的装夹场景，还可以在压齿位置加装橡胶保护垫，进一步降低夹痕产生的概率。夹钳的整体结构没有复杂的液压、气动辅助元件，完全依靠纯机械结构实现夹紧自锁，

　　日常维护只需要定期在铰接销轴位置加注润滑脂，就能保障长期操作的顺畅性，不会出现气动元件漏气、液压元件漏油的故障问题，在没有气源、电源的野外维修工位、临时装配场景下也能正常使用，环境适应性远高于动力驱动类的夹紧元件。从结构建模的细节来看，这款夹钳的所有铰接位置都做了间隙配合的公差预留，臂身的弯折角度经过力学优化，在保障整体结构强度的前提下尽可能降低了臂身的材料用量，整体重量较轻，操作人员可以根据工位需求快速挪动安装位置，不需要借助起重设备就能完成工位调整。夹钳的操作手柄做了弯勾式的收尾设计，操作人员扳动手柄时可以借助手部的勾拉力完成解锁动作，操作施力的角度符合人体工学，长时间反复操作也不容易出现手部疲劳，手柄的长度经过力矩优化，只需要较小的手部施力就能输出足够的夹紧力，女性操作人员也可以轻松完成夹紧操作。
