带加强筋冲压折弯金属安装固定支架

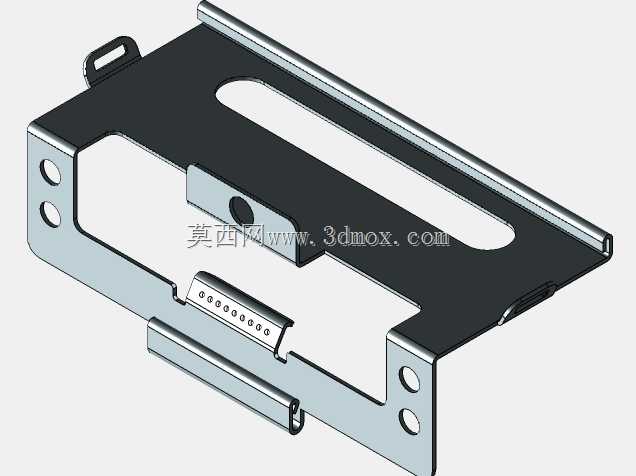

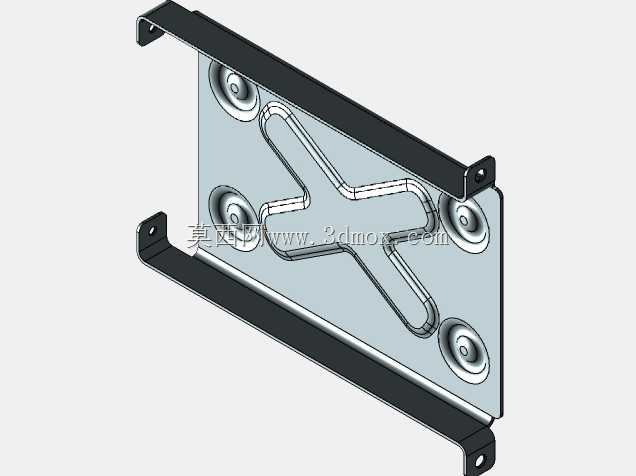

这类带加强筋的冲压折弯金属支架，多应用在工控机箱内部、小型机电设备的模组承载场景中，核心作用是为硬盘、小型控制板卡、传感模组这类需要悬空或侧装的部件提供可靠的安装承载面，替代传统的塑料支架解决高温工况下的形变失效问题。从结构设计来看，主体承载面采用平板冲压成型，四个方向延伸出的折弯翻边是主要的安装定位结构，翻边上预冲的安装孔位做了沉台处理，避免装配时螺丝凸起干涉内部走线，同时翻边的折弯高度经过匹配计算，刚好能让承载部件与设备内壁留出3-5mm的散热间隙，防止部件运行时的热量直接传导到设备壳体造成局部过热。承载面中部的异形加强筋是整个结构的设计核心，并非装饰性结构，通过冲压拉伸形成的闭合筋条，能在不增加板材厚度的前提下，将平板的抗弯折刚度提升40%以上，即使承载1kg以内的部件长期震动，也不会出现板面下凹、孔位错位的问题，筋条的走向特意避开了承载部件的底部螺丝位与散热孔区域，不会影响被承载部件的正常装配。四个角位的圆形压铆凸台，是为了匹配被安装部件的底部定位柱设计，装配时部件的定位柱可以直接卡入凸台内，不需要额外调整对位，能大幅减少产线装配的对位时间，凸台的拉伸高度控制在1.2mm，刚好抵消板材本身的平面度误差，保证被安装部件装配后处于水平状态，不会出现倾斜导致的接插件接触不良问题。从安装边界来看，支架整体的外轮廓尺寸适配标准工控机箱的3.5寸部件安装位，两侧的折弯翻边可以直接通过螺丝固定在机箱的立柱上，不需要额外设计转接件，翻边的折弯圆角采用R0.8的标准冲压圆角，避免锐边割伤装配人员的手部，同时也减少冲压过程中的应力集中，降低板材折弯处开裂的风险。板材选用常规的冷轧钢板，表面做发黑防锈处理，不需要额外的喷涂工序就能满足常规工业环境的防锈要求，整体冲压工序仅需要落料、拉伸筋条、冲孔、折弯四道工序，量产时的模具成本可控，单件加工节拍短，适合大批量的设备配套使用。在实际选型适配时，需要注意支架的安装孔位间距与被承载部件的孔位是否匹配，同时确认翻边的安装方向与设备内部的走线空间是否冲突，这类支架的承载冗余量足够应对常规的小型机电部件安装，不需要额外做结构加强。
