单缸动力单元后部壳体结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217047
  • 单缸动力单元后部壳体结构设计
  • 单缸动力单元后部壳体结构设计

这款后部壳体是小型单缸往复式动力单元的核心承载构件,主要适配通用小型汽油机、航模动力以及小型园林机械动力总成,在整个动力单元中承担着腔体密封、部件承载、散热辅助以及安装定位的多重作用。从实际应用场景来看,这类壳体多用于排量50cc-120cc级别的小型风冷动力,覆盖园林修剪设备、小型便携发电机组、遥控模型大排量动力以及小型代步助力单元的配套需求,是动力总成中连接缸体散热段、曲轴腔侧盖以及进排气附属组件的核心基体。

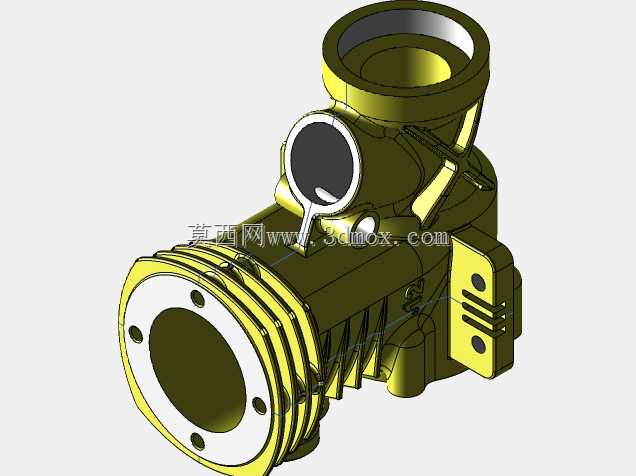

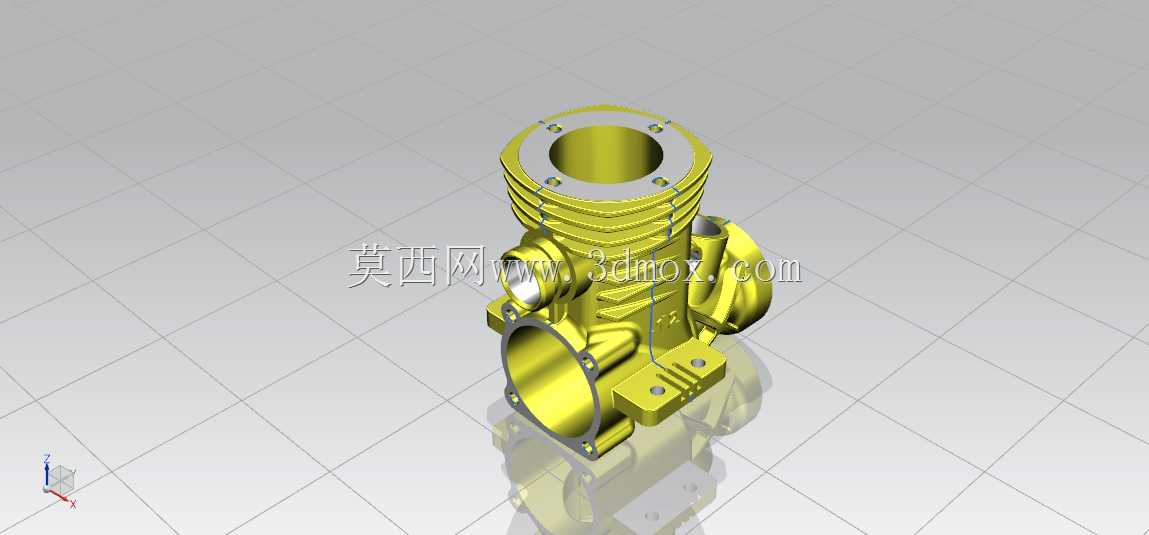

从结构设计思路来看,壳体上部的带法兰筒段是气缸工作腔的延伸部分,外壁均匀布置的环形散热鳍片,是针对风冷工况设计的散热结构,鳍片的间距、厚度以及延伸长度都经过热负荷校核,保证动力持续高转速运行时,缸壁热量能通过鳍片快速与流经的空气完成热交换,避免缸壁温度过高引发润滑失效或者部件热变形。上部法兰端面上均匀分布的螺栓孔,用于和气缸头组件完成密封连接,孔位的位置度公差控制在0.05mm以内,保证缸头垫的密封压合面受力均匀,避免高压燃气泄漏。

壳体侧部的异形凸台结构,分别预留了进气转接、气门传动组件避让以及油路导通的安装空间,下部的大口径法兰开口是曲轴腔体的侧部安装接口,用于和曲轴箱主体、侧盖组件完成对接,法兰面上的螺栓孔按照不等距圆周排布,避免安装时出现错装,同时保证结合面的密封压力均匀分布。壳体下部延伸出的带孔安装凸耳,是整个动力单元的机架安装点位,凸耳的厚度、孔位间距以及加强筋的布置,都经过振动工况的强度校核,能够承受动力运行时的往复惯性力冲击,避免安装点位出现疲劳断裂。

在安装边界上,壳体上部筒段的外径与散热鳍片的最大外轮廓尺寸,匹配对应排量级别的导风罩安装空间,侧部凸台的外伸长度预留了化油器或者电喷节气门体的安装操作空间,下部安装凸耳的孔位间距适配通用小型动力的标准机架安装尺寸,不需要额外做转接支架就能完成整机固定。壳体内部的腔体轮廓,避让了曲轴平衡块、连杆大头的运动轨迹,最小间隙控制在1.5mm以上,避免运行过程中运动部件与壳体内壁发生刮碰,同时腔体内部的圆角过渡设计,能够减少应力集中,提升壳体在交变负荷下的结构强度。整个壳体采用压铸工艺成型的结构设计,壁厚均匀控制在2.5-3mm之间,既保证了结构刚性,又尽可能控制了构件自重,适配小型动力单元的轻量化需求。
