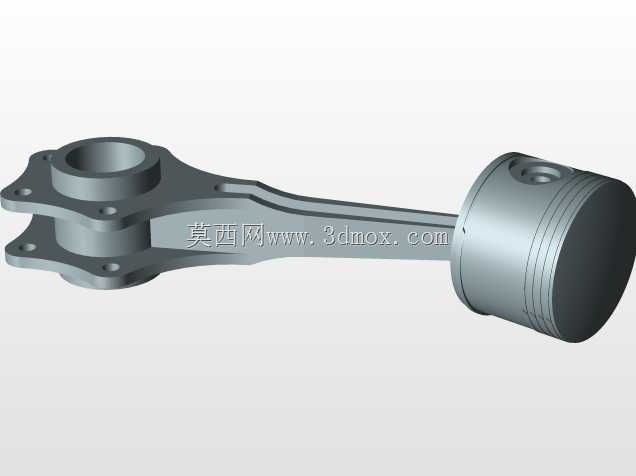

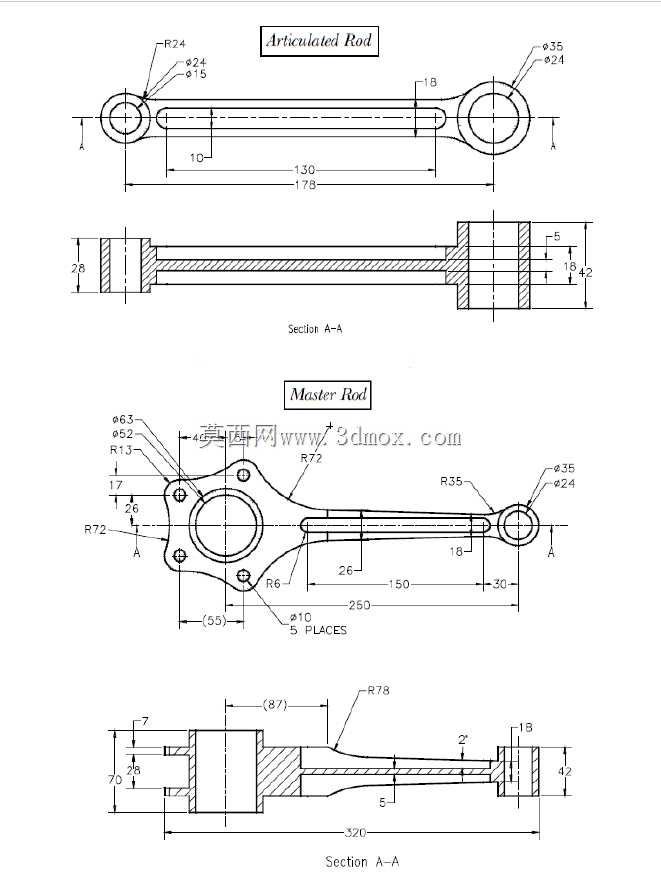

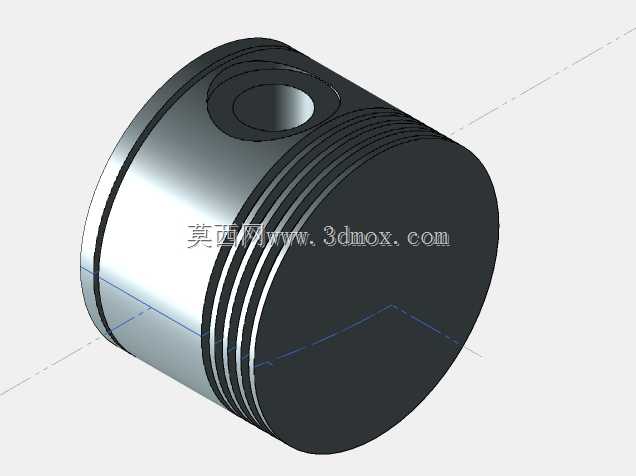

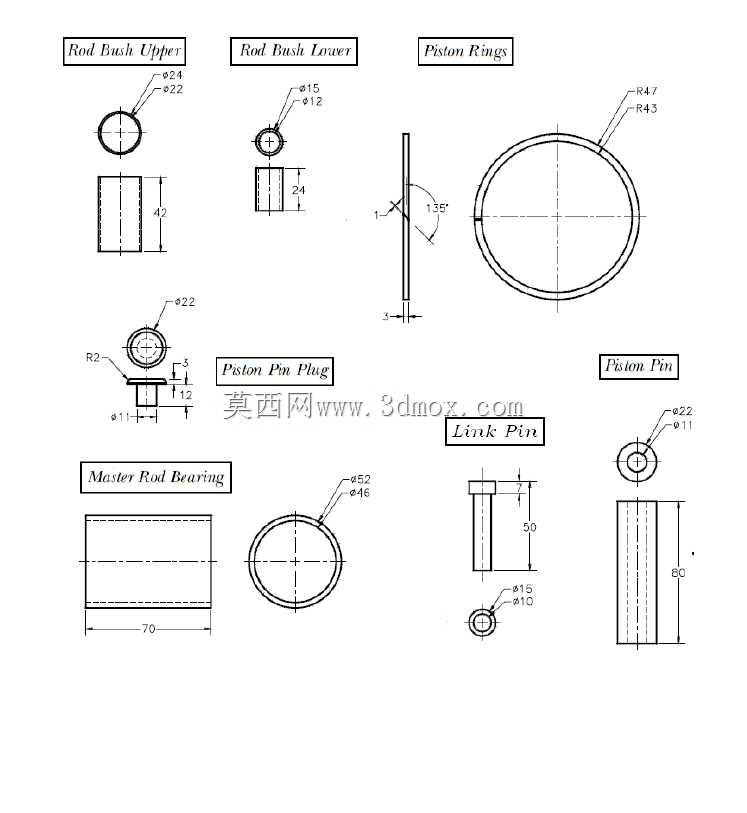

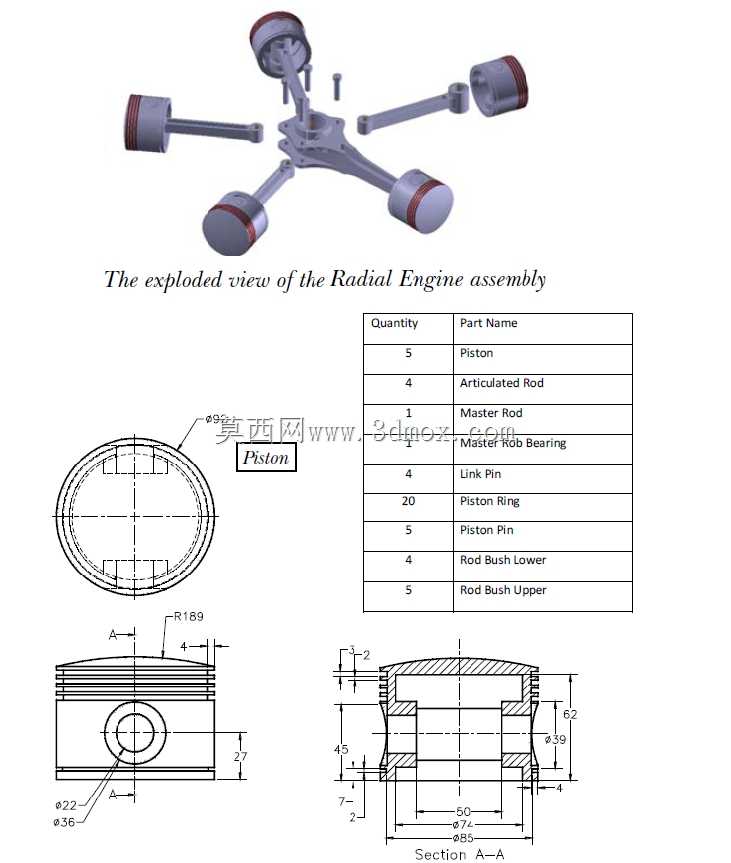

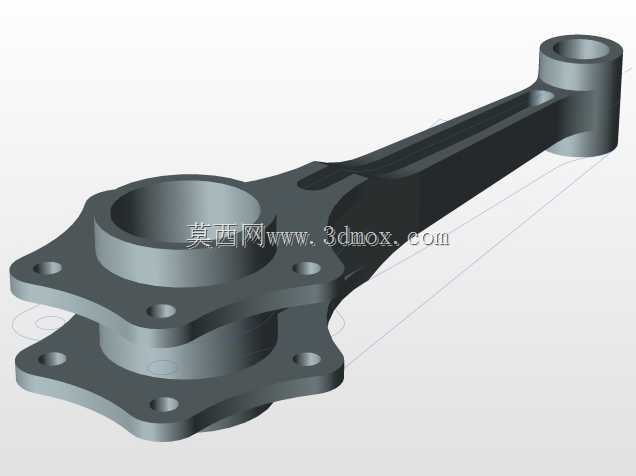

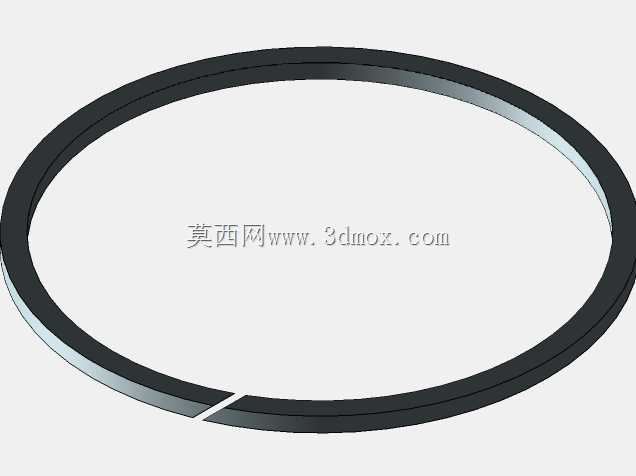

这类径向排布的动力结构,最早在航空活塞动力场景中得到广泛应用,相比直列、V型排布的动力单元,其曲轴长度更短,整体结构的径向受力更为均衡,不需要额外布置复杂的平衡轴结构来抵消活塞往复运动带来的惯性力,在早年的轻型飞机、小型通航设备上,能有效降低动力单元的整体重量,同时提升整机的功重比。在结构设计层面,这套总成采用多组活塞围绕中心曲柄呈圆周均匀排布的方案,其中主连杆直接与曲柄销配合,其余副连杆通过铰接结构与主连杆的凸缘部位连接,这种设计能将所有活塞的往复直线运动,统一转化为中心曲轴的旋转运动,相比多缸独立连杆的结构,大幅缩减了曲柄部位的轴向尺寸,让整个动力单元的结构更为紧凑。从零件配合的细节来看,活塞部位设置了多道环槽,分别对应气环与油环的安装位置,气环负责密封燃烧室内的高压燃气,避免做功行程中燃气窜入曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油进入燃烧室参与燃烧。活塞销采用全浮式设计,在发动机正常工作温度下,活塞销可在连杆小头衬套与活塞销座孔内自由转动,能让活塞销表面的磨损更为均匀,延长部件的使用寿命。连杆部位分为主连杆与副连杆两类,主连杆的大头直接套装在曲柄销上,杆身采用工字型截面设计,在保证结构强度、刚度满足做功冲击载荷要求的前提下,尽可能降低连杆自身的重量,减少往复运动的惯性质量;副连杆的两端分别通过铰接销与活塞、主连杆的铰接座连接,铰接部位设置有耐磨衬套,能降低铰接副的磨损速率,同时预留有合适的配合间隙,保证各缸活塞在运动过程中不会出现运动干涉。从安装边界来看,整个动力总成的外轮廓呈规则圆柱状,所有气缸的中心轴线均交汇于曲轴的旋转中心,安装时可通过中心曲轴的两端轴承位实现整机定位,外围气缸的散热片可直接暴露在迎面气流中,在航空应用场景下不需要额外设置复杂的水冷管路,仅依靠迎面气流即可满足散热需求,大幅简化了配套系统的结构。在实际运行过程中,这类径向结构的动力输出更为平顺,多缸交替做功的间隔角度均匀,曲轴旋转过程中的扭矩波动更小,能有效降低动力输出端的振动水平,除了传统的航空应用场景外,在小型固定式动力设备、复古轻型载具的动力改装场景中,这类结构也凭借紧凑的外形、可靠的运行表现得到应用。设计过程中需要重点关注各连杆铰接点的运动轨迹校核,避免活塞到达上下止点时出现连杆与其他部件的干涉,同时要保证各缸的压缩比一致,让每个气缸的做功效率保持均衡,避免出现个别缸负荷过大导致的部件早期失效问题。活塞的外形尺寸需要与气缸内壁保持合适的配合间隙,既要避免间隙过大导致的密封不良、敲缸问题,也要防止热态下活塞膨胀出现拉缸故障,活塞裙部的型线需要根据热变形量做针对性设计,保证工作温度下活塞与气缸的配合间隙处于合理区间。
