改装款钛合金汽车轮毂轮辋结构设计

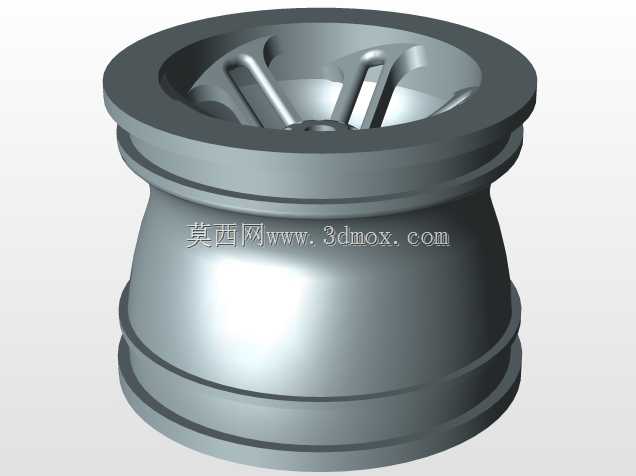

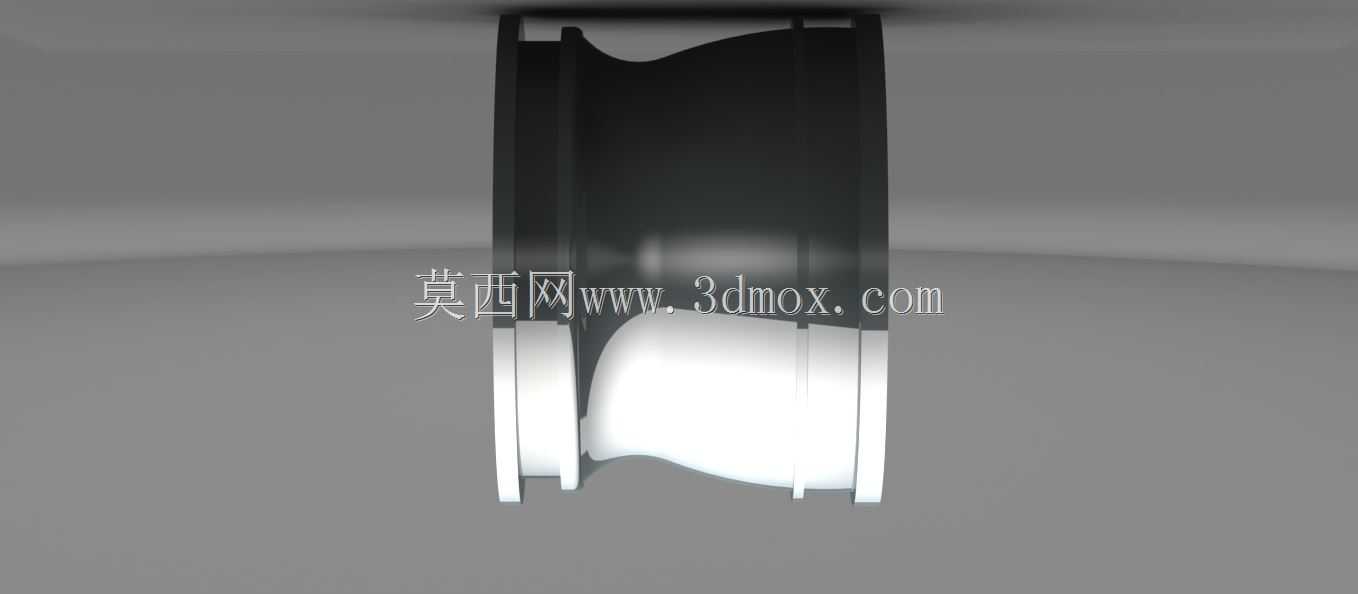

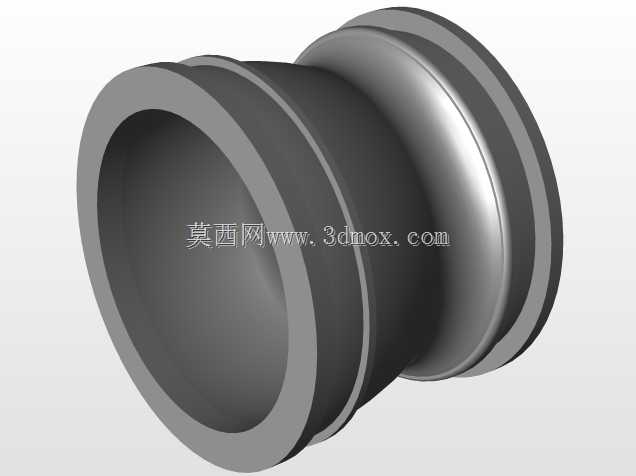

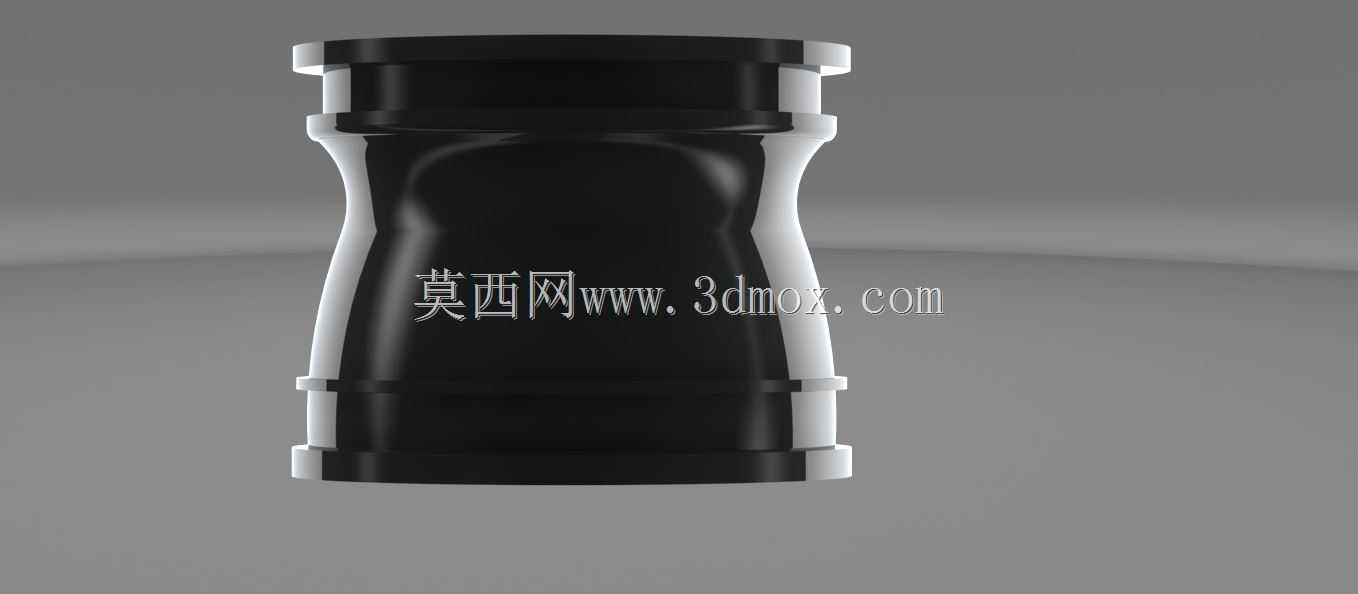

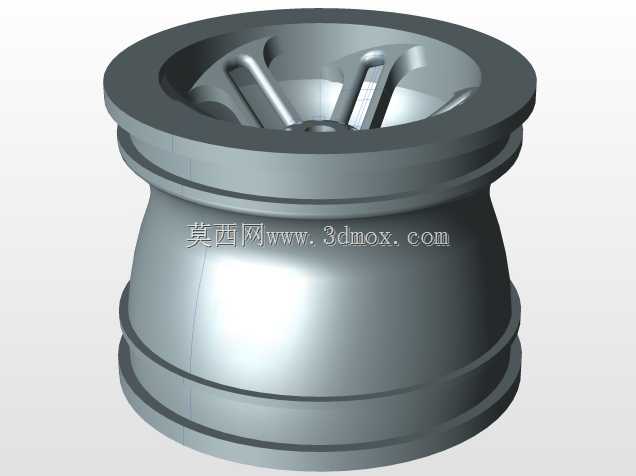

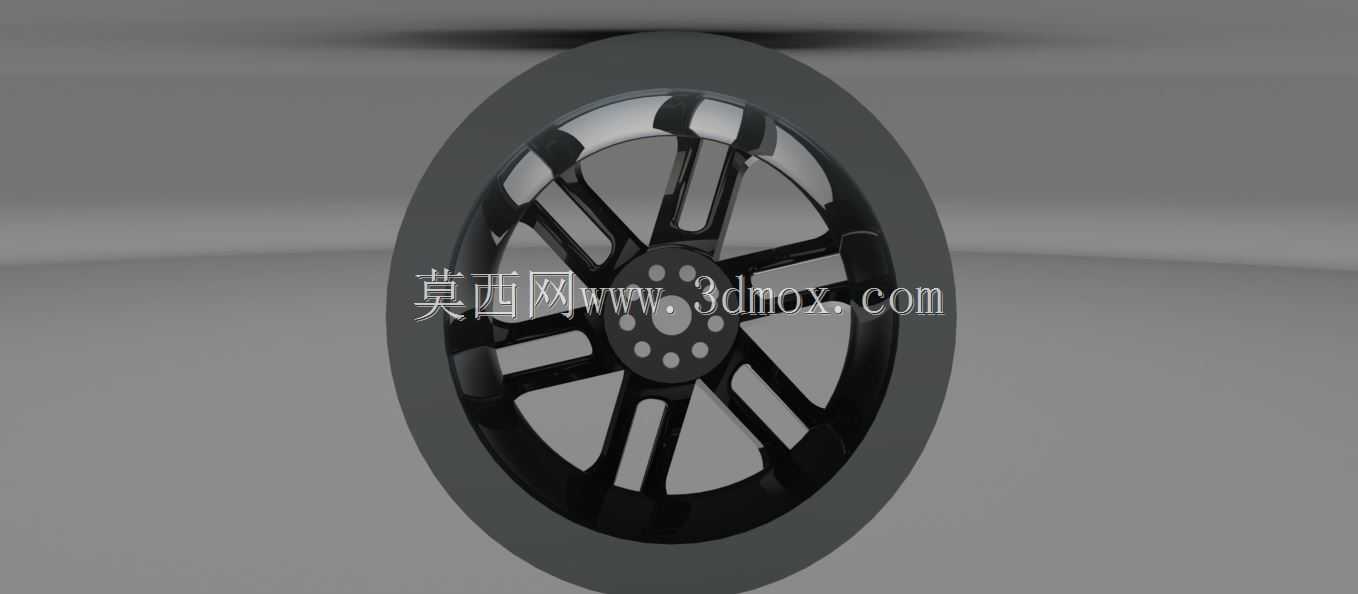

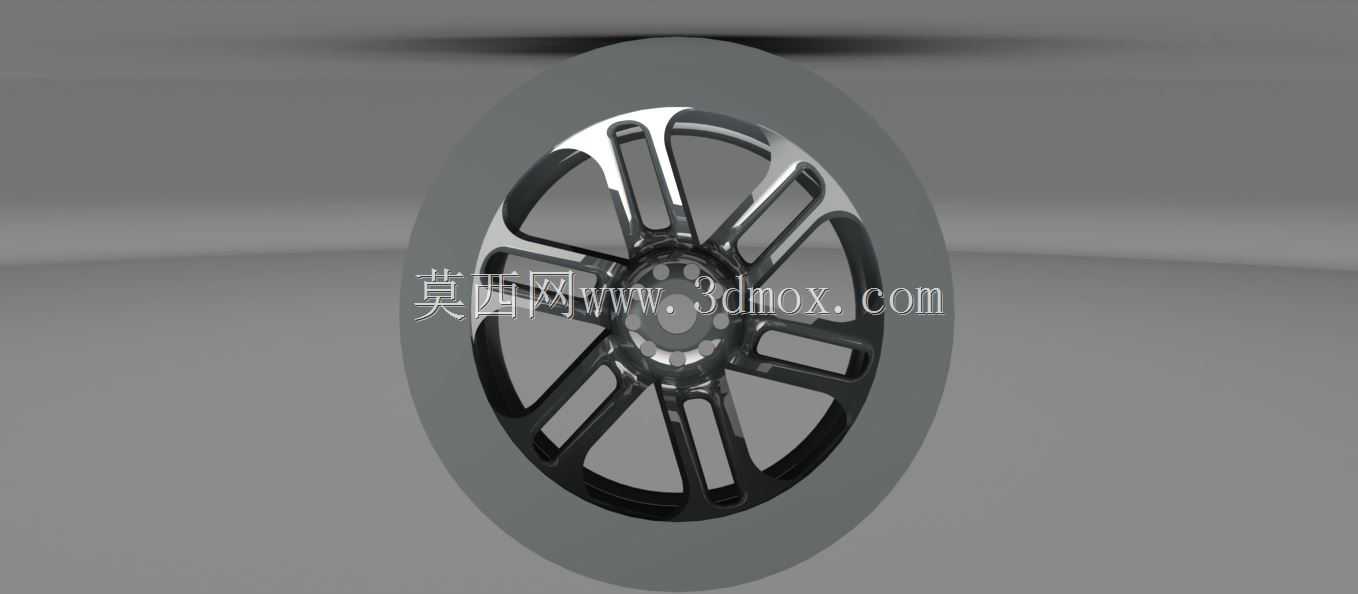

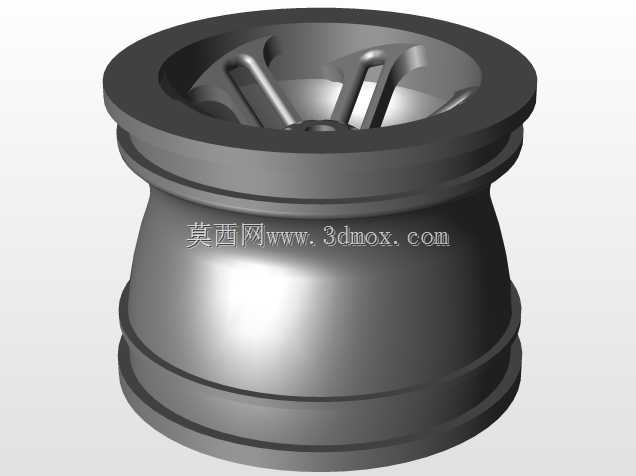

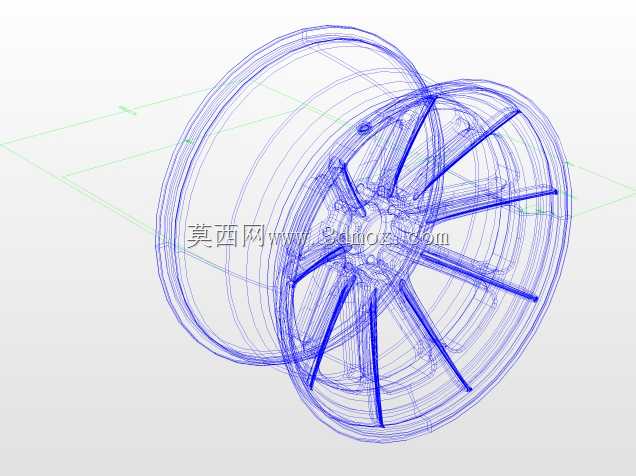

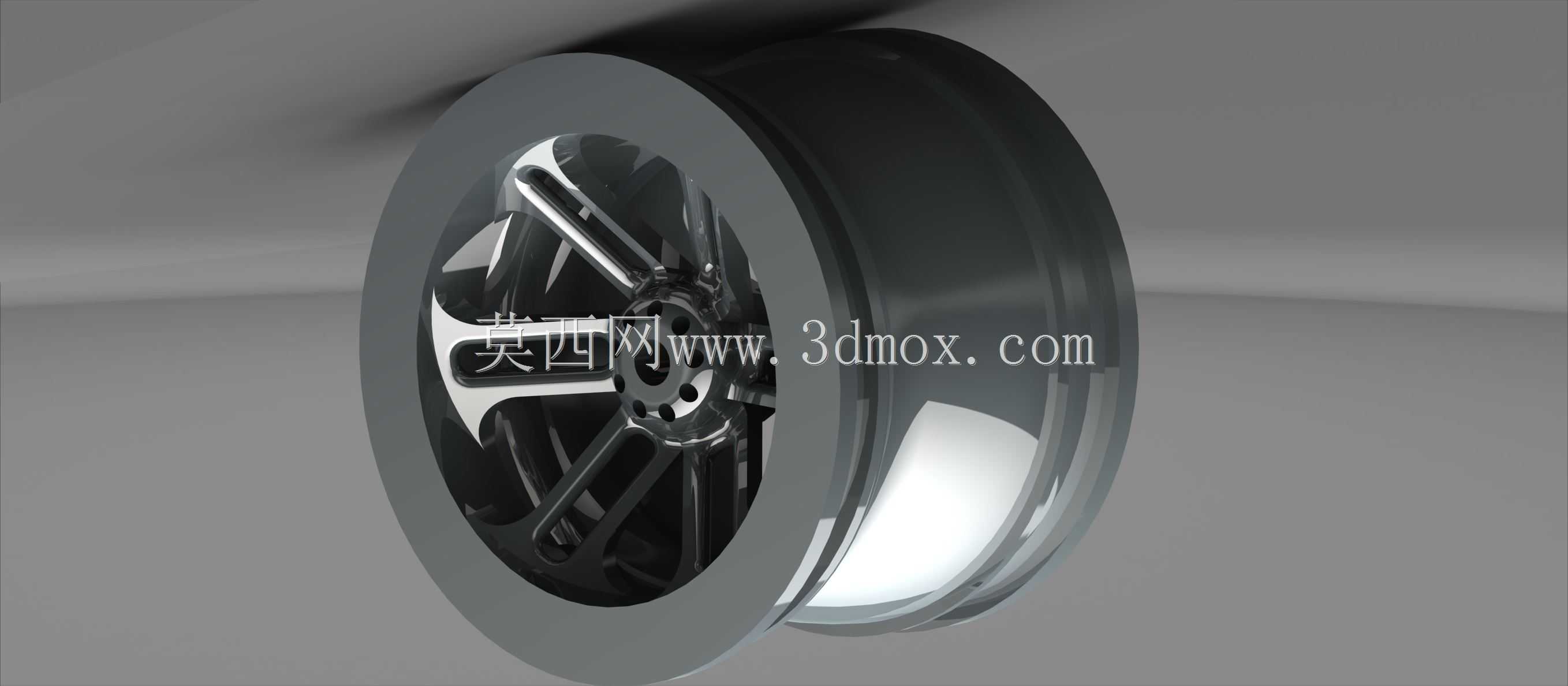

这款轮辋结构针对性能车型行走系统改装场景开发，核心作用是固定轮胎外缘，承接车身载荷同时传递行驶过程中的驱动力、制动力与转向侧向力，适配大马力后驱性能车的激烈驾驶工况。设计阶段首先明确安装边界：轮辋的PCD孔位、中心孔直径完全对应目标车型的轮毂轴承安装座尺寸，偏距设置兼顾轮距加宽需求与翼子板内的运动避让空间，避免转向、悬架跳动时轮胎与翼子板、减震器发生干涉，轮缘直径与宽度匹配低扁平比性能轮胎的安装公差要求，保证胎圈与轮辋的密封贴合度，适配高速行驶下的胎压稳定性需求。辐条采用五组双肋式镂空结构，在保证辐条抗弯、抗扭截面模量的前提下尽可能削减非受力区域的材料余量，钛合金材质的选用让整体结构在同等强度下比传统铸造铝合金轮辋减重近四成，降低簧下质量的同时提升车轮的响应速度，减少悬架系统的往复冲击载荷。轮辋的胎圈座位置做了加厚处理，对应激烈驾驶时轮胎侧向滑移带来的挤压应力，避免轮缘变形导致的轮胎脱圈风险，中心安装面设置了定位凸台，与车轴轮毂的定位止口精准配合，保证轮辋旋转时的同轴度，降低高速行驶的动平衡校正难度。辐条背面预留了刹车卡钳的避让空间，可适配大尺寸多活塞刹车套件的安装，不需要额外加装垫片调整轮距，轮辋的通风间隙顺着车轮旋转方向做了导流角度优化，行驶时气流可顺着辐条间隙流向刹车盘位置，带走制动产生的热量，降低长距离制动时的热衰减幅度。结构设计过程中对辐条与轮辋连接的R角位置做了应力释放处理，避免应力集中导致的疲劳开裂，所有安装孔位的公差带按照机械加工IT7级精度设置，保证螺栓安装时的受力均匀性，不会出现单颗螺栓载荷过大的问题。轮辋的表面做了高光切削与哑光喷涂的分区处理，在满足外观质感需求的同时，非外露的安装面做了防氧化涂层处理，避免长期使用过程中泥水、融雪剂带来的腐蚀问题，延长部件的使用寿命。
