带安装法兰边的矩形深腔塑料收纳盒

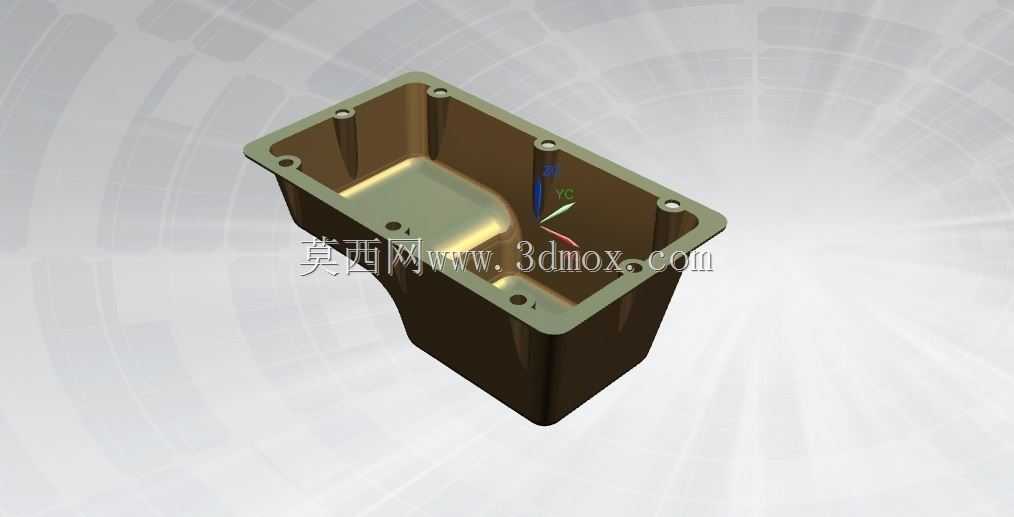

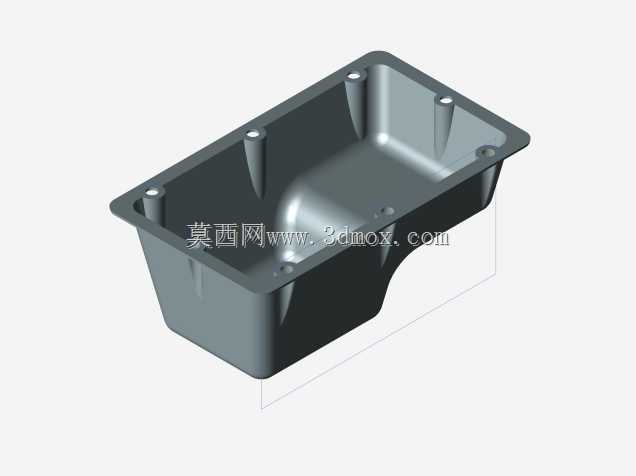

这款带法兰安装边的矩形深腔塑料壳体，日常多作为小型工控模块、车载电子元件、户外传感单元的防护外盒使用，也可在小型自动化设备里充当零散五金配件、接线端子的收纳容腔，适配室内外多类有防尘、绝缘防护需求的安装场景。从实际使用场景倒推设计逻辑，这类壳体优先考虑安装便捷性与腔体利用率，顶部外翻的法兰边做了等厚处理，沿法兰周向均匀布置的6个安装通孔，孔位做了局部沉台设计，安装时螺丝头可完全沉入沉台内，不会突出法兰表面影响后续上盖装配，相邻孔位的间距经过公差校核，既保证安装后法兰受力均匀，长期受震动也不会出现局部翘边，也避免孔位过近导致法兰边注塑成型时出现缩痕缺陷。腔体部分采用渐变壁厚设计，靠近法兰的腔体上部壁厚略大于底部壁厚，既符合注塑成型时的熔料流动填充规律，减少成型周期内的冷却变形，也能在不额外增加整体重量的前提下，提升腔体侧壁的抗挤压能力，日常装配时即便受到侧面的夹持力，也不容易出现侧壁凹陷变形。腔体内部的转角全部做了圆角过渡，没有尖锐直角结构，一方面能避免注塑时直角位置出现应力集中导致的开裂问题，另一方面也方便日常清洁腔体内部，不会在直角缝隙残留灰尘或杂物，同时圆角过渡也能减少内部放置元件时的边角磕碰损伤。从安装边界来看，法兰边的外轮廓尺寸比腔体上口尺寸单边外扩一定距离，安装时不需要额外加装密封垫片，直接将法兰贴合在安装基准面上，通过螺丝锁紧即可实现基础的防尘密封，腔体的深度设计兼顾了元件容纳空间与安装空间要求，不会因为腔体过深导致内部元件接线操作不便，也不会因为深度不足无法容纳常规高度的PCB板与接线端子。腔体内部一角预留的小凸台结构，可用于固定内部的PCB安装柱或者接地端子，不需要后续额外做结构改造，适配多数小型电子元件的装配需求。整个壳体的外表面做了哑光蚀纹处理，不容易残留指纹与划痕，适合在设备外露位置安装使用，侧壁的拔模角度控制在合理区间，既方便注塑生产时的脱模作业，也不会因为拔模角度过大导致腔体上下尺寸差过大，浪费内部有效容纳空间。
