BR2航空类转子动力总成结构模型

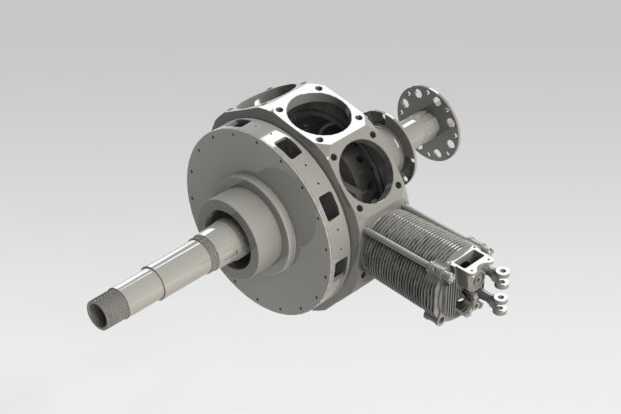

该三维模型为BR2转子类动力总成结构，建模过程严格遵循机械装配设计逻辑，先完成核心传动轴的基准建模，以阶梯轴的同轴度约束为基础，依次搭建转子支撑段、密封配合段、动力输出端的轴体特征，轴端的内孔、倒角、退刀槽等细节均按照机械加工工艺要求还原，保证各段轴径的配合公差符合装配需求。核心转子壳体采用回转体加特征切除的建模方式，先构建主体回转轮廓，再通过阵列切除完成周向分布的安装孔、观察窗、管路接口的特征制作，壳体端面的法兰连接孔采用圆周阵列排布，孔位的分度精度严格匹配法兰连接标准，保证后续装配的互换性。侧置的散热组件采用堆叠式翅片结构建模，每一片散热翅片通过线性阵列生成，翅片的厚度、间距均参考航空动力部件的散热需求设计，翅片端部的连接接头预留了管路安装位，接头处的紧固凸台、密封槽特征完整还原。输出端的连接法兰采用带减重孔的盘式结构，法兰端面的密封环槽、连接螺栓孔均做了细节刻画，法兰与轴体的配合段设置了定位轴肩，保证装配时的轴向定位精度。渲染阶段采用金属哑光材质模拟铸铝壳体的质感，轴类零件赋予调质钢的半金属光泽材质，散热翅片采用稍浅的金属灰材质区分不同组件，场景采用柔和的均匀布光，避免强反光遮挡结构细节，视角选择斜向等轴测视角，可同时展示轴体输出端、壳体主体、侧置散热组件、端法兰的全部结构特征。建模过程中所有配合零件均添加了同轴度、面重合、轴向间距的装配约束，无过约束或欠约束问题，各组件的装配层级清晰，从核心轴系到外围壳体、附件的装配逻辑符合实际产品的组装流程，可用于结构原理展示、装配工艺参考、相关部件的二次设计开发，模型完整还原了该类动力总成的转子支撑、动力传输、散热布局、外接安装的全部结构特征，细节处的密封槽、安装凸台、减重结构均做了准确复刻，能够直观呈现该类总成的内部构造与外部连接形式。
