BR2排气消音器配套缸头笼式支架结构

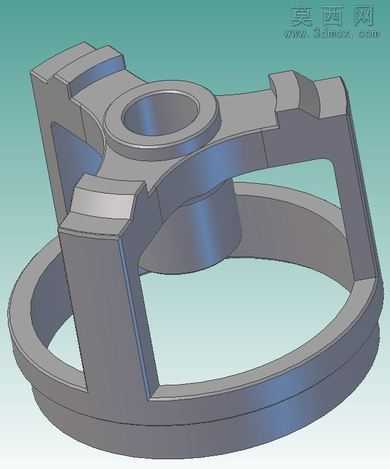

该三维模型采用Alibre Design软件完成全参数化建模，整体为缸头排气系统配套的笼式支撑构件，建模过程中以回转类基础特征为核心，先通过旋转命令生成中部带同轴通孔的环形基座，再通过拉伸、切除命令构建周向均匀分布的三组支撑臂结构，三组支撑臂沿基座圆周120°等距排布，保证结构受力的均匀性与对称性。模型底部为整圈环形边框，与中部基座通过支撑臂形成镂空笼式结构，既可以为内部的阀件、弹簧提供稳定的安装限位空间，又能通过镂空结构降低整体重量，同时为排气气流预留流通通道，适配排气消音器的工作需求。建模阶段对各部位的过渡圆角做了统一参数设置，支撑臂与基座、底部边框的衔接处均采用R角过渡，避免应力集中问题，同时还原了实际加工中的倒角工艺特征。材质设定上选用铸铝合金材质，通过软件渲染功能赋予模型亚光金属质感，表面设置细微的磨砂纹理，模拟铸铝件的实际表面状态，渲染时采用渐变青绿色背景，搭配侧向柔光打光，清晰呈现各部位的结构层次与轮廓细节，支撑臂侧面的拔模斜度、基座内孔的台阶结构都通过光影效果得到清晰展现。设计思路上围绕排气消音器的安装需求展开，笼式结构可以同时实现阀件定位、弹簧限位、气流导流三重功能，中部的同轴通孔用于穿装固定连接件，底部环形边框用于与缸头端面贴合密封，周向支撑臂的凸起结构可与消音器壳体的卡槽配合实现周向定位，整体结构在满足功能需求的前提下尽可能减少材料用量，兼顾结构强度与轻量化要求，各特征的尺寸参数均经过适配性调整，可直接用于后续的工程图导出与加工生产参考。
