宾利BR2回转航空发动机曲柄结构设计

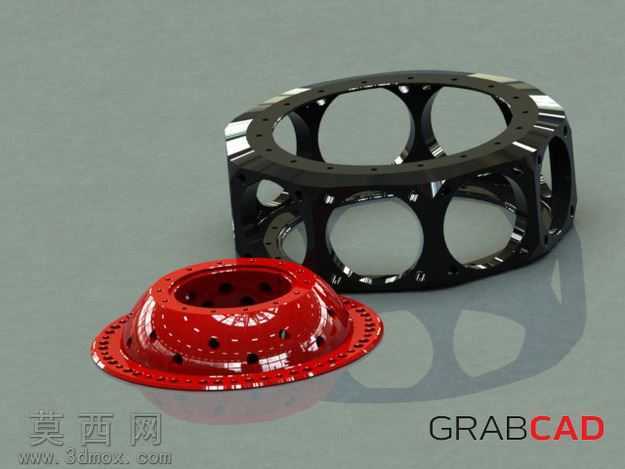

该作品为宾利BR2回转航空发动机的曲柄配套结构三维建模设计，整体采用参数化建模思路完成全结构搭建，首先针对回转类航空发动机的动力传递特性，梳理曲柄与旋转气缸的装配匹配逻辑，确定核心构件的尺寸基准与公差配合关系。建模过程中先完成黑色环形保持架的结构绘制，沿环形基体均匀排布镂空减重孔，在保证结构刚性的前提下最大限度降低构件自重，环形边缘预留精密安装定位孔，适配与缸体、曲柄轴的装配对接需求，保持架的加强筋结构采用圆弧过渡设计，避免应力集中问题，提升构件在高速回转工况下的结构强度。红色法兰端盖部分采用曲面建模完成弧面造型，沿法兰盘边缘均匀排布连接孔位，端盖表面的减重孔与环形保持架的孔位形成对应匹配，保证装配时的同轴度精度。材质渲染阶段，黑色保持架赋予哑光金属材质，模拟航空级铝合金阳极氧化后的表面质感，调整金属粗糙度参数还原真实机加工表面的细微纹理；红色端盖赋予高光亮面烤漆材质，添加清漆层反射效果，突出曲面造型的流畅感，同时在构件边缘添加细微倒角的高光表现，还原精密机械加工的工艺细节。场景渲染采用柔和的影棚布光，通过多盏区域光勾勒构件轮廓，添加柔和的地面投影增强模型的立体感，背景选用中性灰色调突出主体构件的结构细节。整个设计围绕回转航空发动机的动力传递需求，在保证曲柄组件装配精度的前提下，通过镂空结构实现轻量化设计，兼顾结构强度与减重需求，适配航空动力装置对零部件重量、强度、装配精度的多重严苛要求，完整还原了宾利BR2回转航空发动机曲柄组件的结构特征与装配逻辑。
