三次扫掠角扭筋钢架结构设计

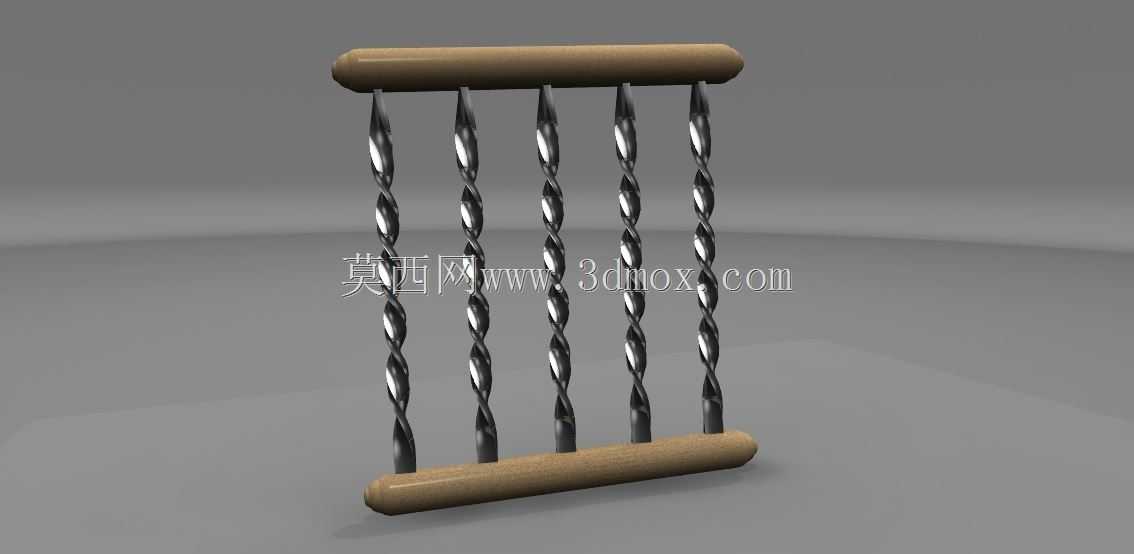

该扭筋钢架在实际工程场景中，多作为小型设备的防护隔栅、物料筛分的承托骨架、或是轻型操作台的侧部防护构件使用，也可在小型输送线旁作为防误入的隔离栏栅单元，适配轻工生产、小型物料加工等场景的轻量化防护与支撑需求。构件整体采用上下两根横向握持端杆搭配五根纵向扭筋的布局，上下端杆为圆柱型实心杆件，表面做圆润倒角处理，避免安装与使用过程中出现锐边划伤的问题，端杆直径统一，可直接嵌入对应安装座的预留圆孔内完成固定，安装边界预留量可根据实际安装座的孔位公差做±2mm的适配调整，整体框架的纵向高度与横向宽度可根据实际使用场景做等比例缩放，不会破坏扭筋部分的受力结构。纵向扭筋部分采用三次扫掠角的成型逻辑设计，每根扭筋沿杆身轴向完成三次固定角度的螺旋扭转，扭转角度均匀分布在杆身全长范围内，这种结构相比直杆式框架，在同等材料截面积下拥有更高的侧向抗形变能力，当受到垂直于框架平面的侧向冲击力时，螺旋扭转的筋条可将冲击力沿螺旋方向分散传导，避免应力集中在单根筋条的某一截面处，提升整体框架的抗冲击性能。设计过程中优先考量了筋条与端杆的连接强度，每根扭筋的两端均做平直段处理，平直段长度与端杆的嵌入深度匹配，装配时可采用压装或是焊接的方式与端杆固定，连接位置无突出焊道或是压装毛刺，保证框架整体的外表面平整。扭筋的扭转螺距经过反复校核，既保证了足够的结构刚度，也避免扭转角度过大导致筋条内部产生残余应力，在长期受振工况下出现开裂问题。上下端杆的中心距与扭筋的长度严格匹配，装配完成后五根扭筋的张紧度保持一致，不会出现单根筋条松弛晃动的情况，框架整体的平面度公差可控制在1mm以内，适配对安装平面度有一定要求的设备防护场景。在实际选型使用时，可根据使用环境的载荷要求调整扭筋的直径与端杆的壁厚，若用于有腐蚀介质的场景，也可将材料替换为不锈钢或是做表面镀锌处理，该结构的建模逻辑可直接复用，仅需调整扫掠路径的扭转参数与杆件直径参数即可快速生成不同规格的同类型框架，大幅缩短同系列构件的设计周期。
