组合式凹凸拼接定位块结构设计

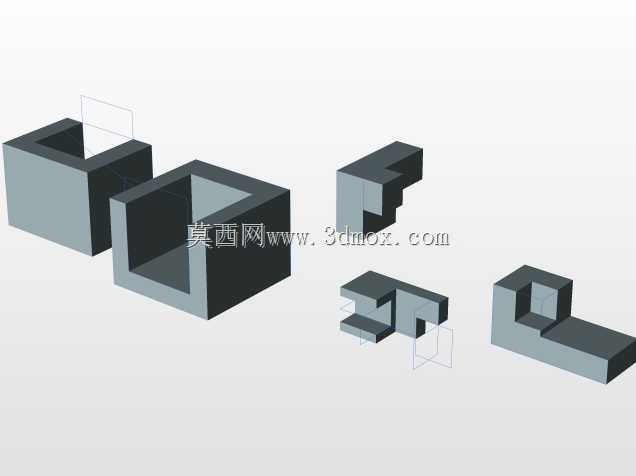

这类组合式凹凸拼接定位块，多应用在工装夹具的快速换型工位、模块化治具的搭建场景中，也可作为小型自动化设备上的工件定位基准件使用，替代传统焊接式固定挡块，满足多规格工件的快速换产定位需求。实际生产中，这类构件的核心作用是通过凹凸结构的精准嵌合，消除拼接间隙带来的定位误差，相比单块式定位结构，组合式设计可以根据待定位工件的外形尺寸灵活调整拼接范围，不需要重新加工整块定位基准，大幅缩短产线换型的调试周期。从设计思路来看，整个结构采用等壁厚的框体与凸块配合形式，所有配合面均设计了0.02mm的间隙公差，既保证拼接时的顺畅装配，又能避免间隙过大导致的定位偏移；凹腔的内壁做了0.5mm的倒角处理，凸块的配合棱边也做了对应去毛刺倒角，装配时可以自动导正，不会出现棱边卡滞的问题。不同的拼接单元可以根据实际安装边界组合出不同的定位轮廓，比如两个L型块拼接可以形成直角定位基准，搭配中间的凸块可以填补不同长度的定位缺口，适配不同尺寸的工件侧边定位需求。外形尺寸上，单个框型块的基准面平面度控制在0.01mm以内，安装底面与定位侧面的垂直度公差为0.015mm，所有拼接单元的安装孔位采用统一的孔距标准，可以直接固定在标准T型槽工作台上，不需要额外加工转接板。实际使用时，这类拼接块的配合面经过磨削加工，表面粗糙度达到Ra1.6，反复拆装也不会出现配合面磨损导致的精度下降，相比一体式定位结构，损坏时只需要更换单个拼接单元，不需要整体更换整套定位构件，降低了工装维护的成本。在装配逻辑上，每个拼接单元的凹凸结构采用非对称设计，避免装配时出现方向装反的问题，工人在现场换型时不需要对照图纸就能快速完成拼接组装，减少人为装配失误带来的定位偏差。这类结构也可以拓展应用在物流周转的料箱定位、检测设备的工件载台定位等场景，通过不同数量拼接单元的组合，覆盖一定尺寸范围内的定位需求，减少非标定位件的设计加工量，提升模块化设计的通用率。
