液压系统油路集成连接阀块结构设计

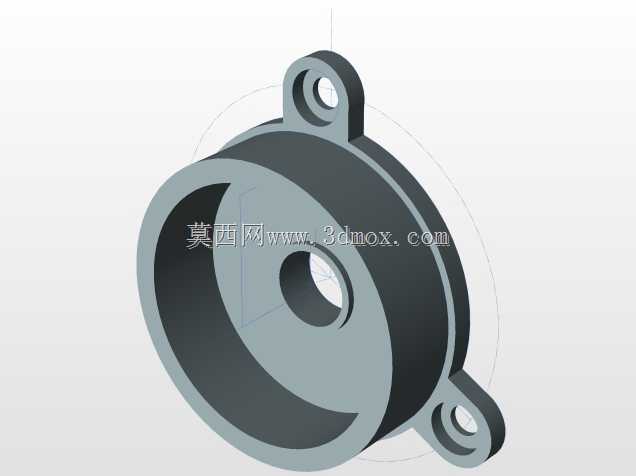

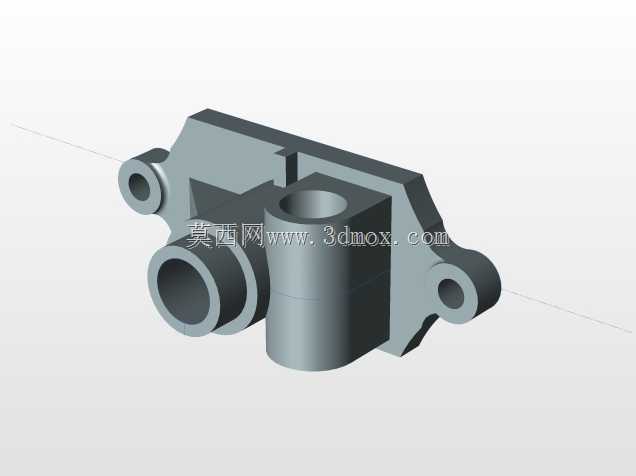

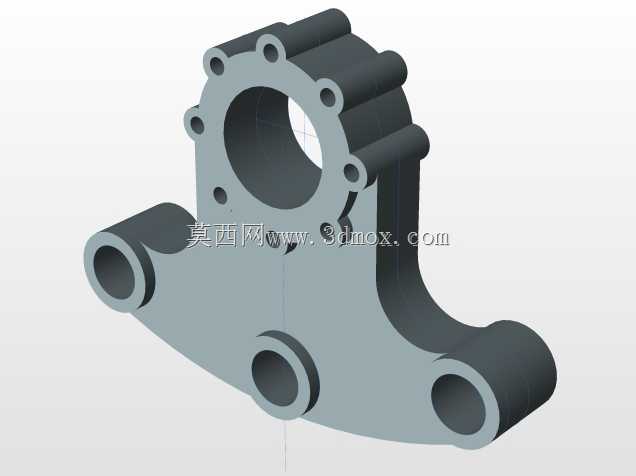

该零件为液压系统中常用的油路集成连接阀块，主要应用在中小型工程机械、农用装备的液压控制回路中，承担油路分流、阀件安装固定、管路转接的核心作用，可将原本分散布置的单向阀、节流阀等小型液压元件集成安装在自身表面，减少管路接头数量，降低液压系统漏油风险，同时压缩液压站的整体布置空间。从结构设计来看，主体采用一体化铸造成型后经机加工完成各特征加工，整体轮廓为不规则异形结构，两侧伸出的带孔耳板为安装固定位，孔位尺寸适配常用的M8内六角安装螺栓，安装时可直接通过螺栓将阀块固定在液压站阀组安装面板或者设备机架的预留安装位上，耳板与主体连接位置做了加厚过渡处理，避免设备运行过程中受振动影响出现连接部位断裂的问题。主体上分布的三个不同通径的内孔为油路通道，其中垂直布置的大直径孔为主进油通道，侧向伸出的阶梯孔为工作油口，可直接对接液压执行元件的供油管路，孔口位置加工有密封槽，安装O型密封圈后可实现端面密封，无需额外加装密封垫片，降低装配复杂度。设计过程中优先考虑了油路流道的平顺性，所有流道转弯位置均做了圆弧过渡处理，减少液压油在流道内的压力损失，同时避免直角位置产生油液紊流影响系统控制精度。外形尺寸方面，整体长度控制在120mm范围内，宽度约70mm，主体最高位置高度为65mm，安装时两个固定耳板的中心距为92mm，预留的安装空间只要满足长宽150mm*100mm的平面区域即可完成布置，不会和周边其他液压元件产生干涉。零件的壁厚经过强度校核，在额定16MPa的系统工作压力下不会出现变形，流道之间的壁厚预留足够的安全余量，避免高压下出现油液串通的问题。表面经过喷砂氧化处理，具备一定的防锈能力，可适应多数工业场景的使用环境，日常维护时只需定期检查安装螺栓的预紧力以及密封件的老化情况即可，无需额外的特殊维护。在三维建模过程中，所有机加工特征均按照实际加工工序进行建模，先完成主体毛坯的特征搭建，再依次添加安装孔、油口、密封槽、固定耳板等机加工特征，建模过程中同步核对各特征的尺寸公差与形位公差要求，确保安装面的平面度、油孔的同轴度满足实际加工要求，可直接导出工程图用于生产加工。
